kulite温度压力双输出传感器ETLR/T-634-375(M)
发布时间:2025-02-20

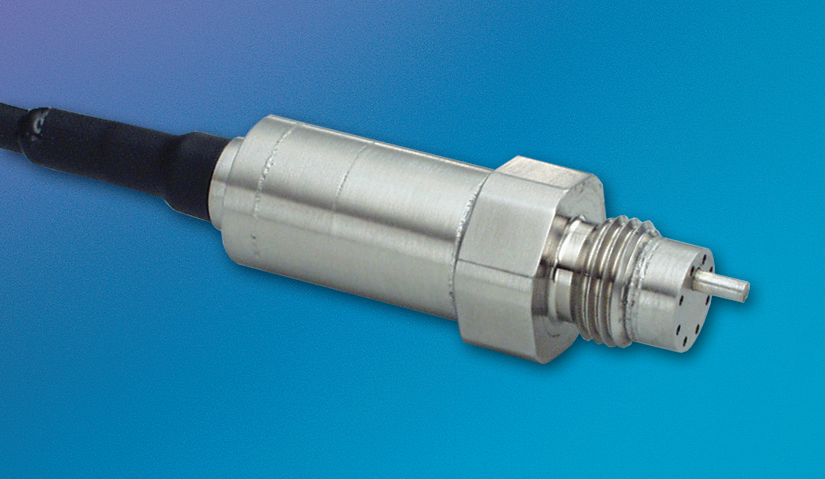

微型温度压力双输出传感器ETLR/T-634-375(M)
• 同时测量压力和温度
• 5伏直流输出
• 混合微电子调节器——放大器
• 平膜片
• 坚固的结构
• 无引线专利技术VIS®
• 全焊接结构
• 专为汽车应用而设计
• 绝压型和密封表压型具有二次安全壳防护

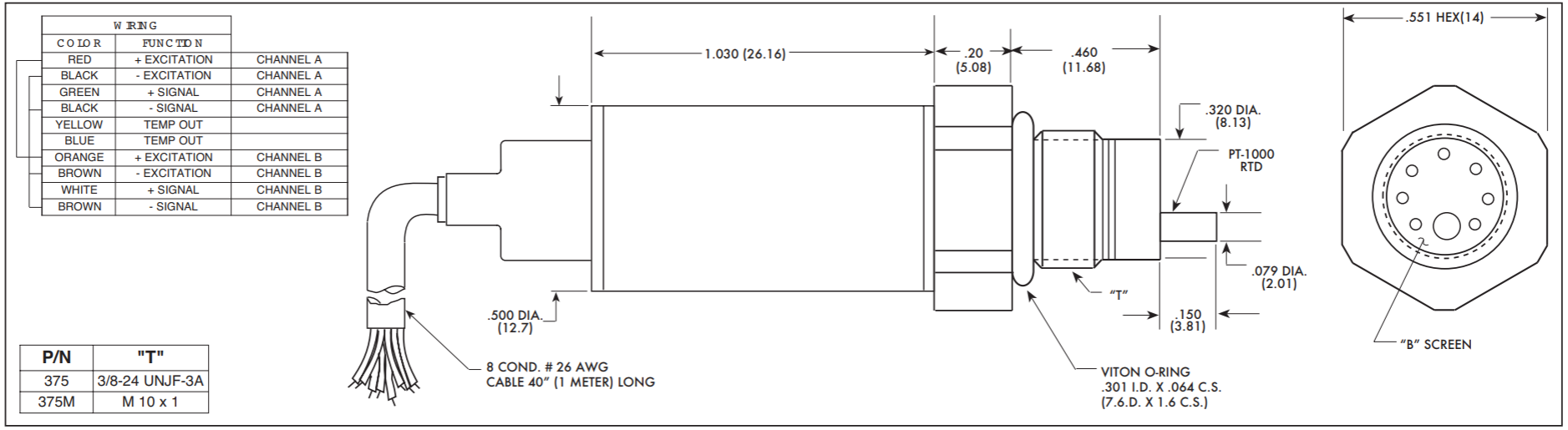

• 3/8-24 UNJF or M10 X 1 螺纹
ETLR/T-634-375是一款小螺纹型压力传感器，集成了RTD，该传感器采用了kulite无引线专利设计硅绝缘结构，RTD突出压力感应面测量温度，压力信号和温度信号分别独立输出。所有沾湿部件可与各种飞机和汽车流体兼容。
如果在水中使用，不能保证传感器零部件性能。
ETLR/T-634-375(M)技术参数表
| 压力量程 | 1.7 3.5 7 17 35 70 170 BAR 25 50 100 250 500 1000 2500 PSI |
| 压力类型 | 绝压, 密封表压 |
| 过载压力 | 2 倍额定压力量程 to 1000 PSI (70 BAR) ，1.5 倍额定压力量程 Above 1000 PSI 最大 3000 PSI (207 BAR) |
| 破裂压力 | 3 倍额定压力（最大到 3000 PSI (207BAR)） |
| 压力介质 | 大多数导电性、非腐蚀性液体或气体 (产品所带的密封圈不一定和所有压力介质兼容) |
| 最大激励电流 | 25mA |
| 额定激励电压 | 12 ±4VDC |
| RTD激励 | 1mA(最大2mA) |
| 满量程读数 | 5 VDC ± 75mV (3线单端) |
| 输出阻抗 | 200 Ohms (Nom.) |
| RTD | 1000 Ohms Platinum, DIN EN 60751 Tables, Class A (65% Response Time 3 Seconds Max.) |
| 带宽（-3dB） | DC to 3000 Hz |
| 零位输出 | 0.5V ± 75mV |
| 综合非线性、迟滞性和重复性 | ± 0.1% FSO BFSL (典型值), ± 0.5% FSO BFSL (最大值) |
| 分辨率 | 无限小 |
| 压力膜片固有频率(KHz) (典型值) | 240 300 380 550 700 1000 1400 |
| 加速度灵敏度% FS/g垂直 | 5.0x10-4 3.0x10-4 1.5x10-4 1.0x10-4 6.0x10-5 4.5x10-5 2.0x10-5 |
| 绝缘电阻 | 100 Megohm Min. @ 50 VDC |
| 工作温度范围 | -65°F to +365°F (-55°C to +185°C) |
| 补偿温度范围 | -65°F to +350°F (-55°C to +175°C) |
Total Error Band (Excluding End Point) | ± 2% FS/180°F (100°C) ≤ 217.5 PSI (15 BAR), ± 1% FS/180°F (100°C) ≥ 217.5 PSI (15 BAR) |
| 机械冲击 | 20g Half Sine Wave 11 msec. Duration |
| 线性振动 | 10-2,000 Hz Sine, 100g. (Max.) |
| 电气连接 | 8芯26 AWG 屏蔽电缆40英寸长 |
| 重量 | 20 克 (Nom.) 不包括电缆 |
| 压力感应原理 | 硅绝缘惠斯登全桥 |
| 安装扭矩 | 50Inch-Pounds (Max.)6 Nm |
