        Kulite压力传感器

kulite温度压力双输出传感器HKL/T-312(M)/HKL/T-1-375(M)发布时间:2025-02-20

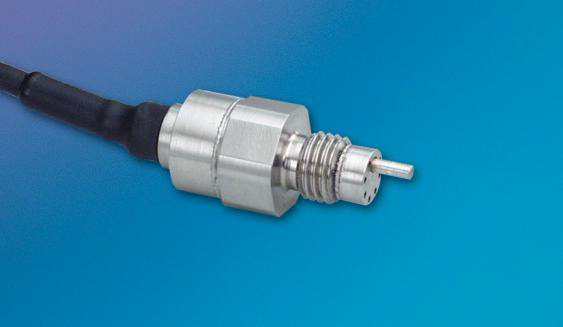

超小型温度压力双输出传感器HKL/T-312(M)/HKL/T-1-375(M)
• 同时测量压力和温度
• 结构坚固
• 无引线专利技术VIS®
• 专为工业和汽车应用设计
HKL/T-312 (M)是一款小螺纹型压力传感器，集成了RTD，该传感器采用了Kulite无引线专利设计硅绝缘结构，RTD突出压力感应面测量温度，压力信号和温度信号分别独立输出。所有沾湿部件可与各种飞机和汽车流体兼容。
如果在水中使用，不能保证传感器零部件性能。

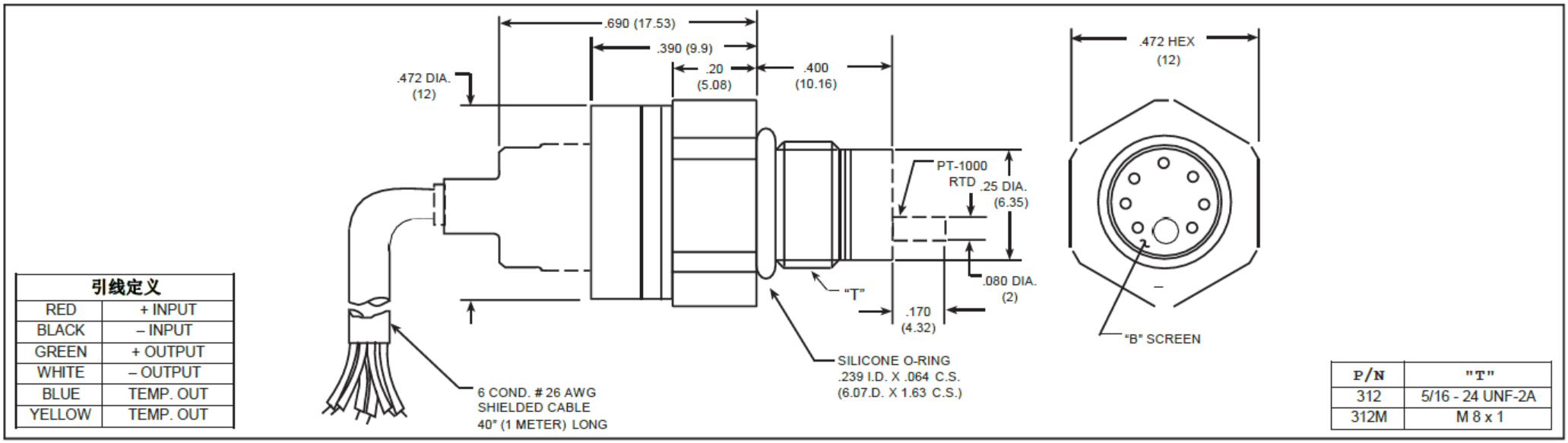

HKL/T-312(M)技术参数表

压力量程                      1.7                   3.5                   7                        17                  35                70                  170 BAR                                                25                    50                   100                     250                500             1000               2500 PSI
压力类型                               绝压, 密封表压
过载压力                             2 倍额定压力（最大到500 PSI (35 BAR)）,量程高于500psi的为1.5倍额定压力量程
破裂压力                                                                             3 倍额定压力量程
压力介质             大多数液体或气体 (产品所带的密封圈不一定和所有压力介质兼容，请直接咨询我们)
额定激励电压                                                                                       10 VDC
最大激励电压                                                                                       12 VDC
RTD激励
                                                     1mA（2mA Max.）
输入阻抗                                                                             1000 Ohms (Min.)
输出阻抗                                                                              1000 Ohms (Nom.)
满量程输出(FSO)                                                                                 100 mV (Nom.)
RTD                 1000 Ohms Platinum, DIN EN 60751 Tables, Class A (65% Response Time 3 Seconds Max.) In Liquid
零位输出                                                                                  ± 5 mV (Typ.)
综合非线性、迟滞性和重复性                                                  ± 0.1% FSO BFSL (典型值), ± 0.5% FSO BFSL (最大值)
分辨率                                   无限小
压力膜片固有频率(KHz) (典型值)                                 240            300            380                        550             700            1000             1400
加速度灵敏度% FS/g垂直                                 5.0x10-4      3.0x10-4     1.5x10-4              1.0x10-4     6.0x10-5     4.5x10-5       2.0x10-5
绝缘电阻                                                                           100 Megohm Min. @ 50 VDC
工作温度范围                                                                       -65°F 到+350°F (-55°C 到+175°C)
补偿温度范围                            +80°F 到+180°F (+25°C 到+80°C)) Any 100°F Within The Operating Range on Request
温度零点漂移                                                                               ± 1% FS/100°F (Typ.)
温度灵敏度漂移                                                                                      ± 1% /100°F (Typ.)
机械冲击                                                             20g Half Sine Wave 11 msec. Duration
线性振动                                                                     10-2,000 Hz Sine, 20g. (Max.)
电气连接                                                                          6 芯26 AWG 屏蔽电缆40 英寸长
重量                                                                                 10 克 (Nom.) 不包括电缆
压力感应原理                                                                         硅绝缘惠斯登全桥无引线专利技术
安装扭矩                                                                          50Inch-Pounds (Max.) 6Nm

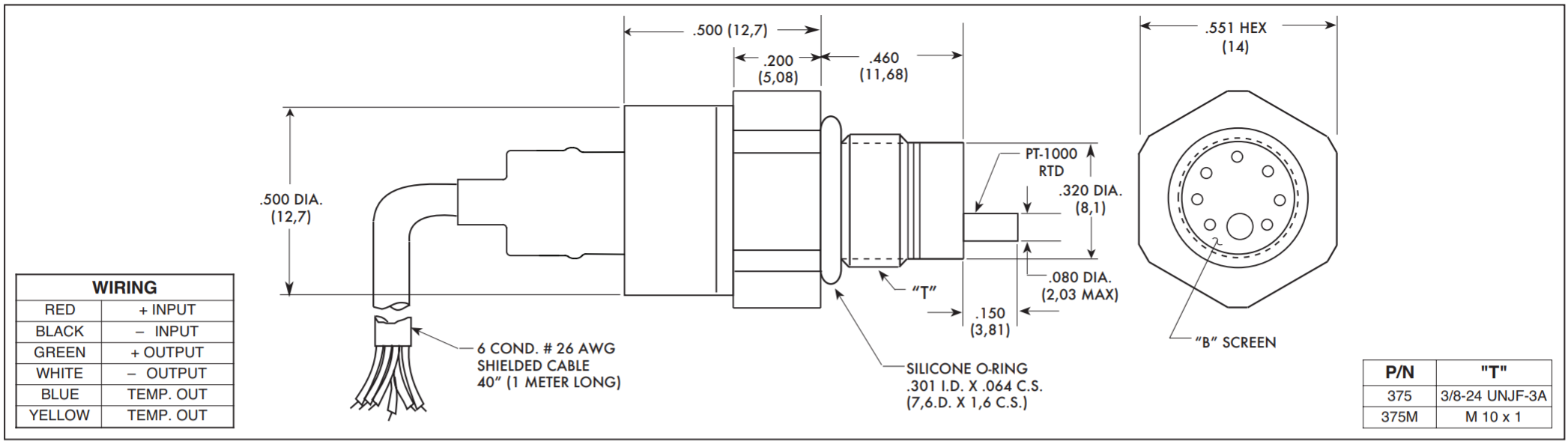

HKL/T-1-375(M)技术参数表

压力量程                      1.7                   3.5                   7                        17                  35                70                  170 BAR                                                25                    50                   100                     250                500             1000               2500 PSI
压力类型                               绝压, 密封表压
过载压力                             2 倍额定压力（最大到500 PSI (35 BAR)）,量程高于500psi的为1.5倍额定压力量程
破裂压力                                                                             3 倍额定压力量程
压力介质             大多数液体或气体 (产品所带的密封圈不一定和所有压力介质兼容，请直接咨询我们)
额定激励电压                                                                                       10 VDC
最大激励电压                                                                                       12 VDC
RTD激励
                                                     1mA（2mA Max.）
输入阻抗                                                                             1000 Ohms (Min.)
输出阻抗                                                                              1000 Ohms (Nom.)
满量程输出(FSO)                                                                                 100 mV (Nom.)
RTD                 1000 Ohms Platinum, DIN EN 60751 Tables, Class A (65% Response Time 3 Seconds Max.) In Liquid
零位输出                                                                                  ± 5 mV (Typ.)
综合非线性、迟滞性和重复性                                                  ± 0.1% FSO BFSL (典型值), ± 0.5% FSO BFSL (最大值)
分辨率                                   无限小
压力膜片固有频率(KHz) (典型值)                                 240            300            380                        550             700            1000             1400
加速度灵敏度% FS/g垂直                                 5.0x10-4      3.0x10-4     1.5x10-4              1.0x10-4     6.0x10-5     4.5x10-5       2.0x10-5
绝缘电阻                                                                           100 Megohm Min. @ 50 VDC
工作温度范围                                                                       -65°F 到+350°F (-55°C 到+175°C)
补偿温度范围                            +80°F 到+180°F (+25°C 到+80°C)) Any 100°F Within The Operating Range on Request
温度零点漂移                                                                               ± 1% FS/100°F (Typ.)
温度灵敏度漂移                                                                                      ± 1% /100°F (Typ.)
机械冲击                                                             20g Half Sine Wave 11 msec. Duration
线性振动                                                                     10-2,000 Hz Sine, 20g. (Max.)
电气连接                                                                          6 芯26 AWG 屏蔽电缆40 英寸长
重量                                                                                 12 克 (Nom.) 不包括电缆
压力感应原理                                                                         硅绝缘惠斯登全桥无引线专利技术
安装扭矩                                                                          50Inch-Pounds (Max.) 6Nm
HKL.T-312-1.pdf
HKL.T-1-375.pdf
