kulite低温压力传感器CTL-190(M)/CTL-312(M)/CTL-375(M)

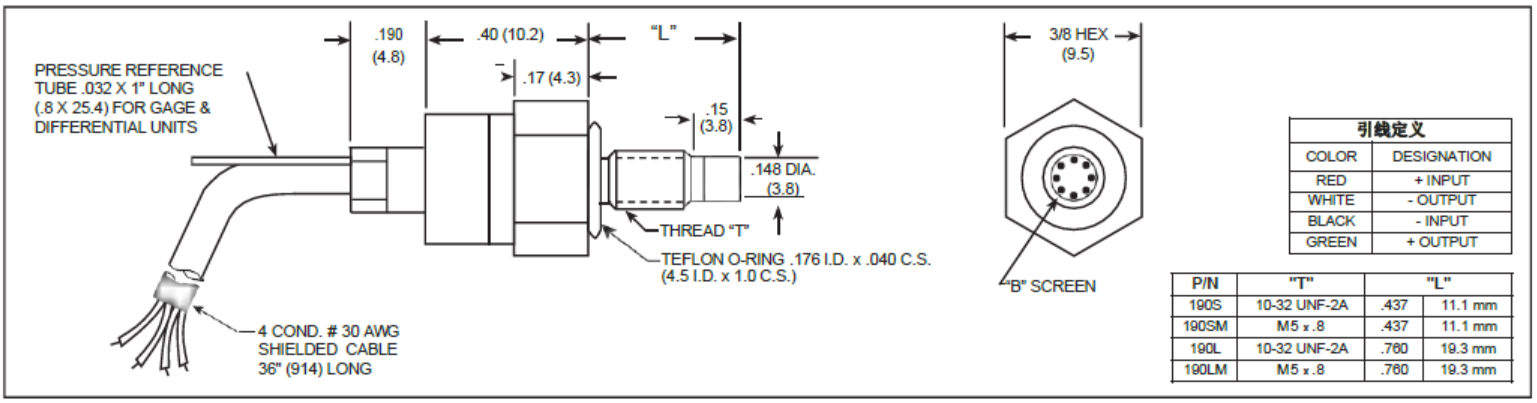

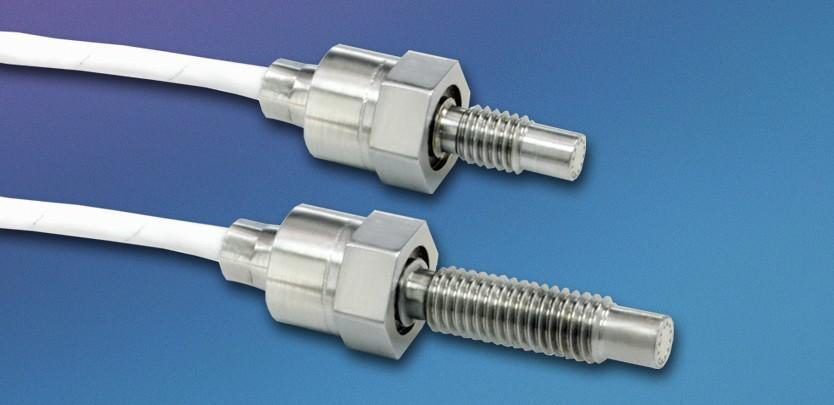

低温小型压力传感器CTL-190(M)系列
• 低温范围-320°F to +250°F(-195.5°C to +120°C)
• 低量程到高量程供选择
• 硅绝缘技术VIS®
• 卓越的稳定性和重复性
• 高固有频率
该产品在外形设计方面类似于XTL-190 系列, 主要为低温风洞应用而设计，也可以用于其它一些低温压力场合测量。该产品具有良好的低温稳定性。
CTL-190(M)系列技术参数表
| 压力量程 | 0.35 0.7 1.7 3.5 7 17 35 70 140 BAR 5 10 25 50 100 250 500 1000 2000 PSI |
| 压力类型 | 绝压, 通气表压,差压 绝压, 通气表压, 密封表压, 差压 绝压, 密封表压 |
| 过载压力 | 2 倍额定压力量程（最大到500 PSI (35 BAR)），1.5 倍额定压力（高于500 PSI (35 BAR)） |
| 破裂压力 | 3 倍额定压力（最大到 5000 PSI (350 BAR)） |
| 压力介质 | 非导电性、非腐蚀性液体或气体 (氢气、氦气、氧气除外) |
| 额定激励电压 | 10 VDC |
| 最大激励电压 | 12 VDC |
| 输入阻抗 | 1000 Ohms (Min.) |
| 输出阻抗 | 1000 Ohms (Nom.) |
| 满量程输出(FSO) | 100 mV (Nom.) |
| 零位输出 | ± 5 mV (Typ.) |
| 综合非线性、迟滞性和重复性 | ± 0.1% FSO BFSL (典型值), ± 0.5% FSO BFSL (最大值) |
| 分辨率 | 无限小 |
| 压力膜片固有频率(KHz) (典型值) | 150 175 240 300 380 550 700 1000 1400 |
| 加速度灵敏度% FS/g垂直 | 1.5x10-3 1.0x10-3 5.0x10-4 3.0x10-4 1.5x10-4 1.0x10-4 6.0x10-5 4.5x10-5 2.0x10-5 |
| 绝缘电阻 | 100 Megohm Min. @ 50 VDC |
| 工作温度范围 | -320°F 到+250°F (-195.5°C 到+120°C) |
| 补偿温度范围 | -300°F 到+100°F (-184.4°C 到+37.5°C) |
| 温度零点漂移 | ± 2% FS/100°F (Typ.) (± 3% FS/100°F Max.)(量程≤1.7BAR时) ± 1% FS/100°F (Typ.) (± 2% FS/100°F Max.)(量程＞1.7BAR时) |
| 温度灵敏度漂移 | ± 2% /100°F (Typ.) (± 3% FS/100°F Max.)(量程≤1.7BAR时) ± 1% /100°F (Typ.) (± 2% FS/100°F Max.)(量程＞1.7BAR时) |
| 机械冲击 | 20g半正弦波11msec.脉宽 |
| 线性振动 | 10-2,000 Hz Sine, 100g. (Max.) |
| 电气连接 | 4 芯30 AWG 屏蔽电缆36 英寸长 |
| 重量 | 4 克 (Nom.) 不包括电缆 |
| 压力感应原理 | 硅绝缘惠斯登全桥 |
| 安装扭矩 | 15 Inch-Pounds (Max.) 1.7 Nm |

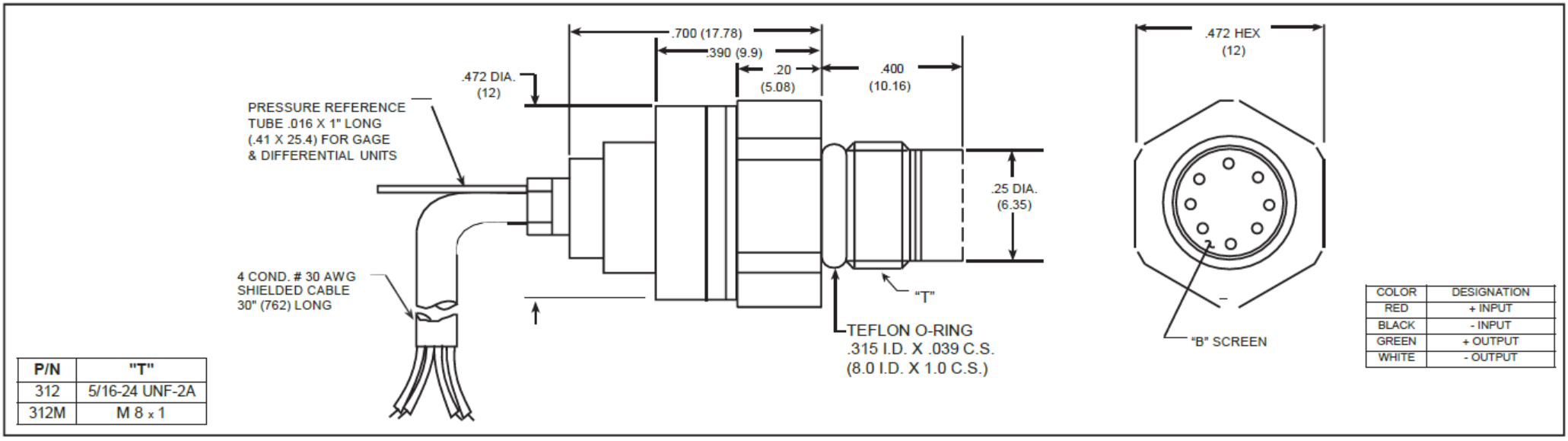

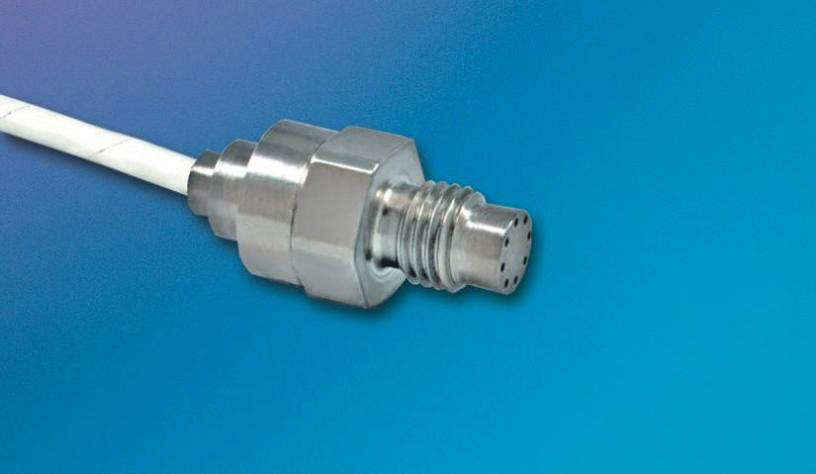

低温小型压力传感器CTL-312(M)系列
• 低温工作范围-320°F to +250°F (-195.5°C to +120°C)
• 低量程可选
• 无引线专利技术VIS®
• 卓越的稳定性和重复性
• 高频响应
这产品外形设计类似于HKL-312系列给低温风洞场合设计，也可用于其它低温测试场合，该产品具有良好的低温稳定性。
如果在水中使用，不能保证传感器零部件性能。
CTL-312(M)系列技术参数表
| 压力量程 | 1.7 3.5 7 17 35 70 140 BAR 25 50 100 250 500 1000 2000 PSI |
| 压力类型 | 绝压, 通气表压, 密封表压, 差压 绝压, 密封表压 |
| 过载压力 | 2 倍额定压力量程（最大到500 PSI (35 BAR)），1.5 倍额定压力（高于500 PSI (35 BAR)） |
| 破裂压力 | 3 倍额定压力（最大到 5000 PSI (350 BAR)） |
| 压力介质 | 非导电性、非腐蚀性液体或气体 (氢气、氦气、氧气除外) |
| 额定激励电压 | 10 VDC |
| 最大激励电压 | 12 VDC |
| 输入阻抗 | 1000 Ohms (Min.) |
| 输出阻抗 | 1000 Ohms (Nom.) |
| 满量程输出(FSO) | 100 mV (Nom.) |
| 零位输出 | ± 5 mV (Typ.) |
| 综合非线性、迟滞性和重复性 | ± 0.1% FSO BFSL (典型值), ± 0.5% FSO BFSL (最大值) |
| 分辨率 | 无限小 |
| 压力膜片固有频率(KHz) (典型值) | 240 300 380 550 700 1000 1400 |
| 加速度灵敏度% FS/g垂直 | 5.0x10-4 3.0x10-4 1.5x10-4 1.0x10-4 6.0x10-5 4.5x10-5 2.0x10-5 |
| 绝缘电阻 | 100 Megohm Min. @ 50 VDC |
| 工作温度范围 | -320°F 到+250°F (-195.5°C 到+120°C) |
| 补偿温度范围 | -300°F 到+100°F (-184.4°C 到+37.5°C) |
| 温度零点漂移 | ± 1% FS/100°F (Typ.) |
| 温度灵敏度漂移 | ± 1% /100°F (Typ.) |
| 机械冲击 | 20g半正弦波11msec.脉宽 |
| 线性振动 | 10-2,000 Hz Sine, 100g. (Max.) |
| 电气连接 | 4 芯30 AWG 屏蔽电缆36 英寸长 |
| 重量 | 12 克 (Nom.) 不包括电缆 |
| 压力感应原理 | 硅绝缘惠斯登全桥无引线专利技术 |
| 安装扭矩 | 50 Inch-Pounds (Max.) 6 Nm |
注：可提供定制压力范围、精度和机械配置。尺寸单位为英寸。括号中的尺寸单位为毫米。所有标称尺寸。（G）我们产品的持续开发和改进可能会导致规格变更，恕不另行通知。
