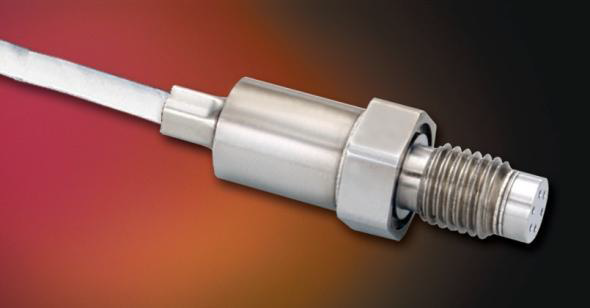

kulite高温燃气轮机压力传感器ETL-GTS-X-312(M)
高温高带宽放大燃气轮机压力传感器ETL-GTS-X-312(M)系列
• 小体积结构坚固
• 高温工作
• 加速度和振动不敏感
• 无引线专利技术VIS®
• 高带宽放大器
• 单直流和交流单独输出
• 同时测量静态和动态压力
ETL-GTS系列是一款高温压力传感器，结构坚固，适用于燃气轮机燃烧室和压气机稳定和不稳定性压力测盘。该产品采用Kulite无引线专利技术，对加速度/振动不敏感（对振动的敏感性比kulite普通型产品小1000多倍）。该产品压力面端可以承受932°F (500°C)高温，但是外置线式放大器需要被放贸在温度较低的环境。外贯放大器带宽最高可达150KHz,带宽选型如下表（Option ）.
如果在水中使用，不能保证传感器零部件性能。
ETL-GTS-X-312(M)系列技术参数表
| 压力量程 | 3.5 7 14 21 35 70 BAR 50 100 200 300 500 1000 PSI |
| 压力类型 | 绝压, 密封表压 |
| 过载压力 | 2 倍额定压力量程 to 1000 PSI (70 BAR) 1.5 倍额定压力量程 Above 1000 PSI 最大 6000 PSI (415 BAR) |
| 破裂压力 | 3 倍额定压力量程 |
| 压力介质 | 所有非导电性、非腐蚀性液体或气体 (产品所带的密封圈不一定和所有压力介质兼容) |
| 额定激励电压 | 12-36 VDC |
| 最大激励电流 | 25mA |
| 输出范围 | Output 1: 0.5V to 5V ± 3% (DC/AC) Output 2: 0.5V to 9.5V ± 3% (AC) |
| 输出阻抗 | 200 Ohms (Nom.) |
| 放大器带宽（-3dB） | Output 1: DC to 5kHz (Option A), 50kHz* (Option B) or 150kHz* (Option C) Output 2: AC 10Hz to 5kHz (Option A), 50kHz* (Option B) or 150kHz* (Option C) (X10 Additional gain) |
| 输出滤波器 | 低通滤波器（由客户指定滤波频率） |
| 零位输出 | Output 1: 500mV ± 50mV (DC/AC) ，Output 2: 5.0V ± 0.5V (AC) |
| 综合非线性、迟滞性和重复性 | ± 0.1% FSO BFSL (典型值), ± 0.5% FSO BFSL (最大值) |
| 分辨率 | 无限小 |
| 无保护屏固有频率(KHz) (典型值) | ＞400KHz |
| 绝缘电阻 | 100 Megohm Min. @ 50 VDC |
| 工作温度范围 | -65°F to +932°F** (-55°C to +500°C) (前端) -40°F to +185°F (-40°C to +85°C) (接头和放大器) -65°F to 662°F (-55°C to 350°C) (线缆) |
| 补偿温度范围 | +80°F to +572°F (+25°C to +300°C) |
| 温度零点漂移 | ± 1.5% FS/100°F (Typ.) |
| 温度灵敏度漂移 | ± 1.5% /100°F (Typ.) |
| 等加速度 | 10,000g. (Max.) |
| 线性振动 | 10-2,000 Hz Sine, 100g. (Max.) |
| 电气连接 | Burklin 70F 8251 Connector (Mating Connnector Supplied Burklin 70F 8551) |
| 重量 | 4 克 (Nom.) 不包括电缆 |
| 压力感应原理 | 硅绝缘惠斯登全桥 |
| 安装扭矩 | 75 Inch-Pounds (Max.) 8.5 Nm |
