Kulite压力传感器

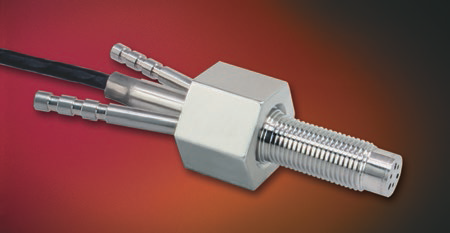

kulite1093℃水冷/空冷 压力传感器WCTV-312(M)/EWCTV-312(M)
1093℃水冷/空冷 压力传感器WCTV-312(M)/EWCTV-312(M)
• 无引线专利技术设计 VIS®
• 优秀的热保护性能
• 同时测量动态和静态压力
• 可用于恶劣环境压力测量
Kulite 推出的新型紧凑型水冷压力传感器，适用于汽车和涡轮排气系统等极端高温环境下的动态和静态压力测量。结合无引线专利技术和小型水冷设计，使其可工作于最高1093℃压力测试场合。
注：EWCTV-312(M)信号输出为5VDC放大信号

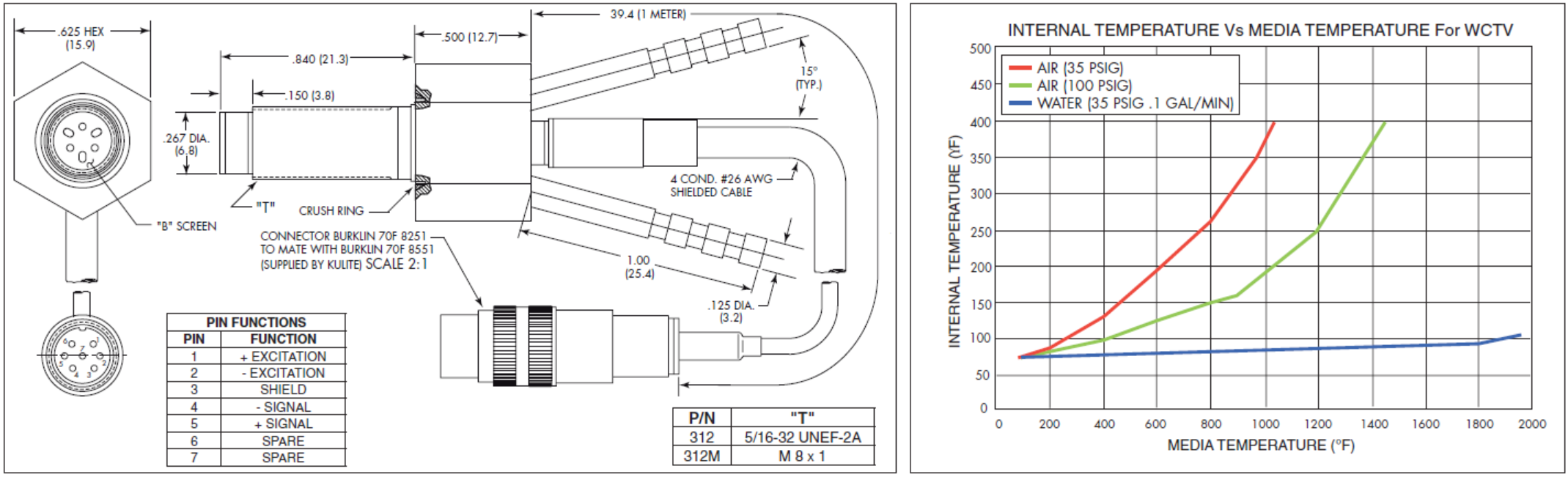

WCTV-312(M)技术参数表
| 压力量程 | 1.7 3.5 7 14 17 21 35 70 140 BAR 25 50 100 200 250 300 500 1000 2000 PSI |
| 压力类型 | 绝压, 密封表压 |
| 过载压力 | 2 倍额定压力量程 |
| 破裂压力 | 3 倍额定压力量程 |
| 压力介质 | 与废气和液体以及与SiO2和15-5PH不锈钢兼容的任何介质兼容 (产品所带的密封圈不一定和所有压力介质兼容) |
| 额定激励电压 | 10 VDC/AC |
| 最大激励电压 | 12 VDC/AC |
| 输入阻抗 | 1000 Ohms (Min.) |
| 输出阻抗 | 1000 Ohms (Nom.) |
| 满量程输出(FSO) | 100 mV (Nom.) |
| 零位输出 | ± 25 mV (Typ.) |
| 综合非线性、迟滞性和重复性 | ± 0.1% FSO BFSL (典型值), ± 0.5% FSO BFSL (最大值) |
| 分辨率 | 无限小 |
| 压力膜片固有频率(KHz) (典型值) | 240 300 380 500 550 700 1000 1400 |
| 绝缘电阻 | 100 Megohm Min. @ 50 VDC |
| 水流速率 | 0.15 Gal/Min (Typ.) |
| 工作温度范围 | 75°F to 2000°F (24°C to 1093°C) |
| 机械冲击 | 20 Half Sine Wave 11 msec. Duration |
| 线性振动 | 10-2,000 Hz Sine, 20g. (Max.) |
| 电气连接 | Burklin 70F 8251 Connector (Mating Connector Supplied) |
| 重量 | 50 克 (Nom.) 不包括电缆 |
| 压力感应原理 | 硅绝缘惠斯登全桥 |
| 安装扭矩 | 50 Inch-Pounds (Max.) 6 Nm |

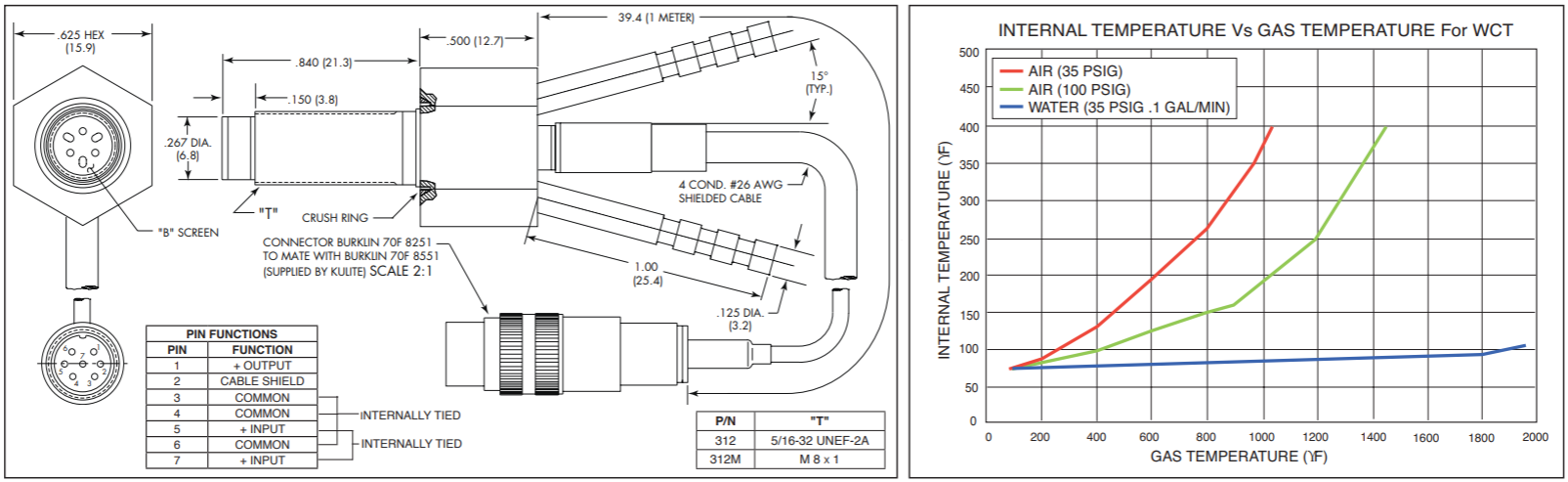

EWCTV-312(M)技术参数表
| 压力量程 | 1.7 3.5 7 14 17 21 35 70 140 BAR 25 50 100 200 250 300 500 1000 2000 PSI |
| 压力类型 | 绝压, 密封表压 |
| 过载压力 | 2 倍额定压力量程 |
| 破裂压力 | 3 倍额定压力量程 |
| 压力介质 | 与废气和液体以及与SiO2和15-5PH不锈钢兼容的任何介质兼容 (产品所带的密封圈不一定和所有压力介质兼容) |
| 额定激励电压 | 12±4 VDC（量程≤3.5BAR） 28±4 VDC（量程＞3.5BAR） |
| 满量程输出 | 5 V ± 150mV（量程≤21BAR） 10 V ± 300mV（量程＞21BAR） |
| 响应频率 | Flat to 5000 Hz (±2dB) Typical |
| 输出阻抗 | 200 Ohms (Nom.) |
| 满量程输出(FSO) | 100 mV (Nom.) |
| 零位输出 | 0.5V± 100 mV |
| 综合非线性、迟滞性和重复性 | ± 0.1% FSO BFSL (典型值), ± 0.5% FSO BFSL (最大值) |
| 分辨率 | 无限小 |
| 绝缘电阻 | 100 Megohm Min. @ 50 VDC |
| 水流速率 | 0.15 Gal/Min (Typ.) |
| 工作温度范围 | 75°F to +2000°F (24°C to +1093°C) (前端) -4°F to +185°F (-20°C to +85°C) (接头和放大器) |
| 机械冲击 | 20 Half Sine Wave 11 msec. Duration |
| 线性振动 | 10-2,000 Hz Sine, 20g. (Max.) |
| 电气连接 | Burklin 70F 8251 Connector (Mating Connector Supplied) |
| 重量 | 50 克 (Nom.) 不包括电缆 |
| 压力感应原理 | 硅绝缘惠斯登全桥 |
| 安装扭矩 | 50 Inch-Pounds (Max.) 6 Nm |
