Chell Instruments
Q-DAQ高性能工业压力扫描
核心特点
•16型及通道式坚固型工业压力扫描阀
•最高可达0.04%的FS准确率输出
•集成式 SQDC 快速接驳接口
•以太网供电
•符合 IEEE 1588 标准PTPv2时间戳
•热补偿温度范围：-40 至 100ºC
•集成软件控制加热器
•通过以太网（100 Mbps TCP/UDP）和CAN总线进行数据传输
•适用于车载应用的坚固外壳，密封等级达IP67
•可通过以太网进行完全配置，并内置Web服务器
产品介绍：

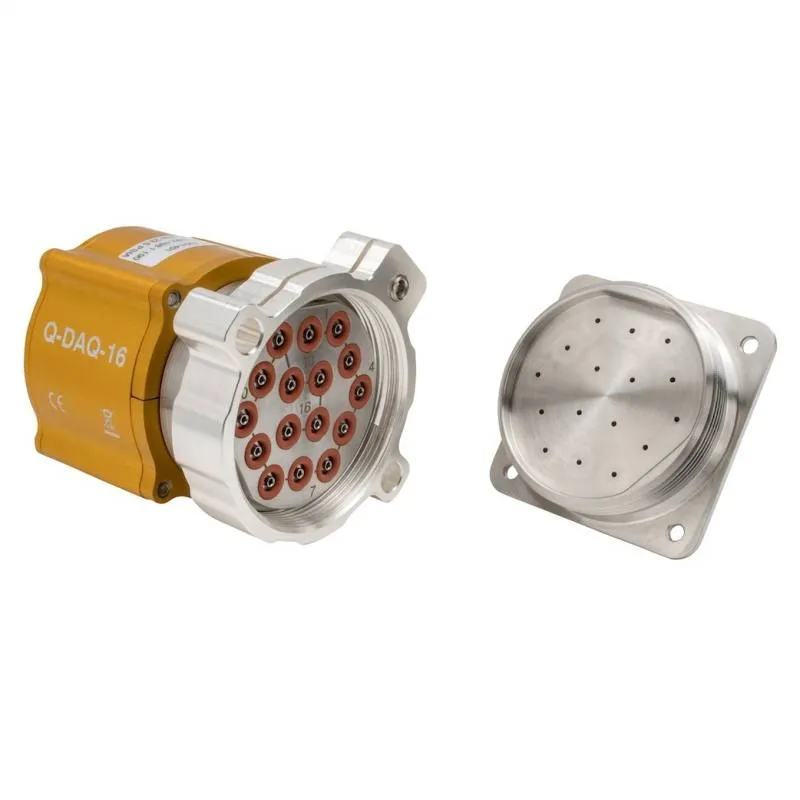

Q-Daq是一款革命性的压力扫描阀产品，其设计基于我们在制造高性能压力扫描阀及坚固型快速接头（SQDC）方面的丰富经验。
Q-Daq将压力扫描阀技术与 SQDC 快速接头技术整合于单一微型单元中，可使传感元件紧邻测量点安装，从而显著降低测量系统的复杂性。开发旨在同时实现低不确定度测量，并提供极其坚固的封装结构，以适应此类测量通常所需的使用环境。
Q-Daq在-40至 100ºC 范围内具备热补偿功能，需注意其精度规格已涵盖整个温度范围内的所有热效应。该设备还配备内置加热器，可将温度范围进一步扩展至-55至 100ºC 。设备配备16个高精度绝对传感器，这些传感器与采集电子模块相连接，可提供可配置的以太网接口。通过内置网络服务器，可将Q-Daq配置为输出相对于16个端口之一（用户可选）的绝对压力或差压值。
Q-Daq采用IEEE 1588 PTPv2时间戳协议的硬件实现方案，可将压力数据的时间戳精度提升至 1μSecond 级。集成的 SQDC 接口允许用户选择使用不同尺寸的柔性或刚性管路。其快速连接设计使得Q-Daq可轻松地安装或拆卸于测量系统中。为进一步简化集成流程，Q-Daq设备采用符合行业标准的M12连接器实现了以太网供电（PoE）功能。
技术参数：
| 产品规格 | |
| 通道数量 | 16通道 |
| 数据输出接口 | 以太网（TCP/IP、UDP 和 IENA） |
| 系统精度*（量程 = 55 kPa / 8 psi） | ±0.1%（满量程） |
| 系统精度*（量程 = 35 kPa / 5 psi） | ±0.1%（满量程） |
| 系统精度*（量程 = 17 kPa / 2.5 psi） | ±0.2%（满量程） |
| 系统精度*（量程 = 7 kPa / 1 psi） | ±0.5%（满量程） |
| 校准后的绝压量程：差压范围≥689 kPa（100 psid） | 14~1140 kPa（2~165 psia） |
| 系统精度*（绝对测量值） | ±0.04%（满量程） |
| 输出分辨率 | 16bit或量程/65536 |
| 绝压量程 | 15,000~115,000 Pa (2~216.8 psia) |
| 可选扩展绝压量程 | 13,000~160,000 Pa (1.89~23.2 psia) |
| 验证压力 | 50 psig (64.5 psia) |
| 外形尺寸 | 59.4 × 27 × 9mm（不含管路） |
| 标准壳体重量 | 340g |
| 外壳防护等级 | IP67 |
| 最大采样率 | 180Hz |
| 直流电源 | PoE IEEE 802.3at |
| 系统分辨率 | 16bit |
| 以太网规格 | 支持自动协商的 100Mbit TCP/IP 或 UDP 协议（用户可配置） |
| 时间戳 | IEEE 1588 PTPv2 |
| 时间戳分辨率 | 1 μs |
| 配对连接器 | M12 X-编码 TE2232331-1 |
| 气动连接： SQDC 接口——可选配合半部： | |
| SQDC-R-16-20 | 1/16英寸规格，配备Gyrolok®双套管及用于实心管的压紧螺母 |
| SQDC-R-16-30 | 适用于柔性管路的1毫米凸形管接头 |
| SQDC-R-16-40 | 适用于柔性管路的1.5毫米凸形管接头 |
| SQDC-R-16-50 | 空白款（配可拆卸半体），不锈钢材质，所有端口均密封 |
| SQDC-R-16-60 | 塑料盖 |
| SQDC-R-16-70 | 0.040英寸（1毫米）双套管接头及实心管用压缩螺母 |
| SQDC-R-16-D | 舱壁至舱壁连接器 |
| *精度指标包括在整个工作温度范围内存在的非线性、滞后效应、不可重复性以及热增益误差。 | |
| 环境规格要求 | |
| 环境气压适配 | 100 mbar 绝压（标称约 52000 英尺） |
| 振动耐受 | 航空标准 DO160E S 类 W 曲线，单轴持续测试 1 小时；模拟风扇叶片故障工况（20g，2 kHz） |
| 航空标准 DO160F 第 7 章节风扇叶片脱落工况（40g，11 m/s） | |
| 发动机载荷范围为每个轴方向±40g | |
| 工作温度范围 | -55~+100°C |
| 存储温度范围 | -55~+100°C |
| 最大相对湿度 | 在50°C条件下为95%（非冷凝型） |
| 电磁辐射干扰 | MIL标准461-E：RE102 |
| 传导发射 | MIL标准461-E/MIL标准461-C |

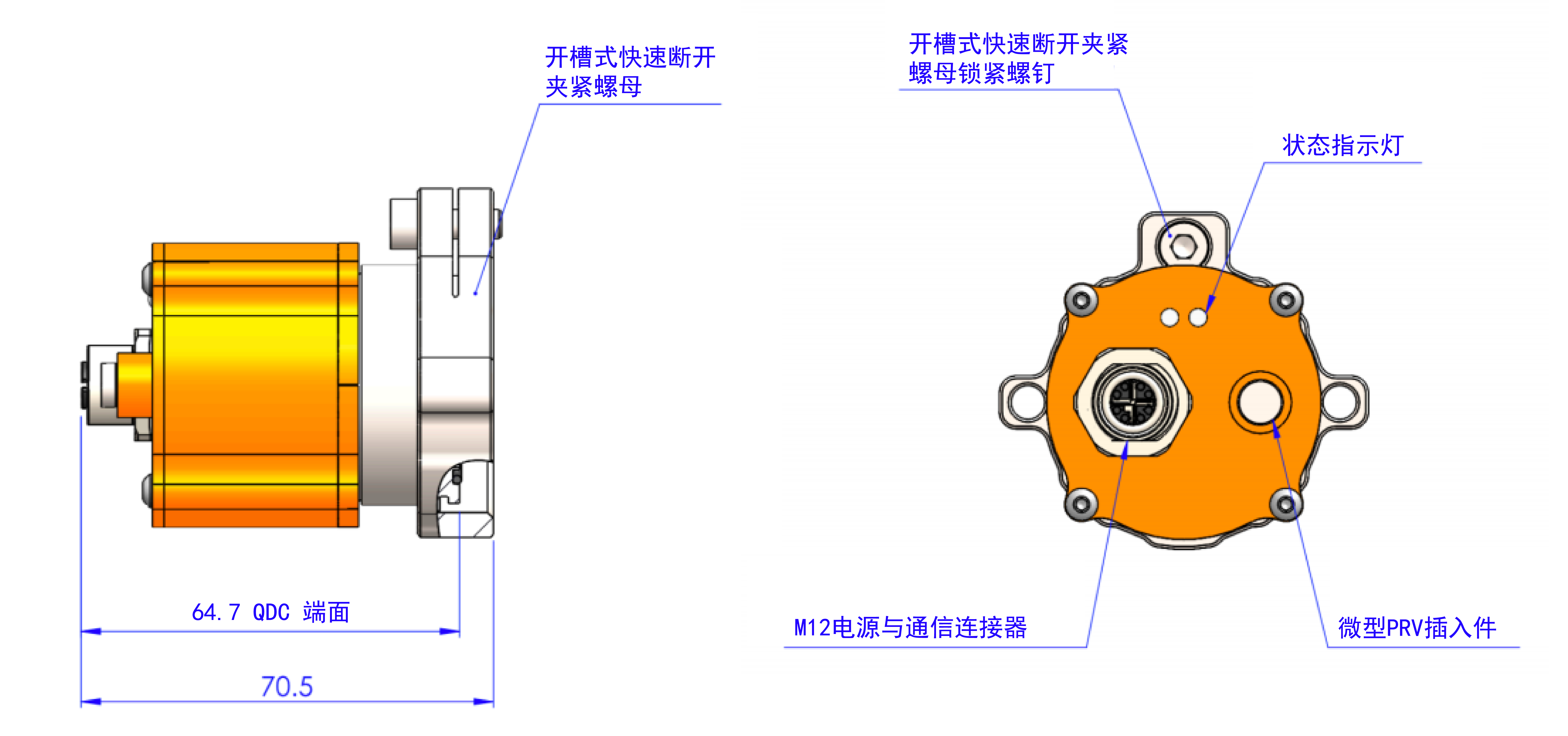

尺寸:
