Chell Instruments

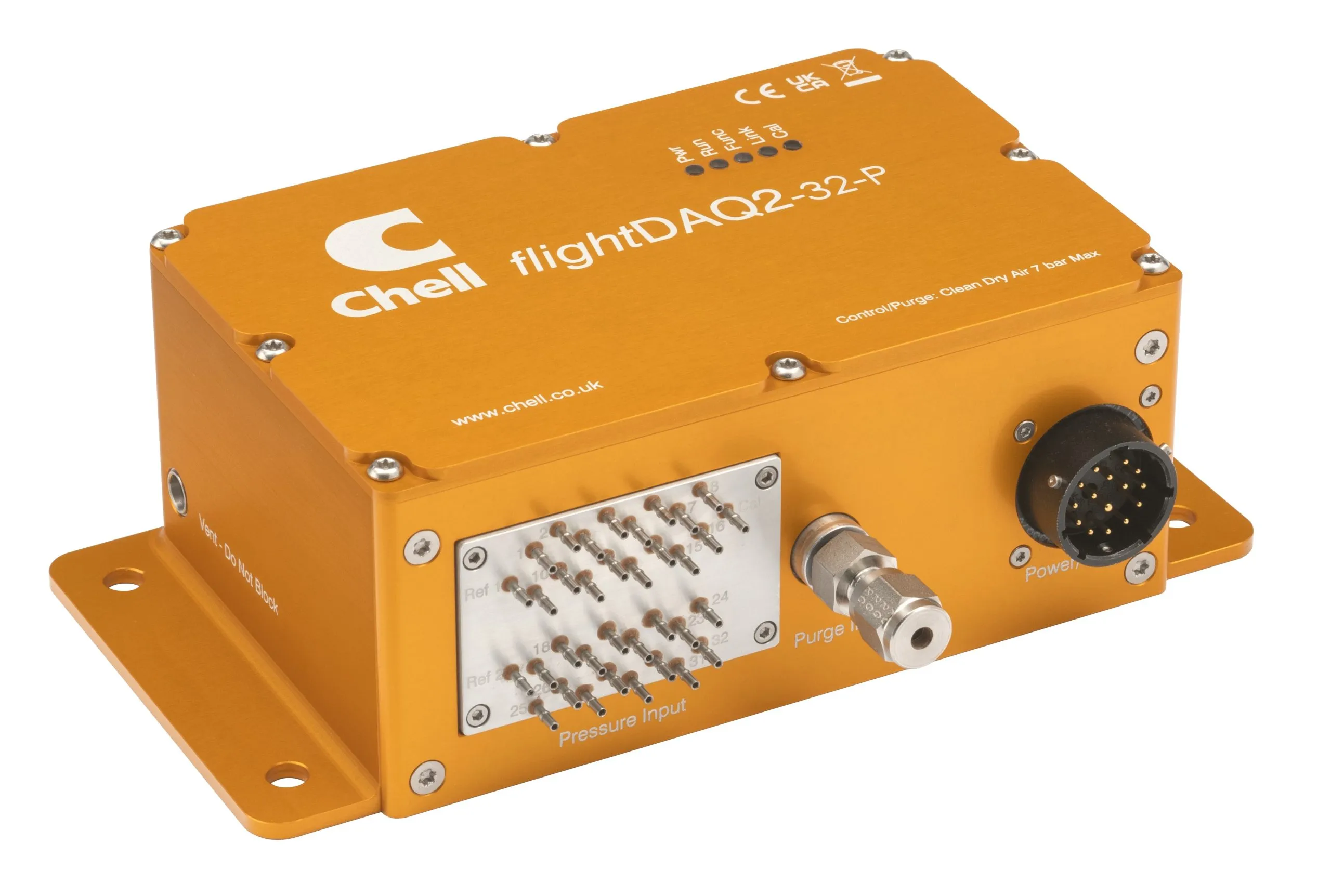

flightDAQ2-32/64
核心特点
•数字传感器技术的新颖与先进应用
•简洁紧凑的设计
•无与伦比的数据质量：最高可达全量数据的0.02%
•高速：每通道 400Hz
•绝对测量值与差值测量结果
•电动驱动的排放与归零阀门
•配备 IEEE 1588 PTPv2 时间戳功能
•适用于低至-55℃环境的内置加热器
•每个通道均配备 24 位模数转换器（ADC）
•通过以太网（100Mbit TCP/IP/UDP）、Chell原生协议、CAN及 IENA 传输数据
•快速连接测量接头
•可通过嵌入式Web服务器在以太网环境中实现完全可配置
产品介绍：
Chell flightDAQ2是该公司专为测试舱和飞行应用优化的压力扫描阀产品线中的又一重要进展。该设备采用高精度数字绝对传感器，即使在最严苛的环境中也能提供无与伦比的性能表现，并集成于最为紧凑的设计结构中。
flightDAQ2可通过以太网、Chell原生协议、 IENA 及CAN总线，以每通道最高400Hz的速率输出经差分或绝对温度补偿处理的工程单位压力数据。为简化配置流程，用户可通过以太网接口或内置直观的网页服务器完成设置。产品配备了一个电驱动的梭阀，用于吹扫和归零操作，从而无需像早期版本那样使用高压供液管路。该梭阀具备位置反馈功能、电机电流监测功能以及梭阀运行次数计数功能，有助于规划维护需求。其使用寿命经测试可达10,000次循环。对于低温应用场合，该设备配备内置加热器以确保阀门在低温环境下正常运行。此外，还设有内部吹扫控制阀，可在阀门重新投入运行前开启吹扫气体并进行排放。外部测量连接器采用Chell MD3快速断开顶板设计，可实现测试场景的快速切换。
flightDAQ2专为发动机及机身应用设计，因此已按照D0160G标准进行测试。
技术参数：
| 基础通用参数 | |
| 可选差压量程 | 1、2.5、5、7、10、17、35、55、103、207 、310、689、1034 kPa |
| 通道数量 | 32/64通道 |
| 最大采集速率 | 400Hz（IENA 协议、量程 ≥689 kPa 以及单消息 CAN 模式下为 200Hz） |
| 数据输出 | |
| 数据输出接口 | 以太网（TCP/IP与UDP）、 IENA 及CAN总线 |
| 以太网规格 | 100 Mbps 的 TCP/IP 或 UDP（用户可配置） |
| 性能指标 | |
| 系统测量精度 | 详见下文精度表格 |
| 绝压量程 | 160 kPa、400 kPa、1140 kPa |
| 校准后的绝压量程：差压量程≤55 kPa（8 psid） | 0.5~160 kPa (0.07~23.2 psia) |
| 校准后的绝压量程：差压量程0.5~160 kPa (0.07~23.2 psia) | 0.5~400 kPa (1.89~58 psia) |
| 校准后的绝压量程：差压量程 ≥ 689 kPa（100 psid）仅限32FD2型号 | 14~1140 kPa (2.0~165 psia) |
| 管线压力效应 | 可忽略 |
验证压力 | 量程≤ 55 kPa：35 kPa（50 psig）； 量程> 55 kPa：1380 kPa（200 psig） |
| 输出分辨率 | 16bit或量程/ 65536 |
| 系统采集分辨率 | 24位 |
| 机械结构参数 | |
| 外形尺寸 | 180 × 87 × 60mm（不含连接 QDC） |
| 标准壳体重量 | 1140g |
| 外壳防护等级 | IP54 |
| 测量接口 | 1.0毫米凸起管径或1.6毫米管径（仅适用于32FD规格） |
| 吹扫端口 | 5/16-24 SAE O型圈凸台 |
| 吹扫流量 | 1 bar 时 7.8SLPM，2 bar 时 17.4SLPM，3 bar 时 26SLPM |
| 电气参数 | |
| 直流电源 | 18 至 32 VDC、60 W，配备智能感应电源，最大电流为 1.65 A（工作电压：28 VDC） |
| 电气接头 | PT02A-14-15P |
| 环境适配参数 | |
| 工作温度范围 | -55 至 +90°C（不建议在低于 -40°C 的温度下使用阀门） |
| 温度补偿范围 | 加热器开启时，温度范围为 -40 至 +90°C |
| 存储温度范围 | -55 至 +90°C |
| 环境气压适配 | 绝压量程：5 mbar 至 2.5 bar |
| 振动耐受 | 航空标准 DO160E S 类 W 曲线，单轴持续测试 1 小时；模拟风扇叶片故障工况（20g，2 kHz） |
| 冲击耐受 | 航空标准 DO160F 第 7 章 节风扇叶片脱落工况（40g，11 m/s） |
| 最大相对湿度 | 在50°C条件下为95%（非冷凝型） |
| 电磁辐射干扰 | MIL标准461-E：RE102 |
| 传导发射 | MIL标准461-E/MIL标准461-C |
| 时序与数据同步 | |
| 时间戳 | IEEE 1588 PTPv2 |
| 时间戳分辨率 | 1 μs |
| 硬件触发（仅直流供电型号支持） | 5 V TTL 电平脉冲，最高 400 Hz，最低 2 Hz |
flightDAQ2精度——一种计量学方法
microDAQ3的性能与灵活性要求采用详细且透明的方法来明确其精度参数。下表详细列出了分辨率、标准差以及95%置信度（2σ）下的误差值；该误差数值综合了以下各项因素的影响：
•准确度限值（线性）
•重复性
•稳定性（噪声）
•长期漂移（12个月）
•0至90°C范围内的温度误差（可选：-20至90°C）
•分辨率限制•
管线压力影响
差压量程（+/-） Pa | 最大绝对值量程 | 输出分辨率（Pa） | 标准偏差 （Pa） | 误差（95%置信度） | ||
| ±Pa | %FS | |||||
| 1 kPa | 4"水柱 | 0.5~175kPa | 0.03 | 0.91 | 1.82 | 0.2% |
| 2.5kPa | 10"水柱 | 0.5~175kPa | 0.08 | 0.91 | 1.82 | 0.07% |
| 5kPa | 20"水柱 | 0.5~175kPa | 0.15 | 0.91 | 1.82 | 0.04% |
| 7kPa | 1psi | 0.5~175kPa | 0.21 | 1.1 | 2.26 | 0.03% |
| 10kPa | 1.5psi | 0.5~175kPa | 0.31 | 1.25 | 2.5 | 0.03% |
17kPa | 2.5psi | 0.5~175kPa | 0.52 | 1.5 | 3.0 | 0.02% |
| 35kPa | 5psi | 0.5~175kPa | 1 | 2.01 | 7 | 0.02% |
| 55kPa | 8psi | 0.5~175kPa | 1.7 | 1.71 | 11 | 0.02% |
| -83~103 kPa | -12~15 psi | 0.5~400kPa | 3.15 | 3 | 20 | 0.02% |
| -83~207 kPa | -12~30 psi | 0.5~400kPa | 6.3 | 5 | 40 | 0.02% |
| -83~300 kPa | -12~43.5 psi | 0.5~400kPa | 9.5 | 9 | 60 | 0.02% |
| -83~689 kPa | -12~100 psi | 1.5~1140kPa | 21 | 100 | 400 | 0.06% |
| -83~1034 kPa | -12~150 psi | 1.5~1140kPa | 30 | 150 | 600 | 0.06% |
·差压量程以 1 bar 为参考压力。只要所有测量值均在传感器的最大绝压范围²之内，参考压力可变化 ·传感器的最大绝压范围 ·数据以 100 Hz 的采样频率采集，并进行 16 次平均 ·%FS 值是指所列差压量程的百分比。误差定义参见上文 ·仅适用于 32FD2 型号 ·70 °C 以下时的误差（未给出具体数值），在 70 °C 至 90 °C 之间为 ±0.1%FS | ||||||
| 绝压量程 | 输出分辨率（pa） | 标准偏差（Pa） | 误差（95%置信度） | ||
| ±Pa | %FS | ||||
| 差压量程≤55 kPa（8 psi）时的绝压量程 | |||||
| 0.5~160 kPa | 0.07~23.2 psia | 2.24 | 1.6 | 30 | 0.02% |
| 差压量程为 103 kPa、207 kPa 和 300 kPa (15、30、43.5 psi)时所对应的绝压量程 | |||||
| 0.5~400 kPa | 0.07~58.01 psia | 6.1 | 6 | 60 | 0.02% |
| 差压量程为 689~1034 kPa 时所对应的绝压量程 | |||||
| 15~1140 kPa | 2.17~165 psia | 17 | 400 | 1000 | 0.01% |
·数据以精度模式采集，并进行 16 次平均。 ·%FS 值是指所列最大绝压值的百分比。 ·绝对压力范围可由用户配置，以提高分辨率。 ·70 °C 以下时的误差（未明确规定），在 70 °C 至 90 °C 之间为 ±0.15%FS。 | |||||
数字传感器——数据质量领域的革命性突破

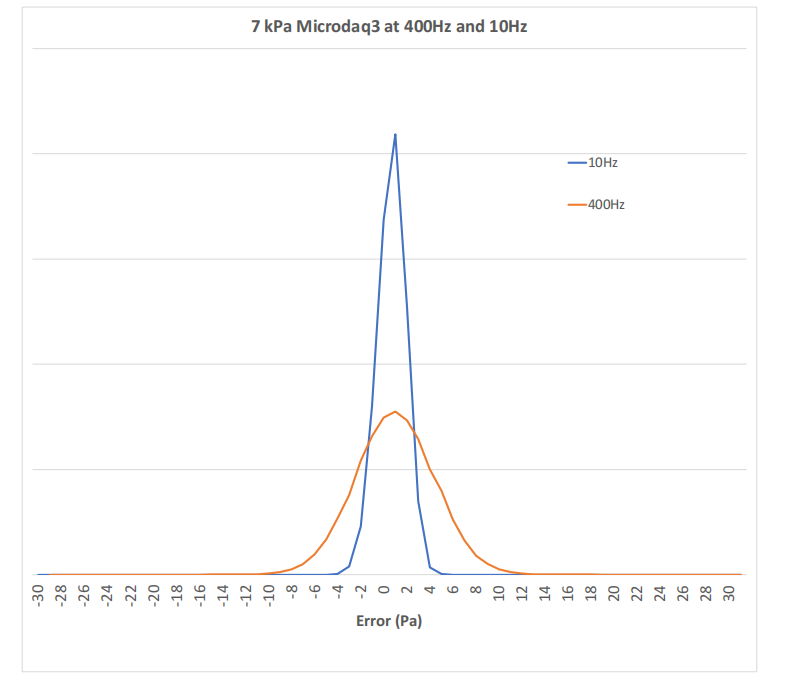

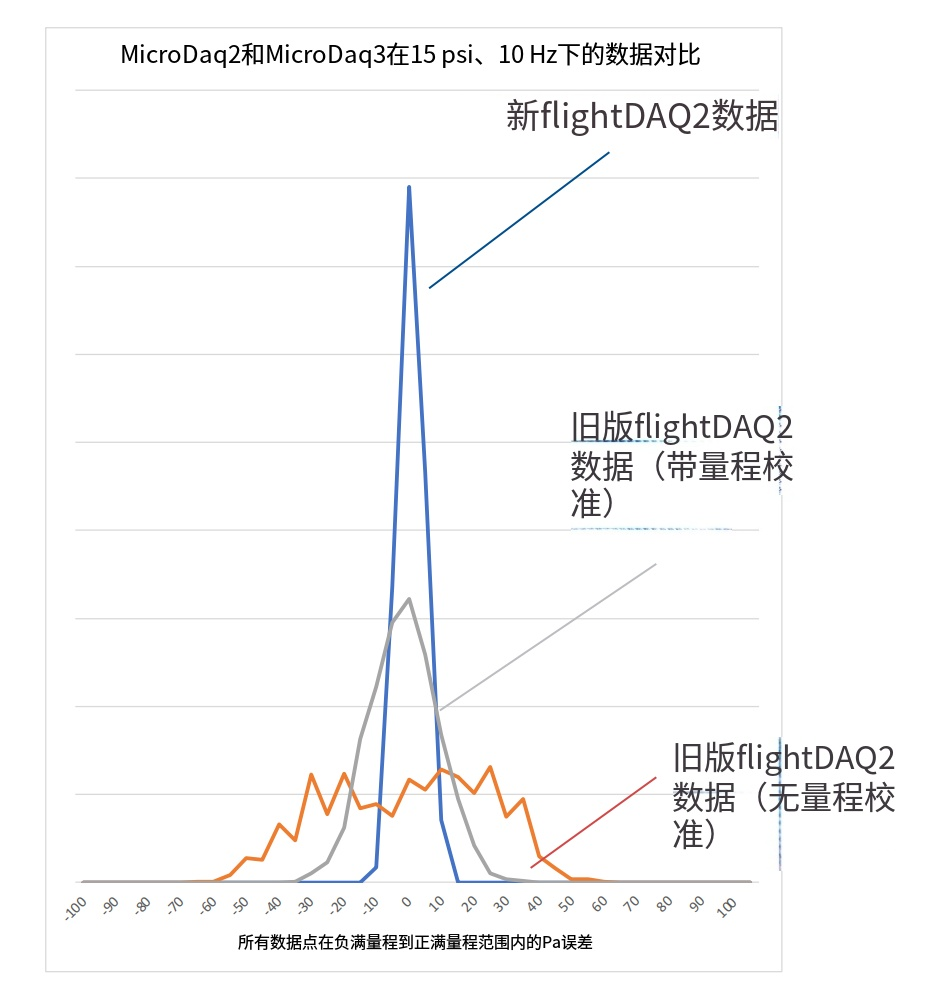

flightDAQ2中使用的数字传感器可提供无与伦比的数据质量。当对每个传感器输出的压力和温度数据采用我们的专有热补偿算法进行处理后，其结果不仅为压力扫描阀树立了新标准，也较早期的flightDAQ2产品系列实现了显著提升。对面的直方图显示，与采用传统传感器且配备数字热补偿扫描仪的老款flightDAQ2数据相比，新款flightDAQ2的数据采集时间为15皮秒。该性能方案无需进行在线校准，且在大多数情况下可避免重新归零。
FlightDaq2 气动布局

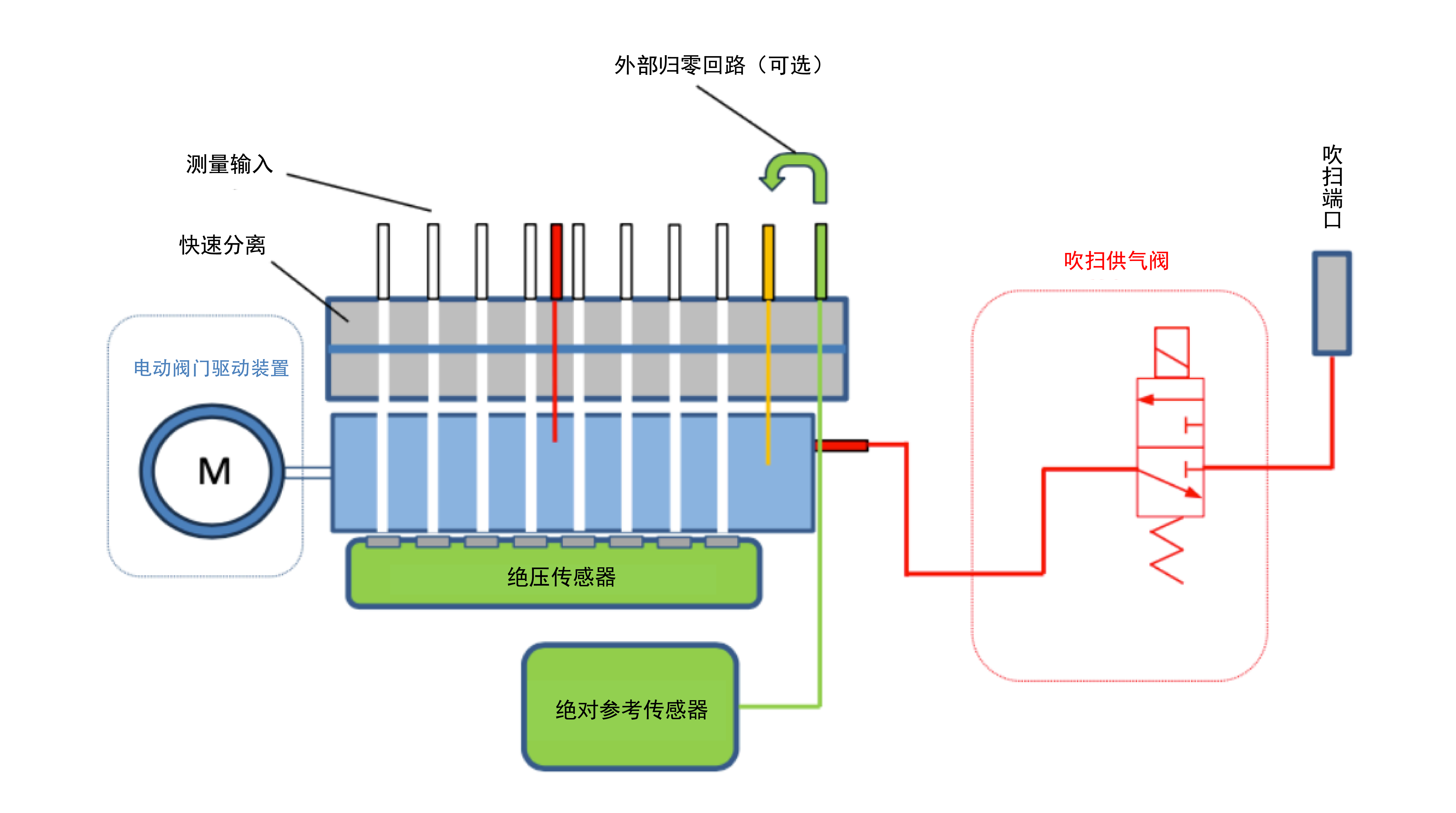

运行模式：

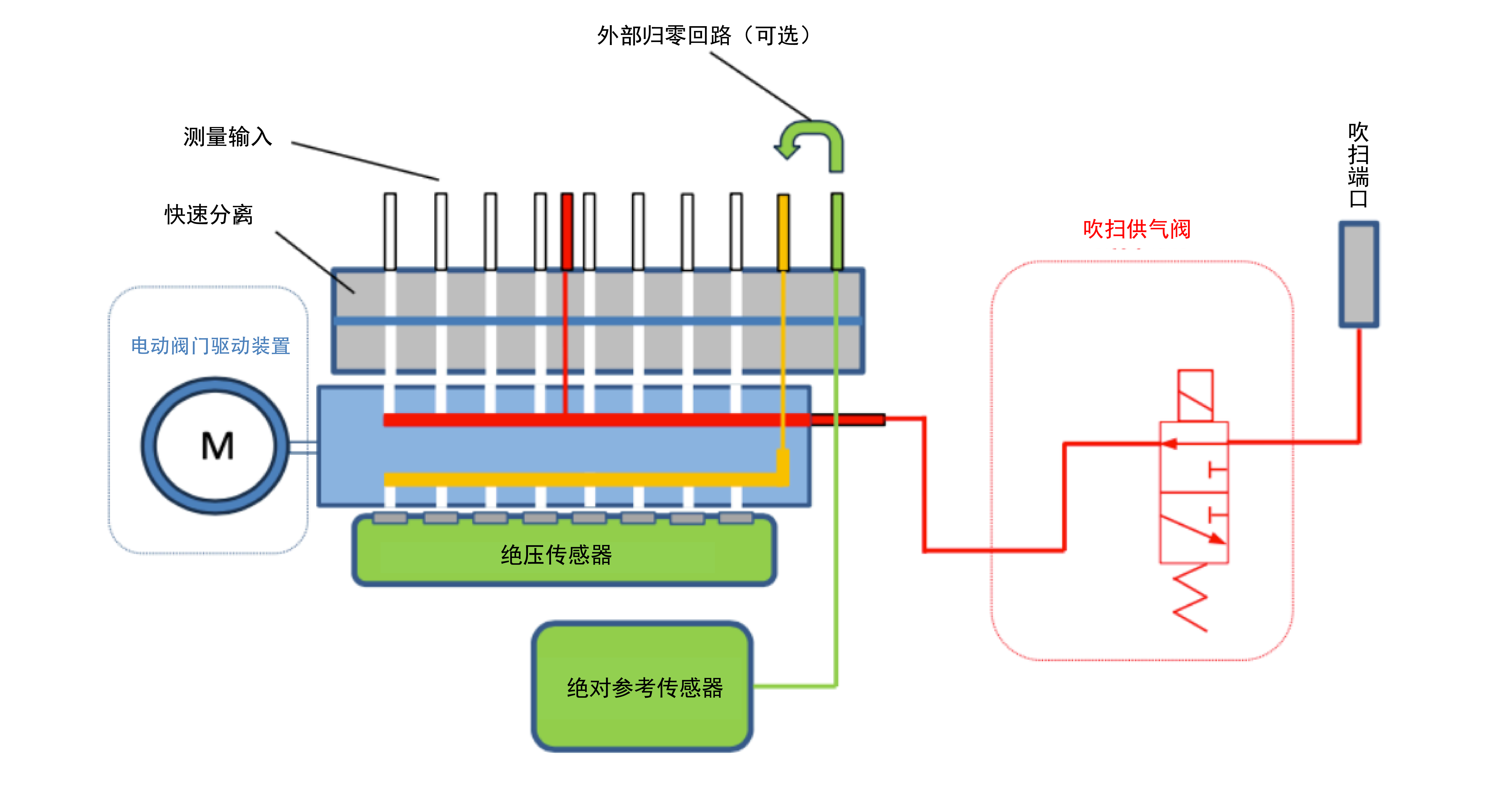

吹扫模式：

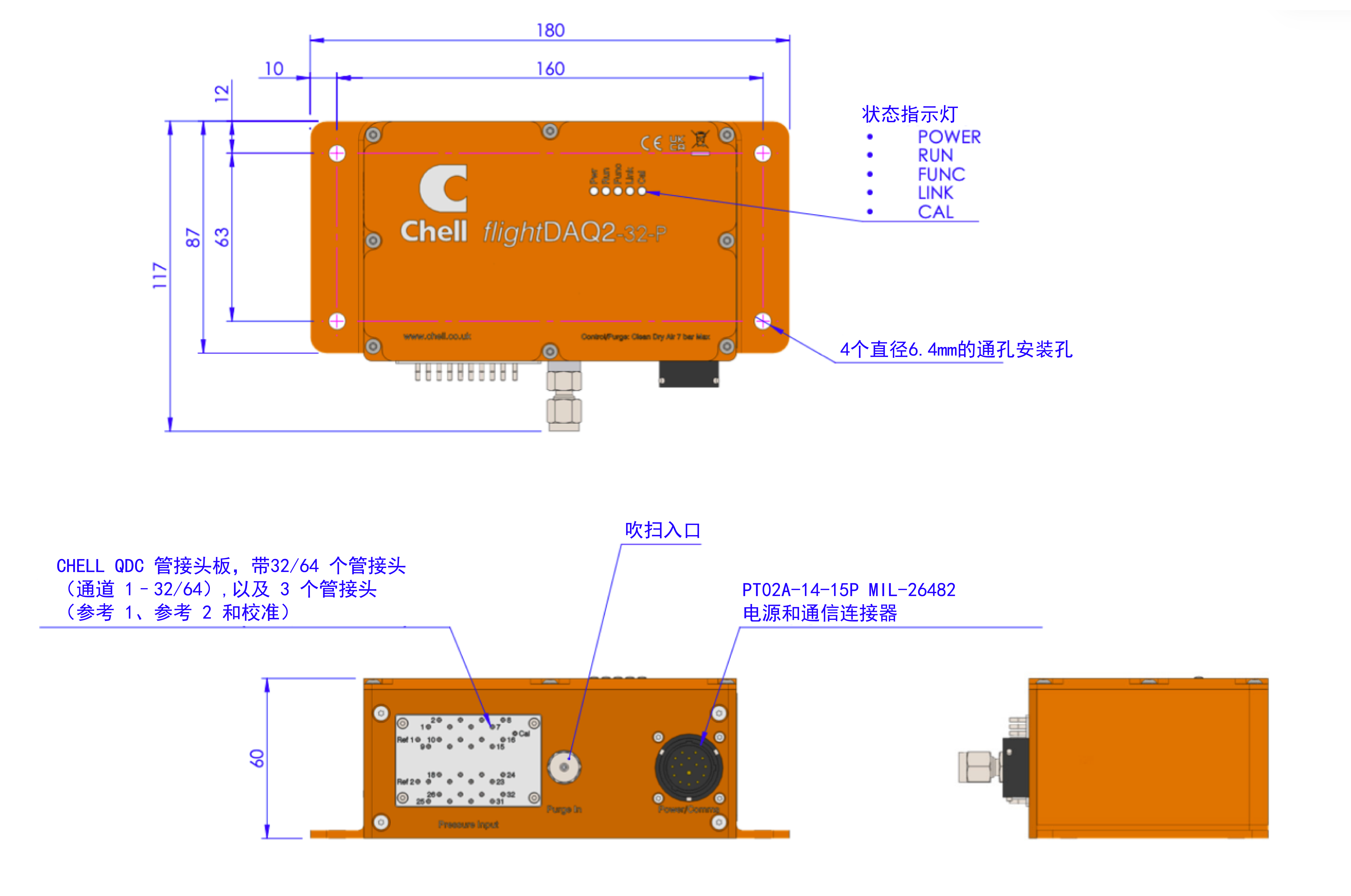

尺寸:

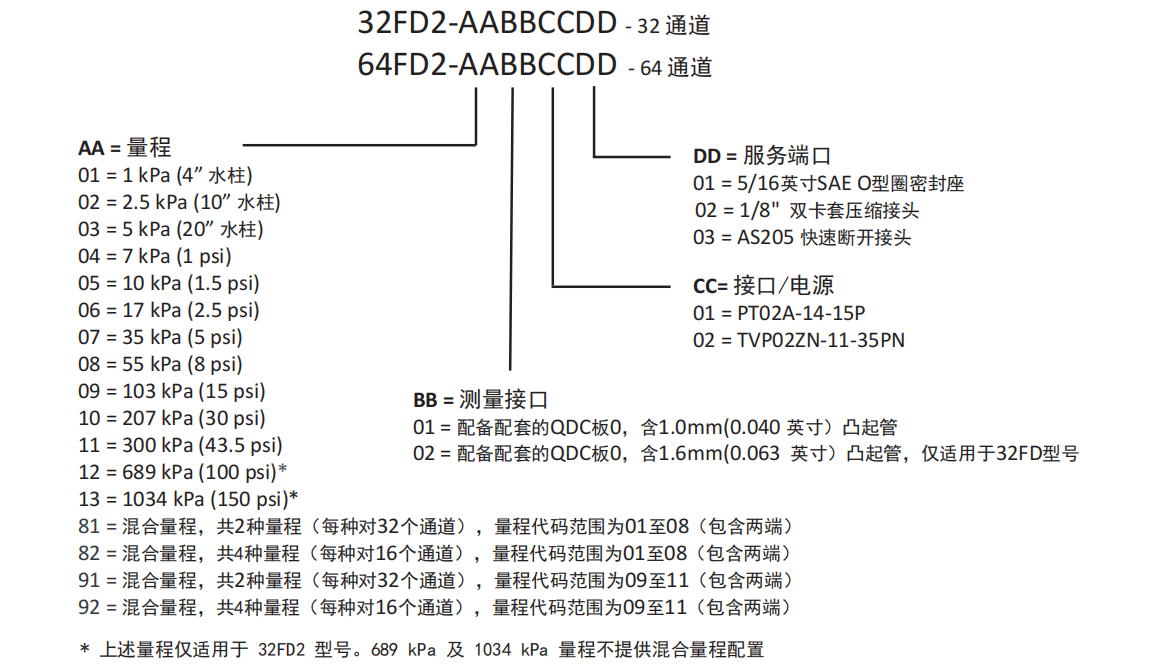

零件编号：
