2432 压力扫描阀
核心特点
·数字传感器技术的新颖与先进应用
•可选的 iDDS 接口
•无与伦比的数据质量：最高可达全量数据的0.02%
•高速：每通道 200Hz
•绝对测量值与差值测量结果
•电动驱动的排放与归零阀
•以太网供电
•配备 IEEE 1588 PTPv2 时间戳功能
•每个通道均配备 24 位模数转换器（ADC）
•通过以太网传输（100Mbit TCP/IP/UDP）、Chell原生协议、Netscanner协议、iDDS及 IENA
•快速连接测量接头
•可通过嵌入式Web服务器在以太网环境中实现完全可配置
产品介绍：

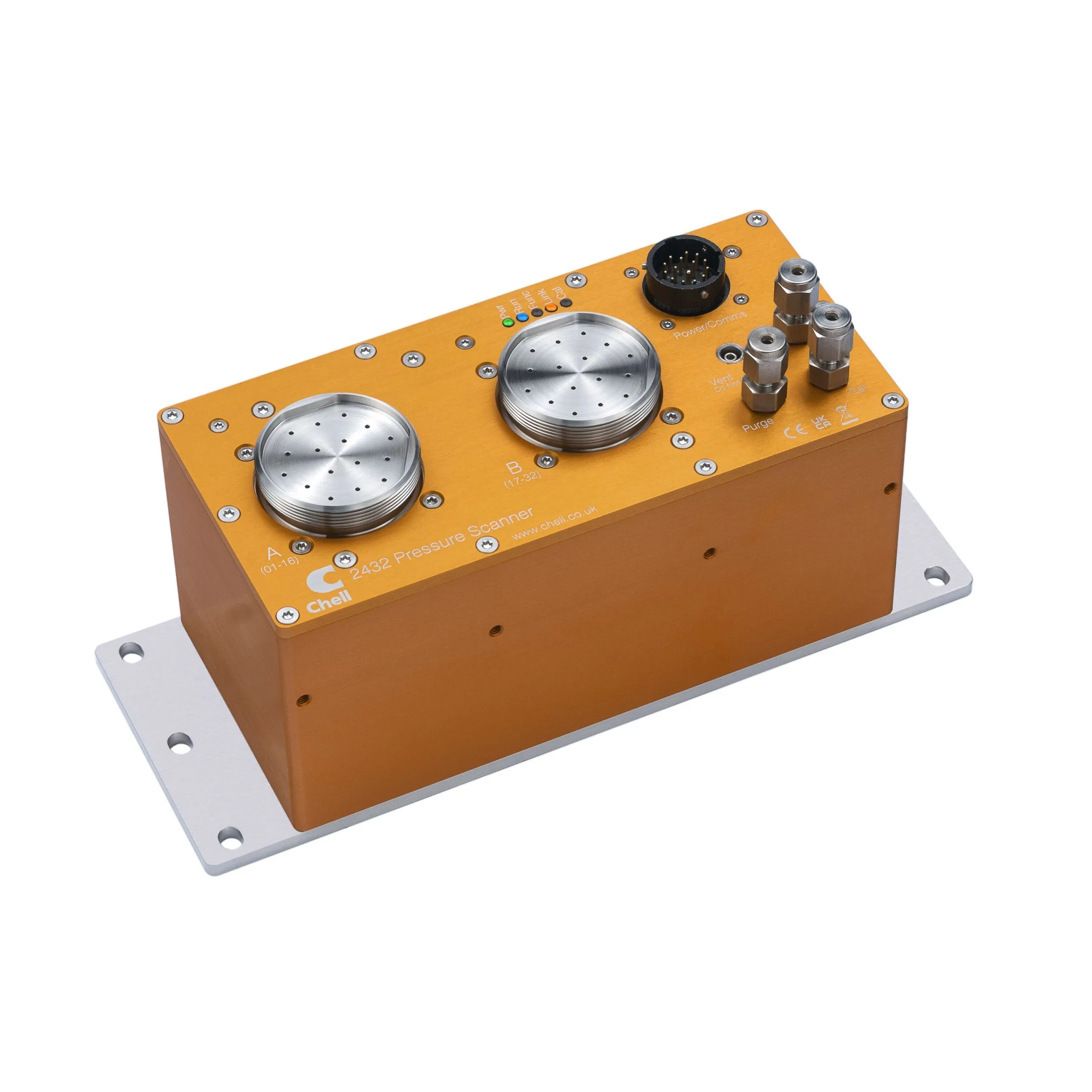

Chell 2432是Chell系列专为测试腔室应用优化的压力扫描阀产品线中的又一重要进展。该设备采用高精度数字绝对传感器，即使在最严苛的环境中也能提供无与伦比的性能表现。
Chell 2432可通过以太网采用Chell原生协议、 IENA 及iDDS协议，以每通道最高200Hz的速率输出经差分或绝对温度补偿处理的工程单位压力数据。该设备还具备Netscanner仿真模式，可支持部分Netscanner命令，便于在现有系统中使用。Chell 2432型阀门配备电动驱动的梭阀，用于排放气体并归零，从而无需像早期版本那样配置高压供气管线。该梭阀具备位置反馈功能、电机电流监测功能以及梭阀运行次数计数功能，有助于规划维护需求。其使用寿命经测试可达10,000次循环。外部测量连接器采用Chell SQDC 系列制造，具有耐用性且具备高温快速接驳功能。该系列产品兼容柔性管与刚性管。校准、参考及吹扫连接均通过5/16-24 SAE O型圈凸台实现，可配备双套管压接接头或Chell AS系列快速接驳器。
Chell 2432型设备配备内置吹扫控制阀，可在阀门恢复运行前开启吹扫气体并进行排放。2432配备智能电源模块，兼容直流电源和PoE供电方式。当检测到直流电源时，设备将始终使用直流供电；若未检测到，则会与支持PoE功能的交换机协商供电方案。通过添加iDDS运行时许可证，2432设备可完全兼容iDDS安装环境。
技术参数：
| 基础通用参数 | |
| 可选差压量程 | 1、2.5、5、7、10、17、35、55、103、207 、310、689、1034 kPa |
| 通道数量 | 32通道 |
| 最大采集速率 | 单通道 200 kHz |
| 数据输出 | |
| 数据输出接口 | 以太网（TCP/IP 和 UDP）、Chell 与 Netscanner 协议、IENA 和 iDDS（可选） |
| 以太网规格 | 100Mbit TCP/IP 或 UDP（用户可配置） |
| 性能指标 | |
| 系统测量精度 | 详见下文精度表格 |
| 绝压量程 | 160 kPa,、400 kPa、1140 kPa |
| 校准后的绝压量程：差压范围≤55 kPa（8 psid） | 0.5~160 kPa（0.07~23.2 psia） |
| 校准后的绝压量程：差压范围 103 kPa（15 psi）~300 kPa（43.5 psid） | 0.5~400 kPa（0.07~58 psia） |
| 校准后的绝压量程：差压范围≥689 kPa（100 psid） | 14~1140 kPa（2~165 psia） |
| 管线压力效应 | 可忽略 |
| 验证压力 | 量程 ≤ 55 kPa：350 kPa（50 psig）； 量程 > 55 kPa：1380 kPa（200 psig） |
| 输出分辨率 | 16bit或量程/65536 |
| 系统采集分辨率 | 24位 |
| 机械结构参数 | |
| 外形尺寸 | 241 × 89 × 115mm（不含接合 SQDC） |
| 标准壳体重量 | 2kg |
| 外壳防护等级 | IP64 |
| 测量接口 | 1.0mm或1.6mm的凸起管，1mm或1/16英寸的实心管——均通过配套的SQDC连接 |
| 吹扫、校准和参考接口 | 5/16"-24 SAE O型圈凸台，配有1/8英寸压缩接头 |
| 最大吹扫压力 | 7 bar（表压） |
| 吹扫流量 | 1 bar吹扫时22 SLPM，2 bar吹扫时46 SLPM，3 bar吹扫时66 SLPM |
| 电气参数 | |
| 直流电源 | 工作电压为 18~32 VDC；智能传感电源的最大电流为 1.0 A（工作电压为 28 VDC） |
| PoE 规格 | IEEE 802.3at（支持 Type 1 和 Type 2） |
| 电气接头 | 型号 09-49-15KPT06FS |
| 环境适配参数 | |
| 工作温度范围 | 0~+90°C |
| 温度补偿范围 | 0~+90°C，可选-20~90°C |
| 存储温度范围 | -55~+90°C |
| 环境气压适配 | 100 mbar 绝压（海拔52,000 英尺）至 2.5 bar 绝压 |
| 振动耐受 | 航空标准 DO160E S 类 W 曲线，单轴持续测试 1 小时；模拟风扇叶片故障工况（20g，2 kHz） |
| 冲击耐受 | 航空标准 DO160F 第 7 章 节风扇叶片脱落工况（40g，11 m/s） |
| 最大相对湿度 | 在50°C条件下为95%（非冷凝型） |
| 电磁辐射干扰 | MIL‑STD‑461‑E：RE102（空间平台） |
| 传导发射 | MIL standard 461-E/MIL standard 461-C |
| 时序与数据同步 | |
| 时间戳 | IEEE 1588 PTPv2 |
| 时间戳分辨率 | 1 μs |
| 硬件触发（仅直流供电型号支持） | 5 V TTL 电平脉冲，最高 400Hz，最低 2 Hz |
2432 精度——一种计量学方法
2432的性能与灵活性要求采用详细且透明的方法来明确其精度。下表详细列出了分辨率、标准差以及95%置信度（2σ）下的误差值。下述误差数值包含以下所有因素的影响：
•准确度限值（线性）
•重复性
•稳定性（噪声）
•长期漂移（12个月）
•0至90°C范围内的温度误差（参见关于689 kPa和1034 kPa范围的说明）
•分辨率限制
•管线压力影响
如需了解性能规格的推导方法，请参阅我们相关的应用说明文档。
差压量程（+/-） Pa1 | 最大绝对值量程2 | 输出分辨率（Pa） | 标准偏差（Pa）3 | 误差（95%置信度） | ||
| ±Pa | %FS | |||||
| 1 kPa | 4"水柱 | 0.5~175kPa | 0.03 | 0.91 | 1.82 | 0.2% |
| 2.5kPa | 10"水柱 | 0.5~175kPa | 0.08 | 0.91 | 1.82 | 0.07% |
| 5kPa | 20"水柱 | 0.5~175kPa | 0.15 | 0.91 | 1.82 | 0.04% |
| 7kPa | 1psi | 0.5~175kPa | 0.21 | 1.1 | 2.26 | 0.03% |
| 10kPa | 1.5psi | 0.5~175kPa | 0.31 | 1.25 | 2.5 | 0.03% |
17kPa | 2.5psi | 0.5~175kPa | 0.52 | 1.5 | 3 | 0.02% |
| 35kPa | 5psi | 0.5~175kPa | 1 | 2.01 | 7 | 0.02% |
| 55kPa | 8psi | 0.5~175kPa | 1.7 | 1.71 | 11 | 0.02% |
| -83~103 kPa | -12~15 psi | 0.5~400kPa | 3.15 | 3 | 20 | 0.02% |
| -83~207 kPa | -12~30 psi | 0.5~400kPa | 6.3 | 5 | 40 | 0.02% |
| -83~300 kPa | -12~43.5 psi | 0.5~400kPa | 9.5 | 9.0 | 60 | 0.02% |
| -83~689 kPa | -12~100 psi | 14 kPa~1.14 MPa | 21 | 16 | 400 | 0.06%5 |
| -83~1034 kPa | -12~150 psi | 14 kPa~1.14 MPa | 30 | 18 | 600 | 0.06%5 |
1.差压量程以 1 bar 为参考压力。只要所有测量值均在传感器的最大绝压范围²之内，参考压力可变化 2. 传感器的最大绝压范围 3. 数据以 100 Hz 的采样频率采集，并进行 16 次平均 4.%FS 值是指所列差压量程的百分比。误差定义参见上文 5.温度至 70 °C 时的误差（未明确给出），在 70 °C 至 90 °C 之间为 ±0.1%FS | ||||||
| 绝压量程 | 输出分辨率（pa） | 标准偏差（Pa）1 | 误差（95%置信度） | ||
| ±Pa | %FS2 | ||||
| 差压量程≤55 kPa（8psia）时的绝压量程 | |||||
| 0.5~160 kPa | 0.07~23.2 psia | 2.243 | 1.6 | 30 | 0.02% |
| 差压量程为 105 kPa、220 kPa 和 300 kPa （ (15、30、43.5 psi)）时所对应的绝压量程 | |||||
| 0.5~400 kPa | 0.07~58.01 psia | 6.13 | 6 | 60 | 0.02% |
| 差压量程为 689~1034 kPa（100~150 psia ）时所对应的绝压量程 | |||||
| 14~1140 kPa | 2~165 psia | 17 | 20 | 1000 | 0.1%4 |
1.数据以精度模式采集，并进行 16 次平均 2.%FS 值是指所列最大绝压值的百分比 3.绝对压力范围可由用户配置，以提高分辨率 4. 70 °C 以下时的误差（未给出具体数值），在 70 °C 至 90 °C 之间为 ±0.15%FS | |||||
数字传感器——数据质量领域的革命性突破

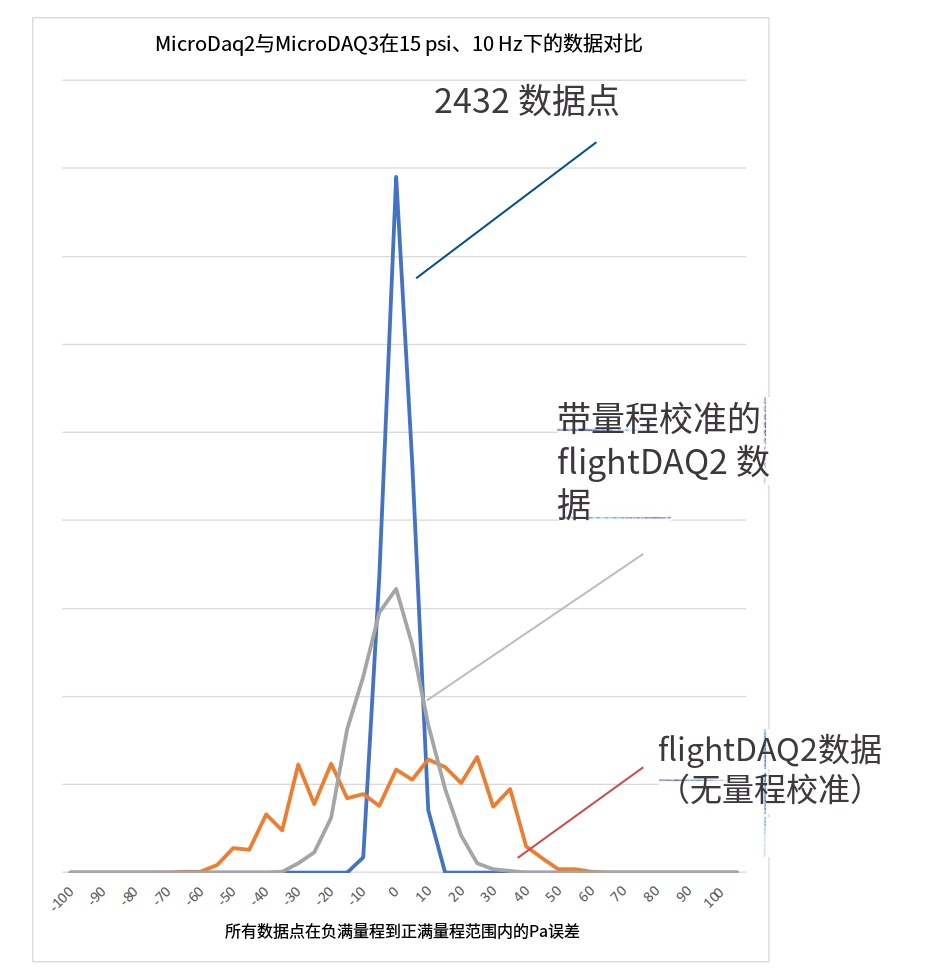

flightDAQ3中使用的数字传感器可提供无与伦比的数据质量。当对每个传感器输出的压力和温度数据应用我们的专有热补偿算法进行处理后，其结果不仅为压力扫描阀树立了新标准，相较于早期的flightDAQ2产品系列也实现了显著提升。与采用传统传感器的数字热补偿扫描阀的flightDAQ2数据相比，对面的直方图显示其值为15 psid 2432。该性能方案无需进行在线校准，且在大多数情况下无需重新归零。
2416 气动布局

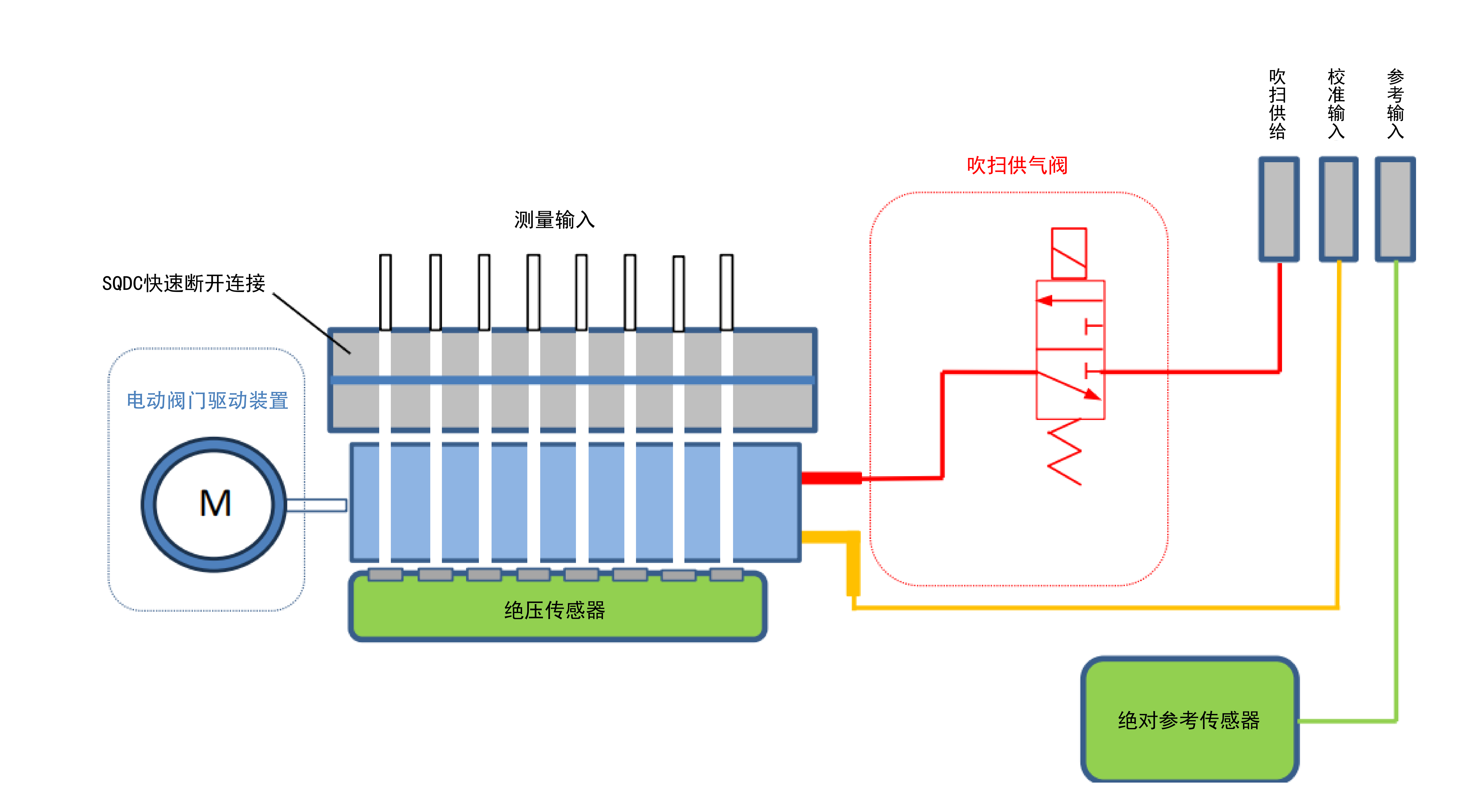

运行模式：

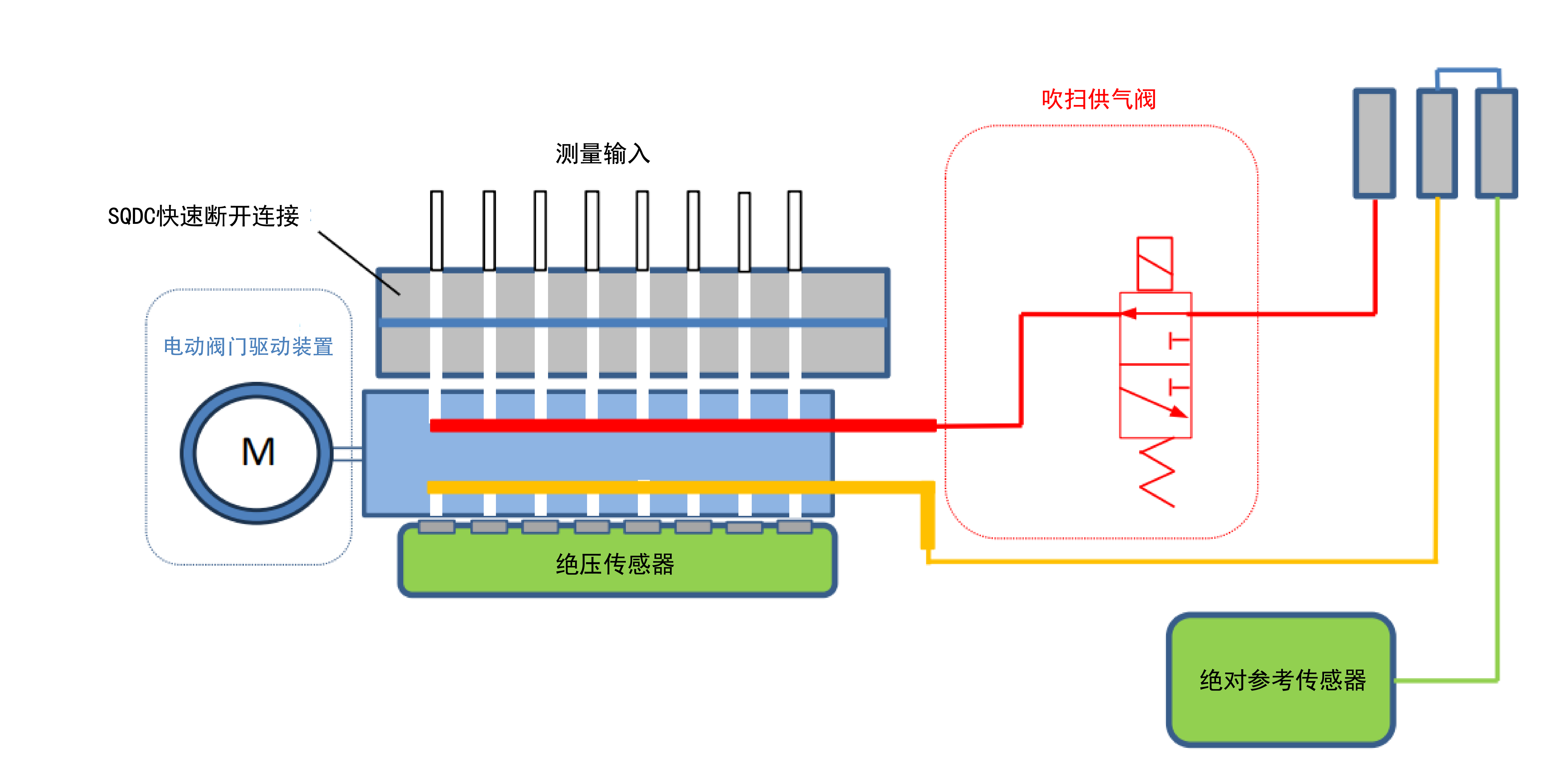

吹扫模式：

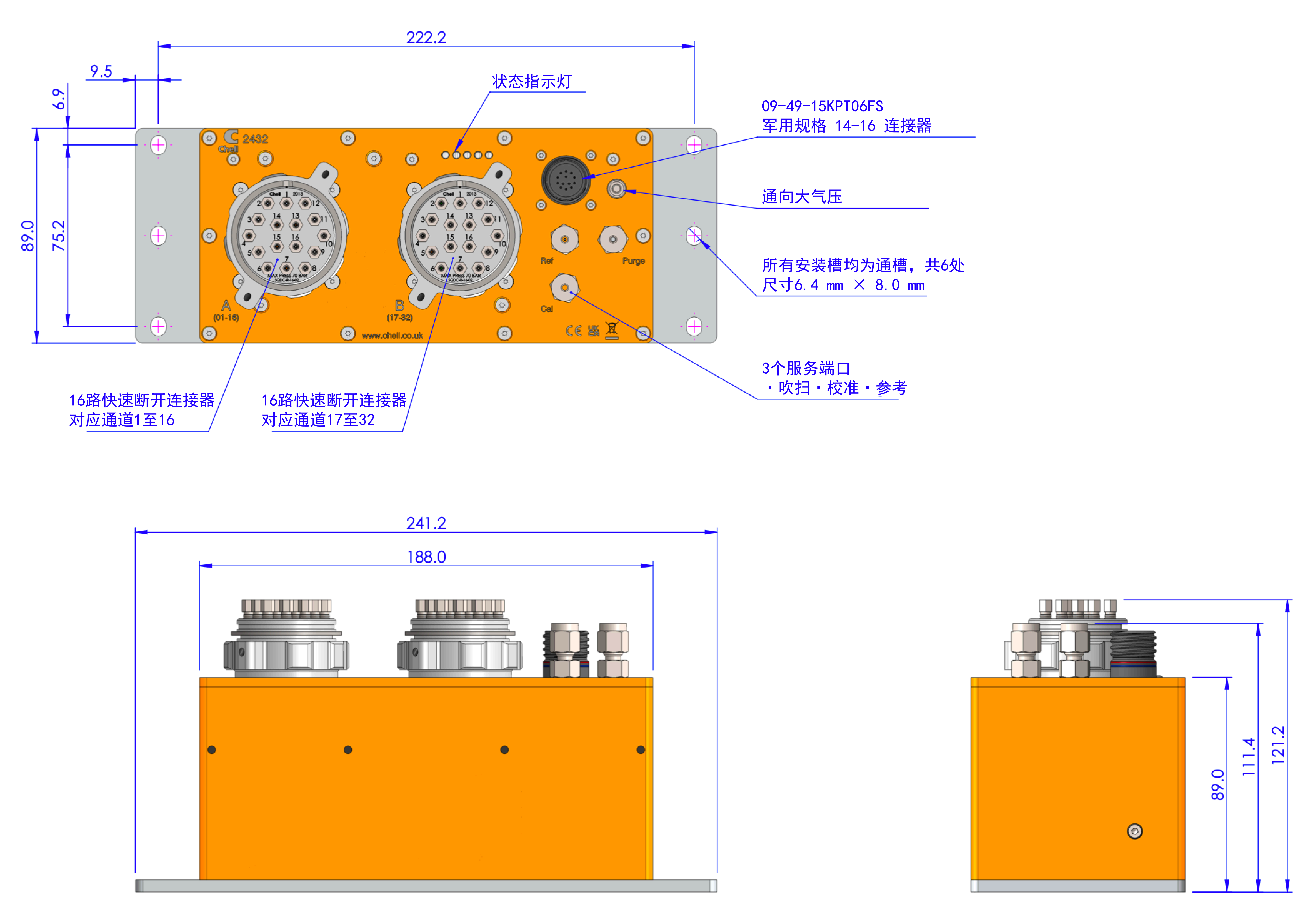

尺寸:

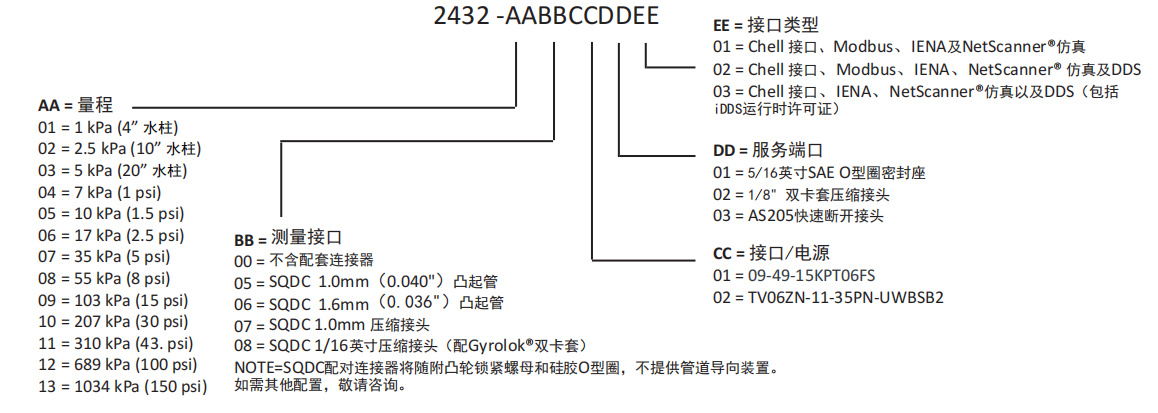

零件编号：
