压力传感器/变送器规格书是工程和科研专业人员最常接触却最难理解的文档之一。要解读规格书中报告的性能参数如何转化为实际应用中的性能表现，往往并非易事。关键环境参数时有缺失，而应达到的性能指标也常被误述。即便有制造商在规格书中包含热效应参数，也往往采用令人困惑的计算公式——这些公式综合了量程、跨度和读数百分比等参数，却未对如何将各类误差源整合为总体误差带估计做出说明。

本技术文档将剖析可能导致测量不确定度增加的主要因素，并明确定义典型传感器规格书中涉及的误差术语。

需要审阅的第一个数据表参数是压力测量不确定度相关的电气性能报告方式。根据ISA-S37.1-1975标准，"准确度（Accuracy）"这一术语应仅限于特性的一般性描述，而不应用于规格参数说明。在技术规格和传感器性能的具体描述中，优先推荐使用"误差（Error）"这一术语。然而，几乎所有通用传感器制造商仍在数据表中突出标注其压力传感器的"准确度"或"静态准确度"。该参数通常表示为实验室条件下的最佳拟合直线，更准确的术语应为静态误差带。对于大多数实际应用场景而言，这个数值通常只占总体总误差带的一小部分。准确度指标旨在反映热稳定传感器在无外部物理干扰时的潜在测量性能，而非在动态环境条件下的测试应用或工业环境中实际可能遇到的误差情况。

GENSORS 压力测量产品的技术规格通常分为两种类型：

1、测试、测量、产品开发与产品集成用传感器，通常标注静态误差带指标；

2、航空航天生产级及数字补偿型压力传感器，则普遍采用总误差带（TEB），如下图所示。

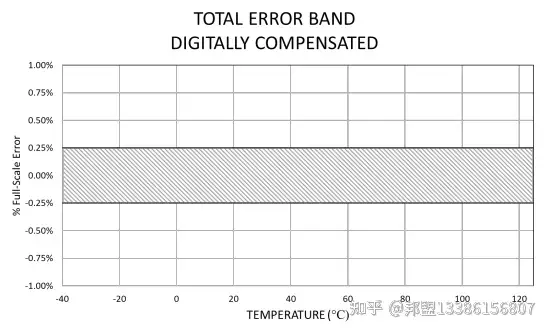

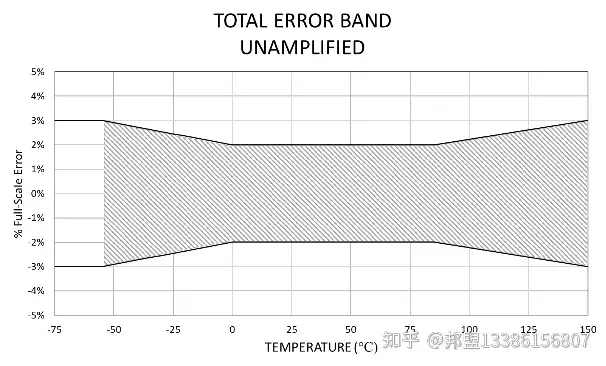

总误差带参数旨在反映传感器在真实环境因素综合作用下的实际安装性能。对于采用被动补偿的传感器，TEB通常以蝶形误差带形式呈现其随温度变化的特性（图1a）；而通过嵌入式集成电路实现主动数字温度补偿的传感器，则可获得更优的TEB性能（图1b）。

静态误差带（static error band）

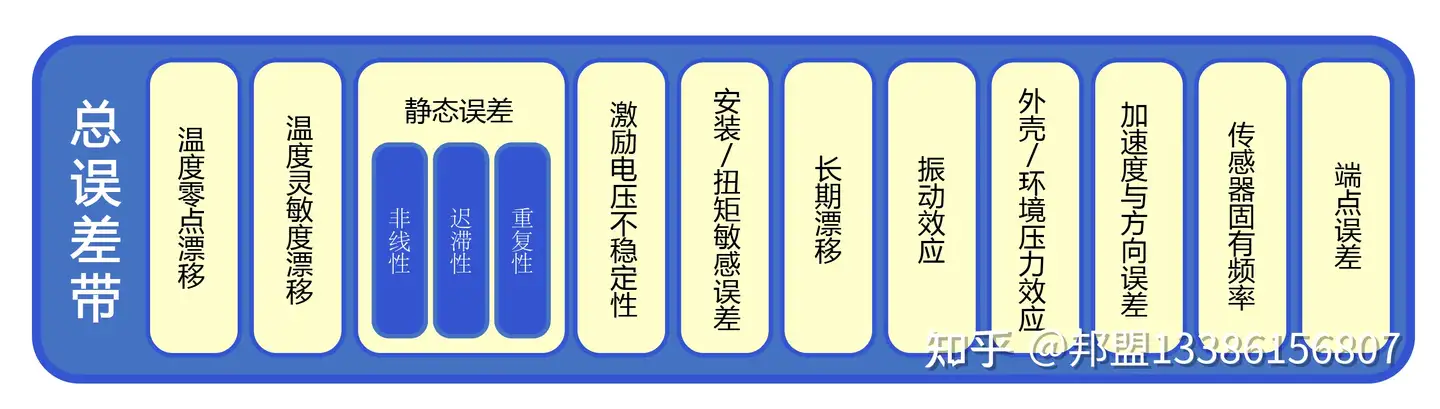

总误差带包含静态误差带。其中，静态误差带由传感器非线性、迟滞性及重复性误差的非温度相关分量经平方和根（RSS）合成。总误差带的其他构成要素如图2所示。

方程1 静态误差带= $\sqrt{非线性²+迟滞性²+重复性²}$

被动补偿（Passive Compensation）：通过机械或材料特性（如双金属结构）实现温度漂移抑制，无需外部供电。

主动数字温度补偿（Active Digital Compensation）：基于内置温度传感器实时数据，通过算法动态修正输出信号，显著提升全温区精度。

许多传感器制造商误将“静态误差带（Static Error Band）”与“准确度（Accuracy）”作为同义词混用。下文将对静态误差带的组成要素进行详细说明。

非线性（Non-Linearity）

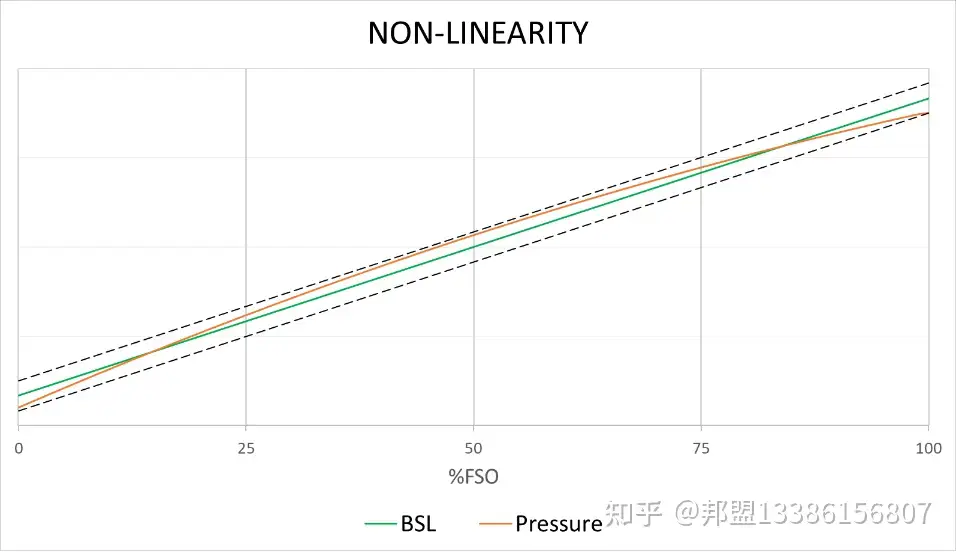

非线性（有时亦称线性度）定义为：在任一校准周期内，各校准点相对于指定直线的最大偏离量，以“满量程输出的±X.XX%（%FSO）”表示。相关图示参见图3。满量程输出（Full Scale Output, FSO） 为工作压力端点间的代数电压差值，通常由压力被测参量电压的最高值减去最低值得出。全量程范围（Full Range） 指被测参量从最低压力（如最大负数值，差分模式）至最高压力之间的增量范围。

迟滞性（Hysteresis）

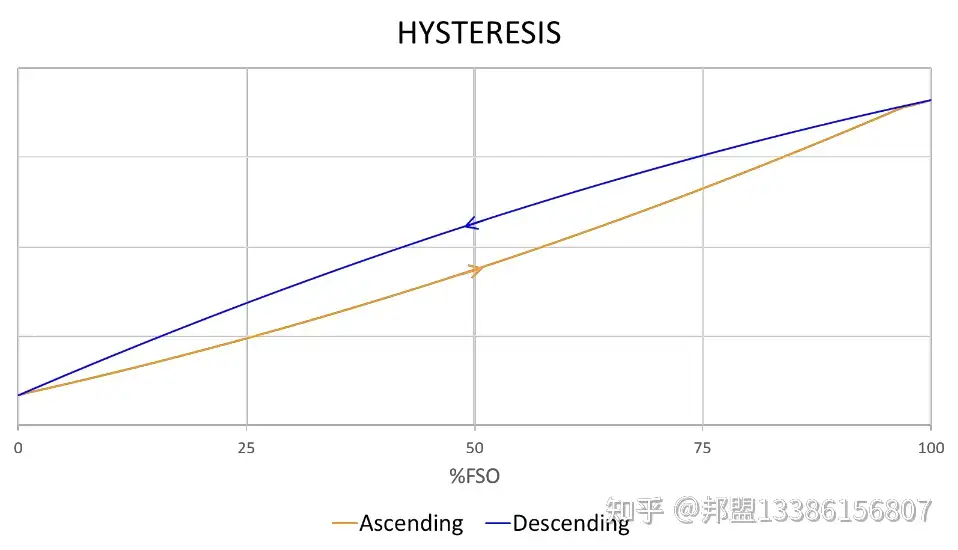

迟滞定义为：在指定量程内的任一压力值下，当压力先递增后递减时，输出读数间的最大差异值。该差异值取自同一校准周期，并以“满量程的±X.XX%（%FS）”表示。相关图示参见图4。

重复性（Repeatability）

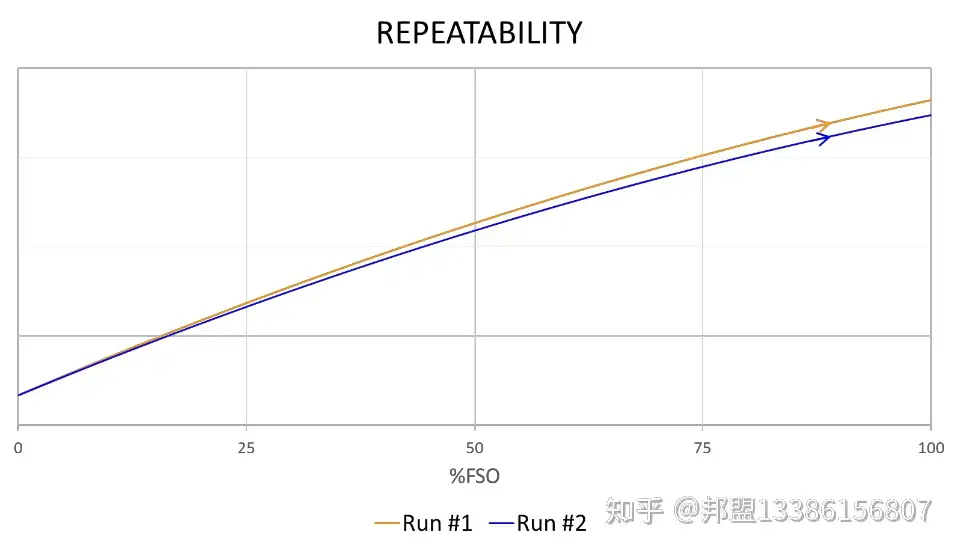

重复性（偶称“非重复性”）定义为：在相同条件及相同加压方向下，对传感器连续施加同一压力值时，其输出读数的复现能力。该参数以“满量程的±X.XX%（%FS）”表示，即压力读数的最大差异值。相关图示参见图5。

迟滞性与重复性的确定需基于两组独立数据集。对于绝缘体上硅（Silicon on Insulator, SOI）传感器，迟滞性和重复性对传感器静态误差带的综合贡献通常小于10%。

对于大多数量程的绝缘体上硅（SOI）压力传感器，其静态误差带通常为传感器满量程输出（FSO）的±0.1%或更低（基于最佳拟合直线法，BFSL）。最佳直线（Best Straight Line, BSL） 指校准曲线上两条最接近且能包络所有输出-被测参量数据的平行直线（图3中虚线）的中间线。非线性是静态误差带的最大贡献因素。值得关注的是，通过后处理（如简单多项式曲线拟合）可显著降低非线性误差。
曲线拟合的局限性及SOI传感器优势
曲线拟合无法修正由迟滞（Hysteresis）和重复性（Repeatability）引起的误差。然而，对于绝缘体上硅（SOI）压力传感器用户而言，得益于单晶硅压力敏感元件近乎完美的弹性特性及满量程下的低应力水平，迟滞和重复性误差通常难以测出。图4与图5通过放大绘制展示了迟滞和重复性曲线，以突显其潜在影响。图6所示为微型压力探头的典型静态误差曲线示例。特别注意：迟滞检测中，若传感器输出电压未完全返回初始值，但其偏差量远低于系统校准不确定度，则不可判定为迟滞误差。

热（或温度）零点误差（Thermal Zero Errors）
热零点漂移（Thermal Zero Shift）通常是通用型压力传感器中最大的单一误差源，其定义为环境温度从室温变化至工作温度范围极限时引起的零点偏移。图7展示了某传感器在0 PSIA下，温度从80°F升至180°F（ΔT=100°F）导致的输出变化。若系统设计支持在操作温度下原位校零，该误差可作为偏置处理并定期清零。

示例对比：
某款传感器已证实其静态误差带（基于最佳拟合直线法，BFSL）轻松满足±0.1% FSO（见图6），但其热零点漂移达-0.44% FSO/100°F。该产品的典型规格为±1% FSO/100°F。

热（或温度）灵敏度误差（Thermal Sensitivity Errors）
热灵敏度漂移（Thermal Sensitivity Shift）通常是通用型压力传感器中第二大误差源，其定义为环境温度从室温变化至工作温度范围极限时引起的灵敏度偏移。热灵敏度漂移随压力增大而加剧，需按读数百分比误差（% RDG）进行修正。该传感器的热灵敏度漂移附加误差约为 -0.42% RDG/100°F，其产品典型规格为 ±1% RDG/100°F。

热梯度误差（Thermal Gradient Errors）
压力传感器数据手册中通常不会标注热梯度效应引起的误差，但用户需注意：部分压力测量技术因结构特性，在温度梯度环境下易产生显著误差。例如，工业压力变送器中常见的 双电容单元设计（Dual Capacitive Cell Design） 极易引发大测量误差。

GENSORS介质隔离绝缘体上硅（SOI）压力传感器的技术优势：

超快热响应：采用微小型固态结构（压力敏感芯片为单晶硅整体结构，含力收集与传感元件），质量极低，热响应速度远超竞品技术。

内置热补偿机制：应变敏感元件直接生成用于补偿的热响应信号；

被动热补偿元件（Passive Thermal Compensation Elements） 不受温度影响，可外置于传感器本体，实时控制激励信号并自动补偿灵敏度，同时电学抵消大部分零点偏移电压。

激励电压不稳定误差（Excitation Instability Errors）
传感器的 零点被测参量输出（Zero Measurand Output） 或 残余电压（Residual Voltage） 及 满量程输出（Full-Scale Output） 均在特定激励电压下于生产过程中标定。对于无放大功能的传感器，维持桥式激励电压（通常为10 VDC）的精度与稳定性至关重要。激励电压偏离标定值将导致满量程输出成比例变化，而残余电压亦随激励电压变化，但其变化规律未必可预测或线性。

带放大功能压力传感器的优势：

内置稳压电路：传感器内部电子元件与桥式激励电源设计为最高稳定性；

同步温度补偿：电子元件与传感芯片在工作温区内同步补偿，显著降低热致误差。

GENSORS传感器激励电压适配性：

此设计允许用户采用10 VDC电源同时驱动 带放大 与 无放大 传感器，满足研发测试灵活性需求。

安装/扭矩敏感误差（Installation/Torque Sensitivity Errors）
安装误差（Mounting Error） 指因传感器安装及被测参量/电气连接导致的机械形变引发的误差。对于微型圆柱探头或扁平封装（Flatpack）压力传感器，不当安装会加剧零点偏移（Zero Offset）——任何施加于膜片或其邻近区域的应力均会改变零点偏移。例如，直升机桨叶等安装结构上的应力或弯曲可能引发扁平封装传感器的压力响应。

GENSORS传感器设计优势：

应力隔离设计：多款传感器采用结构优化，最大限度降低壳体传递应力（Case Transfer Stress）对压力敏感芯片的影响；

螺纹安装规范：螺纹式传感器对机械应力导致的零点漂移敏感性较低，但过度拧紧（Overtightening）可能损坏螺纹或传感器本体，引发显著零点误差；安装时需严格遵循数据手册标注的 扭矩规格（Torque Ratings），并确保传感器前端的无螺纹区域与周围材料保持非紧密接触（见图8示例）；

密封件选型：必须使用制造商提供或推荐的 O型密封圈（O-Rings） 或压溃垫片（Crush Washers），以实现无泄漏密封（Leak-Free Seal）。

安装指南支持：
GENSORS为每款螺纹式传感器提供安装指南，涵盖安装孔尺寸、公差及垂直度要求，确保应力分布均匀。

长期漂移（Long-Term Drift）
长期漂移定义为：在非被测参量作用条件下，传感器输出随时间发生的非预期变化。多数通用型压力传感器的压力敏感膜片由多种材料复合构成，同时兼具电信号转换功能。此外，此类传感器的原始输出信号显著低于绝缘体上硅（SOI）压力传感器（未经内外置放大时的输出）。复合材料的异质结构特性与低灵敏度特性叠加，导致其在长期使用、热循环、过压（Over-Pressure）及粘合剂蠕变（Bonding Agent Creep）后易产生高漂移量。

GENSORS传感器的抗漂移技术优势：

单晶硅单片结构：通过原子键合工艺形成复杂微结构，压力敏感单元为单晶硅整体结构，无材料界面失配风险；

极端环境稳定性：即便在严苛试验场（如燃烧室、高速风洞）中仍保持超高输出稳定性。

振动效应（Vibration Effects）
振动误差（Vibration Error） 定义为：在传感器指定量程内的任意被测参量值下，沿规定轴向施加特定振幅及频率范围的振动时，传感器输出的最大变化量。GENSORS压力传感器凭借极小质量与单晶硅整体结构（Monolithic Single-Crystal Construction），具备极高的固有频率（Natural Frequency）及极低阻尼比（Damping Ratio），其共振响应仅在被测对象激励频率超过 50 kHz 时方可测出。

外壳/环境压力效应（Case/Ambient Pressure Effects）
外壳/环境压力误差源于传感器外壳周围介质的环境压力变化。

GENSORS针对每款设计均执行应力分析（Stress Analysis），确保其压力传感器在壳体内的安装方式能按应用需求 隔离环境压力影响（Ambient Pressure Isolation）。

机械隔离设计：除超低量程型号外，微型化SOI压力传感器采用高机械隔离结构，最大限度削弱壳体应力传递；极端压力验证：GENSORS在深海控制模块发射器（Sub-Sea Control Module Transmitters） 领域拥有数十年经验，通过高压验收测试（Hyperbaric Acceptance Testing） 验证传感器在 2000BAR（200 MPa） 壳压下的精度可靠性。

加速度与方向误差（Acceleration and Orientation Errors）
加速度误差定义为：在传感器指定量程内的任意被测参量值下，沿规定轴向施加特定恒定加速度时，传感器输出读数与无加速度状态下的最大差异值。

GENSORS传感器仅在极端冲击（Extreme Shock） 条件下才表现出可测的加速度响应。

方向误差（Orientation Errors） 本质与加速度误差相同，但外部激励仅限于 ±1 g（重力加速度） 。若传感器相对于重力方向的姿态变化引发输出响应，则其校准与安装方向 必须与重力方向保持一致。多数低压通用型传感器易受姿态变化影响，而微型GENSORS压力传感器通常无此现象。

传感器固有频率（Sensor Natural Frequency）
传感器固有频率指完全组装的传感器中敏感元件自由振荡（非受迫振荡）的频率，亦称共振频率（Resonant Frequency）——即传感器输出幅值最大时对应的被测参量频率。

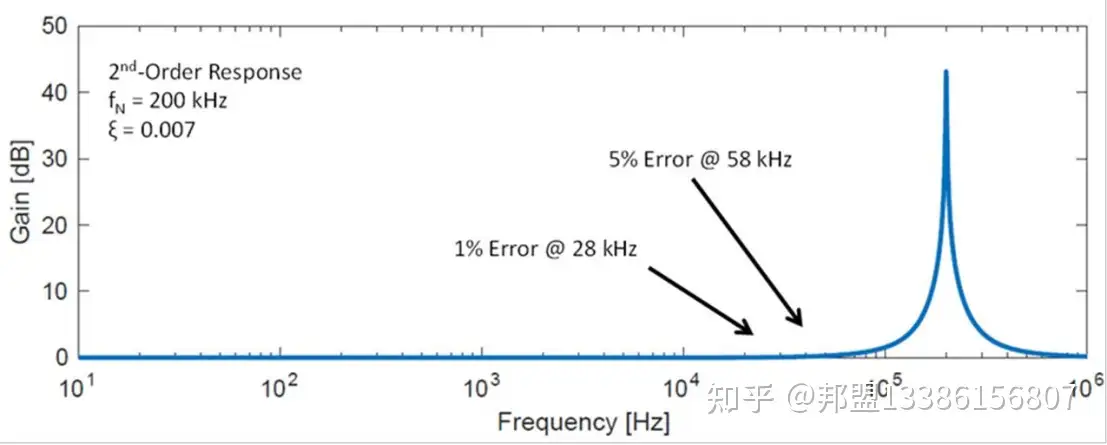

GENSORS 压力传感器对可听频谱（20 Hz–20 kHz）内的压力信号响应具有极低幅值误差。某款齐平安装、无屏蔽设计的15 PSID型压力传感器频率响应特性如图8所示，激波管实验数据证实其阻尼比（Damping Ratio） 为0.007，固有频率约 200 kHz。得益于高固有频率与超低阻尼比，该传感器可用频率上限可达 90 kHz（对应1 dB误差容限）。

通用传感器低频段局限性
在15 PSID量程范围内，其他通用型压力传感技术（如金属箔式、薄膜式、电容式）的输出电压可能因膜片机械放大效应（Mechanical Amplification） 在较低可听频段（20 Hz–2 kHz）内达到饱和状态。此类传感器的典型共振频率仅为 2 kHz，制造商通常将可用带宽（Usable Bandwidth） 限制在共振频率的20%以内（即≤400 Hz），以避免内部电子元件饱和。

通用传感器动态性能表征：

上升时间（Rise Time）：通用传感器常以上升时间（或响应时间）标定动态性能。1毫秒（1 mS）的上升时间对应传感器频率响应上限约 350 Hz。

端点误差（End Point Errors）
GENSORS数据手册明确标注 满量程输出（Full-Scale Output, FSO） 与 残余不平衡电压（Residual Unbalance） 的性能规格。为实现最小静态误差带（Static Error Band）而采用的优化设计与元件选型，可能导致小幅残余电压或非均匀满量程输出电压。通常情况下，残余电压的波动幅度小于满量程输出的±5%。此类电压参数通常未精密调控，以避免不必要的生产成本增加。

客户偏好——动态偏置电压（Live Offset）
多数客户选用带放大功能的传感器 时倾向设定如 500 mV ±25 mV 的动态偏置电压，原因如下：

1、单极性信号优势：输出电压始终非负，可选用单极性模数转换器（Unipolar A/D Converter） 以提升测量分辨率；

2、系统健康监测：500 mV动态偏置电压的存在可有效验证传感器接线正确、激励电压充足且输出符合预期，而 零压零电压（0 VDC） 设计无法提供此类诊断信息。
GENSORS先进制造工艺支持客户按系统需求定制 更严苛的公差等级（如FSO与残余电压），但此举将增加传感器成本与复杂度，且不改善静态误差带本身。类似地，通过复杂补偿网络或集成主动数字电路，可优化传感器的热零点漂移（Thermal Zero Shift） 与热灵敏度漂移（Thermal Sensitivity Shift） 性能。

数据手册中的典型值与标称值术语
压力传感器数据手册中的 “标称值（Nominal）” 与 “典型值（Typical）” 属于非确定性术语，适用于全系列产品。例如：某系列标称满量程输出（FSO）为100 mV，典型残余不平衡电压为±5 mV。除非涉及高频信号传输，否则 输入/输出阻抗（Input/Output Impedance） 的精确规格通常对性能无显著影响。

每支传感器的室温输入/输出阻抗实测值、标定灵敏度及满量程压力范围均列于校准证书（Calibration Certificate）。

热漂移性能与补偿方案：
热零点漂移（Thermal Zero Shift）与热灵敏度漂移（Thermal Sensitivity Shift）的 “典型值” 可能显著影响系统测量不确定度。GENSORS提供以下热漂移抑制方案（需在订购时指定，可能增加成本）：

1、数字补偿型传感器或在线放大器（适用频率＜10 kHz）；

2、五线制传感器（需额外温度信号通道及多项式拟合算法）；

3、定制温区补偿（缩小温区范围可降低漂移量）；

4、多温度点压力校准数据（需外置温度传感器）；

5、部分型号可选窄带热性能误差带（附测试数据）。

置信区间（Confidence Interval）
对于大多数测试、测量及研发用途的传感器，若未在实际工作环境中进行测量不确定度分析（Measurement Uncertainty Analysis），则无法确定其置信区间。静态误差带（Static Error Band） 仅可作为实验室条件下测量系统不确定度的一个组成部分。即便如此，也需对全系列传感器进行足够多次数的校准循环测试，以获得 95%置信度（2σ） 的正态分布结果。若被测传感器的重复性（Repeatability） 与迟滞（Hysteresis） 误差远小于非线性（Non-Linearity） 误差，则可适当减少校准循环次数。

航空航天级量产传感器与数字补偿型传感器的总误差带（Total Error Band, TEB） 需区别对待，因其规格反映的是正常工作条件下的安装性能。GENSORS通过多轮压力/温度循环测试严格筛除超差产品，并结合压力传感器的长期稳定性，可在数据手册限定工况内为上述两类传感器提供 99.7%置信度（3σ） 的性能保证。

全面理解压力传感器数据手册对研发与测试工程师而言仍具挑战，因传感器在实际应用中的性能表现难以量化，需依赖独立且高成本的测试。对未明确标注所有误差源及其贡献度的“准确度”术语应持审慎态度，此类产品在典型安装环境下的性能将显著劣于实验室条件。传感器或变送器厂商鲜少提供性能估算指南，即便标注独立误差源，其复杂的误差合成公式亦常导致同一团队工程师得出不同的预期性能评估结果。

GENSORS压力传感器的差异化优势：

误差可控性：除热漂移外，其他误差源在绝大多数应用场景中可忽略不计；

全误差量化：提供总误差带（TEB）规格，明确标注所有误差源的测量不确定度；

极端工况验证：每支传感器均附带全工作温区与压力范围的测试数据，且支持定制化模拟工况测试。

微机电系统（MEMS）优势：极低质量、超高固有频率、化学纯度极高的稳定单片式换能元件，在通用压力传感领域无可匹敌；

高频精密测量基础：深入理解传感器热特性并优化其在高频压力测量中的应用，是维持低测量不确定度的关键任务。
