挑战

• 对海量试验数据实行有效的管理，充分挖掘历史数据的价值

• 在不同部门之间进行高效的数据共享，便于团队协作

解决方案

• 应用 Simcenter Testlab Data  Management 系统进行试验数据管理

• 基于ASAM ODS 标准构建试验数据管 理系统

• 通过 Simcenter Testlab 平台的数据库 客户端对数据进行快速的上传、检索、下载

• 在 Simcenter Testlab 中对直接对数据 库中的各组数据进行后处理及对比分析

最终效果

• 实现了试验、分析及管理的“无缝”衔接

• 通用的数据管理平台，支持多种格式数 据，实现不同试验平台数据的统一管理

 • 灵活的用户权限配置。可根据要求，设 定不同用户级别的数据操作权限。

Simcenter Testlab Data Management  数据管理系统 (简称 Simcenter TDM) 基于 ASAM-ODS标准，采用了标准的数据模型 和数据管理机制，可帮助用户实现试验数 据的有效管理。  Simcenter TDM 采用 C/S 架构，即  Simcenter Testlab 试验分析软件直接作为 数据管理系统的客户端，访问基于ASAMODS 标准搭建的数据服务器。

Simcenter Testlab 试验数据管理系统架构

基于 ASAM-ODS 的服务器端

ASMA-ODS 标准被广泛应用于自动化 及试验数据的管理。其用户群体庞大，包 括国际上各大汽车主机厂及零部件厂、试 验台架及设备供应商，以及自动化测试领 域的相关厂商。西门子工业软件作为  ASAM 组织的成员之一，其试验系统的数 据格式及数据管理系统均符合 ASAM-ODS 标准。  Simcenter TDM 系统完全基于 ASAMODS 标准进行架构，通过 ASAM-ODS 标 准数据模型，实现试验数据的高效管理。  Simcenter TDM 数据管理系统所采用 的 ASAM-ODS 标准数据模型，包括了  Base model、Application model 和  Instances 三层结构。通过这三层模型结 构，可以实现数据管理的结构化，并确保 描述信息的完整性及试验数据的可追溯 性。其中 Base model 保证了底层数据模 型的一致性，Application model 可以满足 不同用户的定制化需求，Instances 则用 于试验数据及其属性的最终实例化。

Simcenter Testlab 客户端

Simcenter Testlab 软件直接作为数据 管理系统的客户端，不仅具备高效的数据上传、下载和检索功能，还能够无缝地实 现数据的后处理、对比分析、结果显示和 报告生成等功能。  数据所有自带的工程性信息，如测点 名称、方向、采样频率和试验日期等，均 会与数据自动同步上传以便于后期管理。 除此之外，用户还可以额外定义与数据相 关的其他描述性信息，如试验设备、试验 工况和被测对象等相关信息。  将数据的工程性信息和描述性信息与 数据本身进行同步管理，能大大提高后期 数据检索和对比的效率，确保数据的可追 溯性和数据信息的完整性。  Simcenter Testlab 软件强大的数据分 析、对比和报告功能，与 Simcenter TDM  系统高效的数据管理与检索功能相集成， 成功打造出了集 “试验 — 分析 — 报告  — 管理” 功能为一体的统一平台。

数据上传

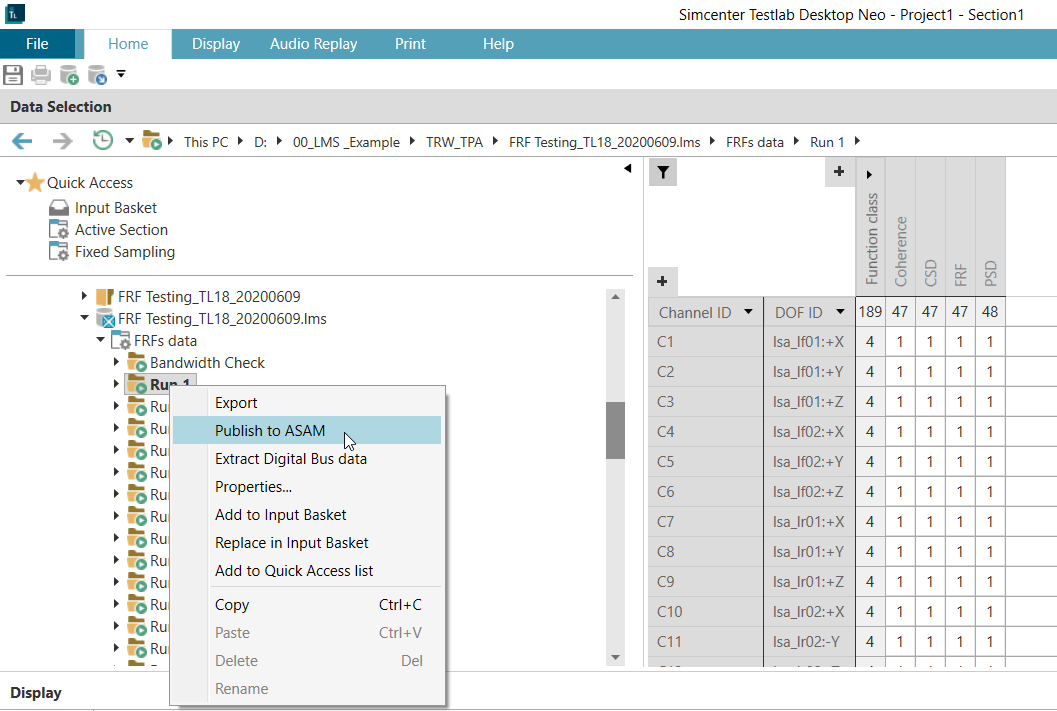

在 Simcenter Testlab 的数据浏览界 面，找到需要上传的数据，右键点击 Pubilsh to ASAM ，即可一键完成数据的上传。上传过程中，数据工程性信息会自 动上传，而且用户还可以根据需要，额外 添加一些与数据相关的其他描述性信息。

将描述性信息与数据同步管理，将大 大提高数据对比、分析、检索的效率。数据描述性信息同样采用了 ASAM-ODS 标准模型，包含如下三类信息：

• 被测对象信息（UnitUnderTest）

• 试验工况信息（TestSequence）

• 试验设备信息（TestEquipment）

此外，现场的试验照片也可以与被测 数据同步打包上传，用户可以直接在客户 端上进行照片的显示，搜索和下载。  Simcenter TDM 不仅支持常规的时域、频域等数据的上传与管理，还全面支持模态试验数据（几何模型、模态频率/阻 尼、模态振型等）的上传、检索、显示和 下载。  Simcenter TDM 具有数据的批量上传 功能。当历史数据较多或数据量较大时， 批量上传功能将大大提高上传效率。工程 师只需启动批量上传工具，数据即可在后 台自动完成批量上传。系统具有便捷的上传历史及上传状态 查询功能。通过上传历史及状态对话框， 可以方便地查看到每组上传数据的数据信 息、上传位置、上传人员信息、上传日期 与时间、上传至服务器中的路径，以及上 传状态等所有信息。

在 Simcenter Testlab 中，将数据一键上传至试验数据管理系统

数据检索

Simcenter TDM 具备高效的数据检索功能。既可以通过数据的工程性信息，也可以通过数据的描述性信息进行数据的快速检索。  数据搜索规则可以用户自定义。例如：通过数据的类型（工程性信息）、被测对象的型号（描述性信息） 和试验人员（描述性信息）等属性信息，进行数据 的快速搜索与定位。  搜索规则可以另存为“快捷搜索结果文 件”，将该文件共享给其它 Simcenter  Testlab 客户端，双击该文件，就可以快 速定位到之前搜索的结果，从而实现搜索结果在部门间，甚至企业间的快速共享。通过 Simcenter Testlab 的Pivot View  视图，可以对检索到的数据，进行快速的结果显示和交互式的对比分析。包括不同 被测对象之间，不同试验工况之间等各类场景下的数据对比分析。

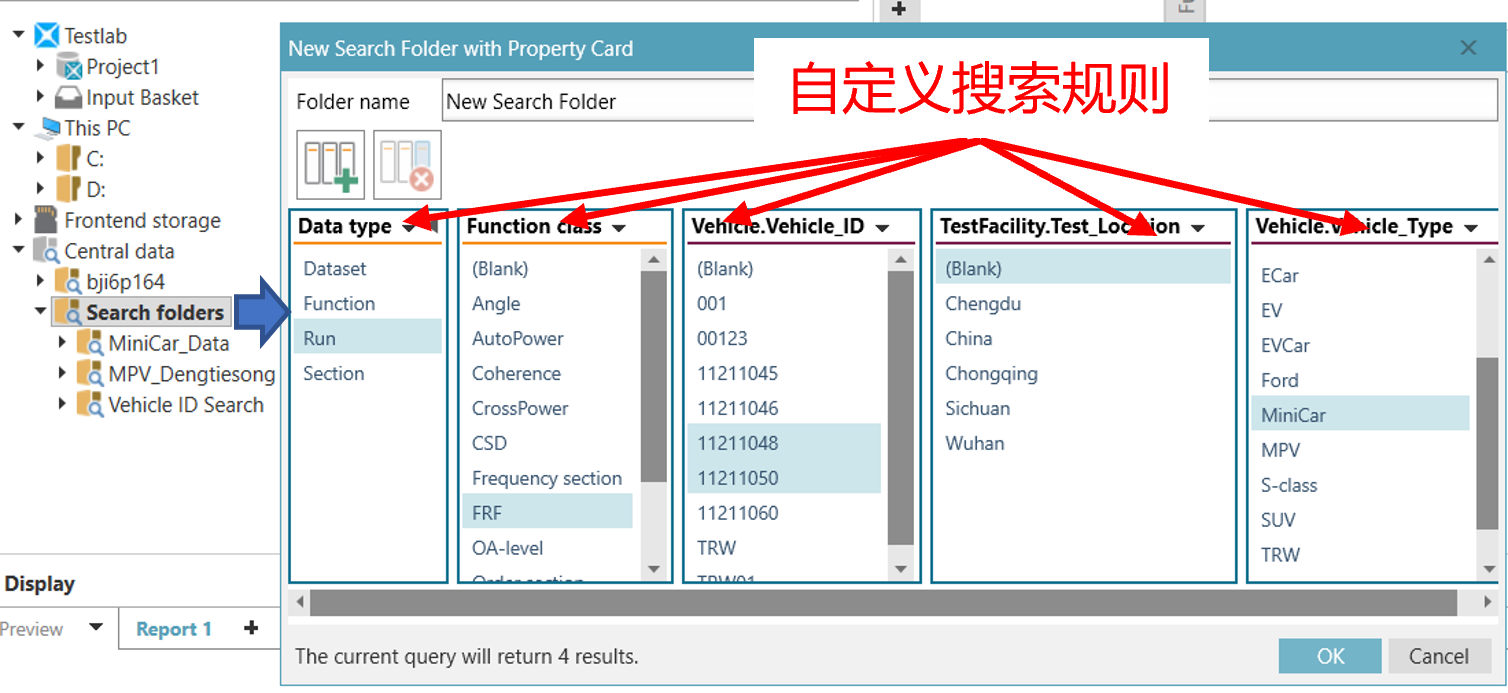

自定义搜索规则，在数据库中进行数据检索

数据下载

数据库中的数据和数据搜索文件夹中 的数据均可右键下载至本机电脑。  下载的数据会自动保存在 Simcenter  Testlab 的当前工程项目下，用户可以立 即开始数据的后处理、对比分析、报告生 成等工作。在数据下载过程中，Simcenter TDM  系统同样遵循 ASAM-ODS 数据模型，以 保证数据的所有工程性信息及描述性信息 的完整性。

Simcenter 试验数据管理系统的特点

• 遵守 ASAM-ODS 数据模型及架构的试 验数据管理系统。

• Simcenter Testlab 直接作为客户端，构 成了 “试验 — 分析 — 报告 — 管理” 所有功能为一体的完整平台。

• 支持高效的批量数据上传功能。海量数据后台自动上传，大大提高上传效率。

• 完整的NVH 数据管理，包括：时域、 频域、模态几何、模态振型动画、模态分析结果等各类型数据的上传与管理。

• 通用的数据管理平台，支持多种数据格式，可实现不同试验平台数据的统一管 理。

• 完善的用户权限配置功能。根据用户的不同级别，制定不同的数据上传、读取、下载等权限。

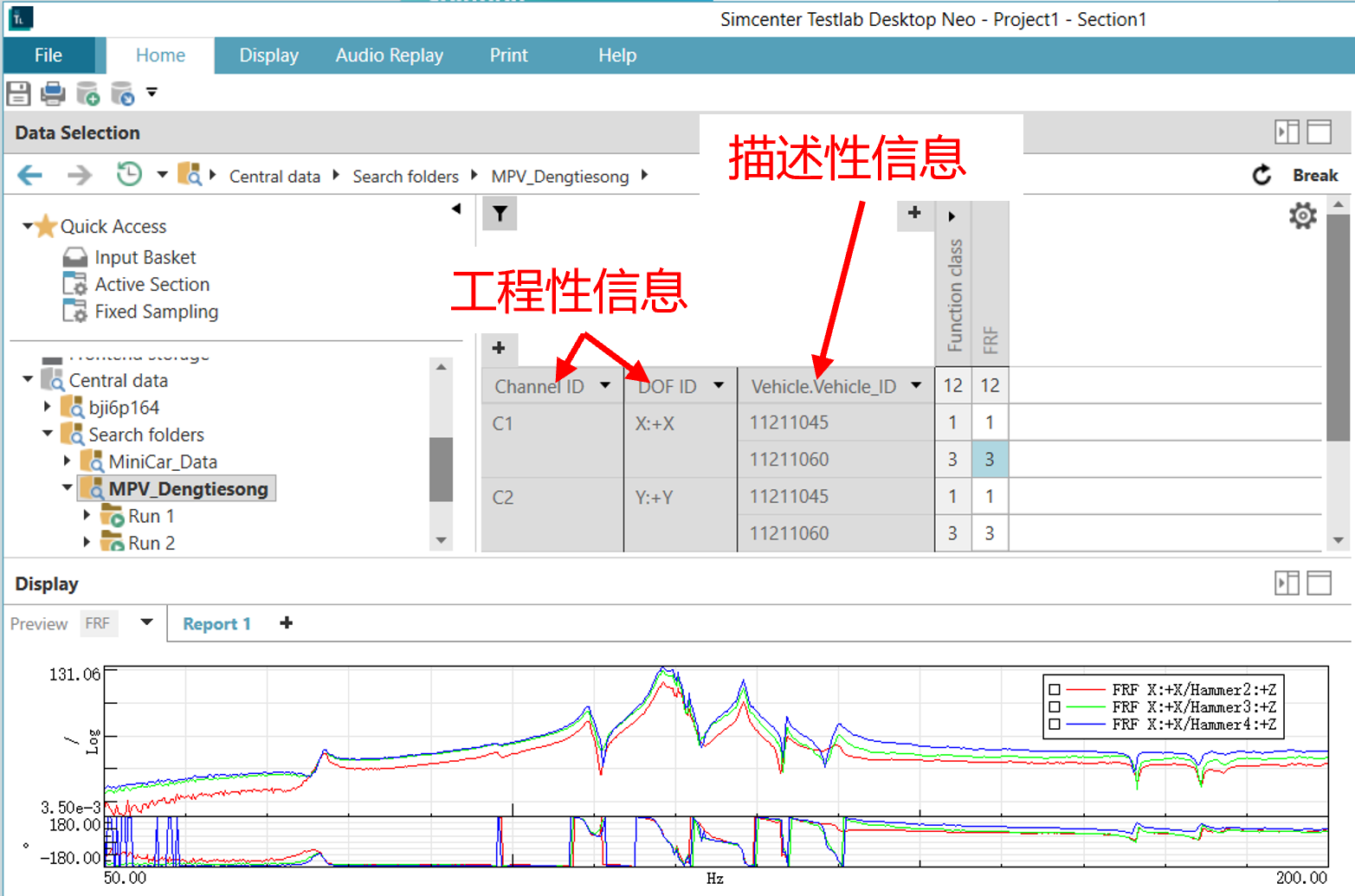

基于Pivot View(矩阵视图)快速进行数据的对比分析

通过试验数据管理系统的建设，可以有效地管理和利用数据，此后不会因为某个测试工程师的退休或离职导致数据的丢失，服务器的 数据对所有的用户实现共享和协同，通过数据标识的检索，可快速定位数据位置并获取数据的详细信息，加以评估和快速利用，能够节省大量的时间，提高试验数据处理的效率。
