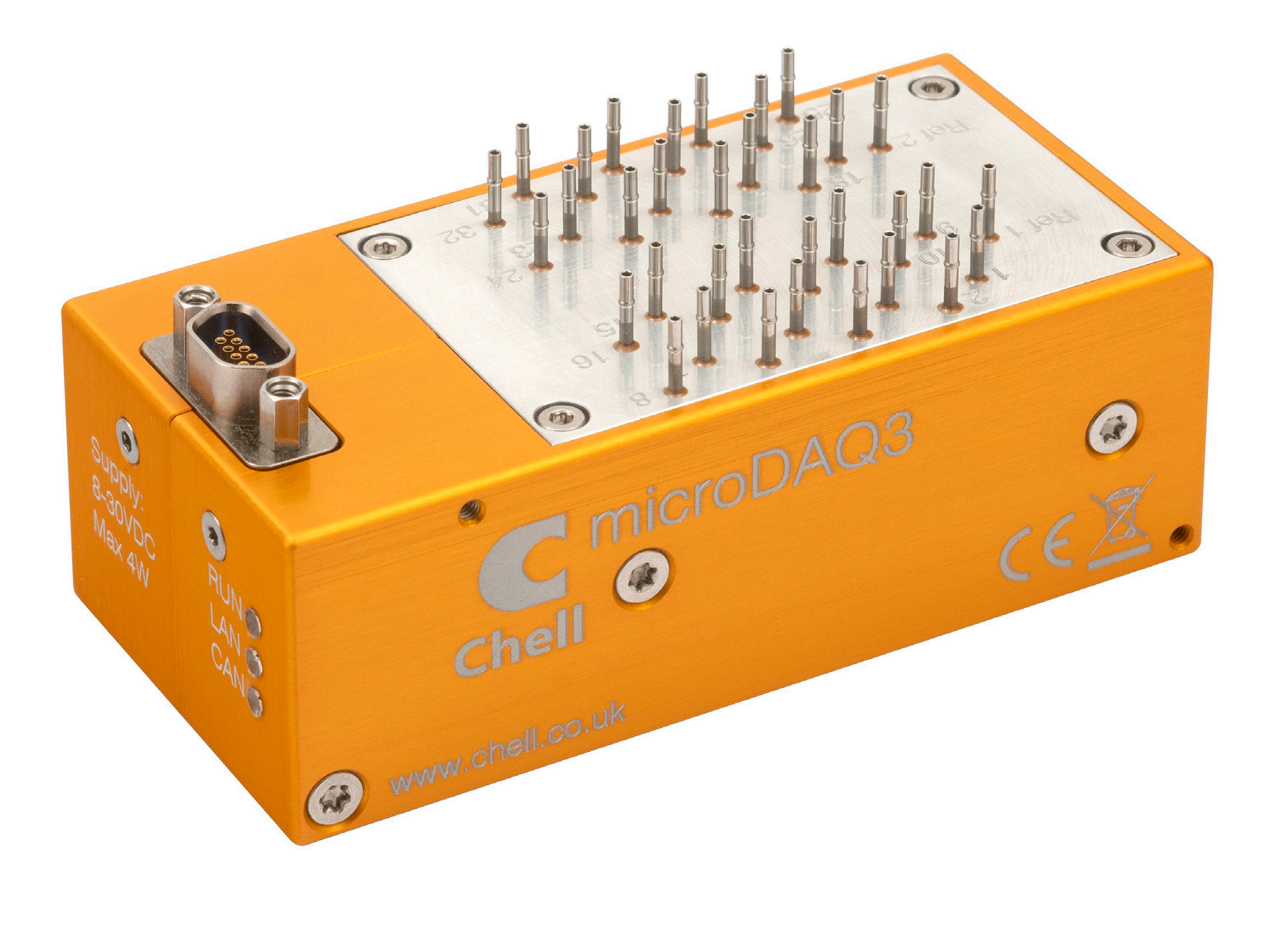

microDAQ3-32-HP 32 通道高压压力扫描阀
产品核心亮
- 顶尖数据采集精度：满量程最高精度可达 0.03% FS
- 最大测量量程覆盖至 11 bar
- 高速采集：单通道最高 400Hz 采样速率
- 支持绝对压力、差压两种测量模式
- 可选电控吹扫调零阀组件，实现通道吹扫与零点复位功能
- 标配 IEEE 1588 PTPv2 硬件时间戳同步功能
- 标准温度补偿区间：-20 ~ 90℃
- 每通道独立配置 24 位模数转换器（ADC）
- 数据输出接口：百兆以太网（TCP/UDP）、CAN 总线
- 可选快拆式测压接头顶板
- 内置网页服务器，可通过以太网完成全部参数配置
产品概述
Chell microDAQ3-32-HP 是成熟 microDAQ3 系列压力扫描阀的高压升级型号。本扫描阀搭载高精度高压数字压力传感器，实现行业顶尖的压力采集精度。 设备全部传感器均为绝对压力传感器，用户可自由选择输出绝对压力数据或差压数据；差压模式下，测量通道压力数值减去参考通道绝压得到差压结果，支持单路参考通道独立使用，或两路参考通道取平均值作为基准。
microDAQ3-32-HP 绝对压力测量量程为 0~1140 kPa，可在任意静压工况下完成差压测量。设备可通过以太网、CAN 总线、IENA 协议输出经温度补偿的工程单位差压 / 绝压数据，单通道最高采样速率 400Hz。
本型号可选配电控吹扫阀，实现管路吹扫与零点复位功能。该阀门经过多年研发，内置高精度位置检测与电机电流监测，运行稳定可靠；若工况无需吹扫功能，可选用无阀版本，降低设备成本与整机体积。
设备搭载高精度传感器，每个测压端口配套两路独立 24 位 ADC：一路采集压力信号，一路采集温度信号。高精度测温可实现宽温域内几乎完全消除温度带来的测量误差。
技术参数表
| 参数分类 | 参数项 | 技术规格 |
|---|---|---|
| 通用参数 | 可选差压量程 | 689 kPa（100 psid）、1034 kPa（150 psid） |
| 通道数量 | 32 通道 | |
| 最大采集速率 | 单通道 400 次 / 秒 | |
| 数据输出总线 | CAN 总线、以太网（TCP/IP、UDP）、IENA 协议 | |
| 以太网规格 | 百兆 TCP/IP、UDP 协议，用户可自定义配置 | |
| CAN 总线规格 | CAN 2.0B | |
| 性能参数 | 系统精度 | 详见后文性能表格 |
| 绝对压力量程 | 14 kPa ~ 1140 kPa（2.0 psia ~ 165 psia） | |
| 静压限制 | 无限制，仅需保证全部被测压力落在传感器绝对量程内 | |
| 破坏压力（全量程通用） | 1380 kPa（200 psig） | |
| 输出分辨率 | 16 位，± 满量程 / 65536 | |
| 系统原生分辨率 | 24 位 | |
| 机械尺寸 | 带阀机型（宽 × 深 × 高，不含测压接头） | 80 × 37 × 34 mm |
| 无阀机型（宽 × 深 × 高，不含测压接头） | 80 × 37 × 27 mm | |
| 整机重量（带阀 / 无阀） | 205 g / 157 g | |
| 外壳防护等级 | IP54 | |
| 标准测压接头 | 1.0 mm（0.04"）或 1.6 mm（0.063"）扩口接头 | |
| 吹扫接头（仅带阀机型） | 2.3 mm（0.09"）扩口接头 | |
| 最大吹扫压力 | 15 bar 表压 | |
| 吹扫流量 | 吹扫气源 1 bar：22 SLPM；2 bar：46 SLPM；3 bar：66 SLPM | |
| 电气参数 | 直流供电输入 | 8~30 VDC |
| 整机功耗 | 无阀版 1W；带阀版 4W | |
| 电气连接器 | 9 针微型 D 型母座；推荐配套插头：Glenair MWDM2L-9PS（焊杯款） | |
| 环境耐受 | 工作温度范围 | -40 ~ +90℃ |
| 温度补偿区间 | 标准 0 ~ +90℃；可选 - 20 ~ +90℃ | |
| 存储温度范围 | -40 ~ +90℃ | |
| 适用环境大气压 | 5 mbar 绝压～2.5 bar 绝压 | |
| 振动耐受 | 航空标准 DO160E S 类 W 曲线，单轴持续 1 小时；风扇叶片冲击工况（20g，2kHz） | |
| 冲击耐受 | 航空标准 DO160F 第 7 节，风扇叶片脱落冲击（40g，11 m/s） | |
| 最大相对湿度 | 50℃环境下 95%，无凝露 | |
| 时序同步 | 时间同步协议 | IEEE 1588 PTPv2 |
| 时间戳分辨率 | 1 μs | |
| 硬件触发信号 | 5 V TTL 脉冲，最高 1000 Hz，最低 0.5 Hz |
差压量程性能参数表
| 差压量程（±） | 等效英制量程 | 传感器最大绝对量程 | 输出分辨率 (Pa) | 标准偏差 (Pa) | 95% 置信区间总误差 |
|---|---|---|---|---|---|
| -83 kPa ~ 689 kPa | -12 ~ 100 psi | 14 kPa ~ 1.14 MPa | 21 | 16 | 400 Pa / 0.06%FS |
| -83 kPa ~ 1034 kPa | -12 ~ 150 psi | 14 kPa ~ 1.14 MPa | 30 | 18 | 600 Pa / 0.06%FS |
备注：
- 差压量程基准参考压力为 1 bar；参考压力可浮动，所有测量值不得超出传感器最大绝对量程；
- 传感器允许最大绝对压力范围；
- % FS 代表对应差压量程满量程百分比；
- 测试条件：100Hz 采样，16 次数据平均滤波；
- 70℃以内误差 0.06% FS；70~90℃区间误差升至 ±0.1% FS。
绝对压力量程性能参数表
适配 689kPa（100psi）、1034kPa（150psi）差压量程机型
| 绝对压力量程 | 输出分辨率 (Pa) | 标准偏差 (Pa) | 95% 置信区间总误差 |
|---|---|---|---|
| 0 ~ 1140 kPa（0 ~ 165 psia） | 17 | 20 | 1000 Pa / 0.1%FS |
备注：
- 测试条件：100Hz 采样，16 次数据平均滤波；
- % FS 为最大绝对量程百分比；
- 标准最低标定绝压 14 kPa，更低量程可联系厂商定制；
- 1140kPa 量程最低可测绝压 11 kPa；
70℃以内误差 0.1% FS；70~90℃区间误差升至 ±0.15% FS。
绝对压力传感器核心优势
microDAQ3-32-HP 采用高端数字传感器，每通道独立配备压力、温度两路 24 位 ADC；全部传感器（含参考通道）均在 0~1140 kPa 绝压区间完成出厂标定。 如需输出绝压数据，用户可在 0~1140 kPa 范围内自定义输出量程，充分利用 16 位输出的全部分辨率。
差压输出模式下，两路参考通道可单独使用或取平均值，测量通道压力减去参考压力得到差压数值。设备出厂按指定差压量程预标定，最大化 16 位输出分辨率；只要被测压力区间落在传感器绝压量程内，即可兼容任意静压。 举例：150 psi 量程 32MD3-HP 机型，可在 100 psi 静压下完成 ±50 psi 差压测量。
采用绝对压力传感器带来多项核心优势：
- 用户可一键切换绝对压力、差压两种测量模式；
- 差压、绝压测量精度均达到行业顶尖水平；
- 输出差压数据的同时同步输出参考通道绝压，无需额外外接大气压力传感器；
- 全部通道统一输出绝压数据，可完全取消外部参考气源；
- 无内置参考腔容积，对参考压力变化（如海拔波动）响应速度更快，显著提升数据采集质量。
吹扫阀组件说明
本款全新电控吹扫阀历经多年研发，无需外接气源驱动，采用高精度大扭矩电机 + 齿轮箱结构驱动；阀门位置控制精度 5μm，实时监测电机工作电流，保障长期稳定、可重复的吹扫动作。
阀门完成 10000 次循环耐久测试，内置循环计数功能，便于提前规划设备维护；阀门吹扫流量经全压力区间标定，吹扫流量优于市面同类压力扫描阀。

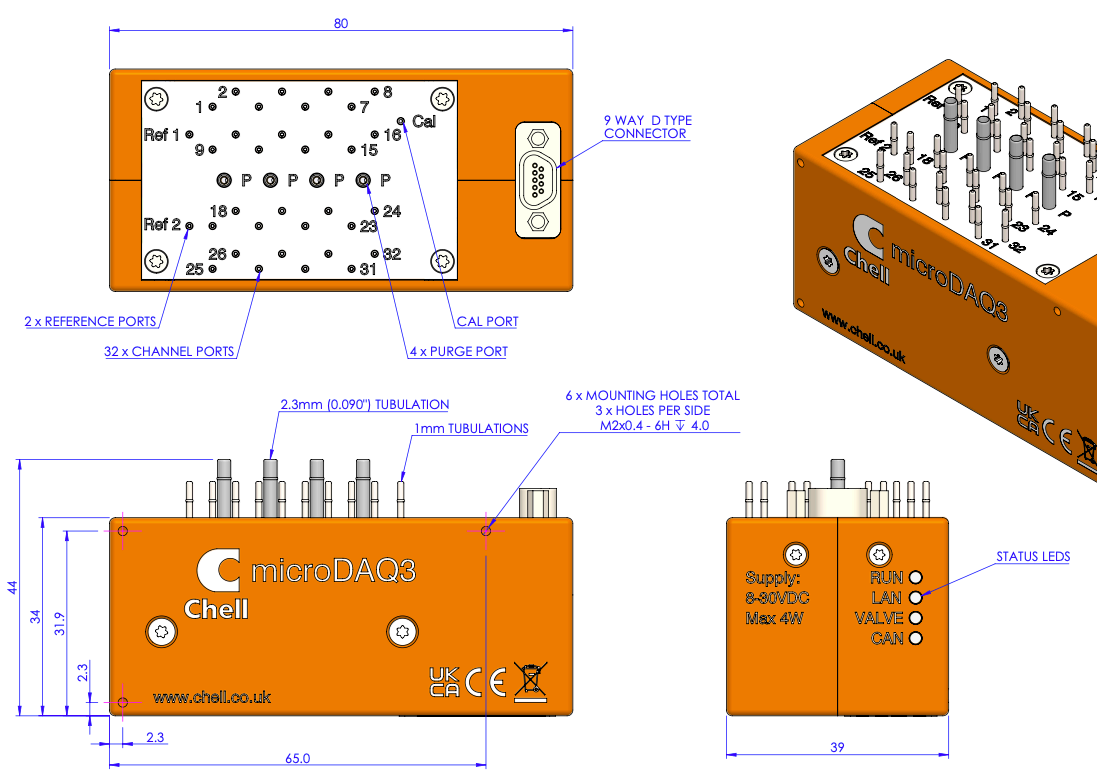

带阀产品尺寸

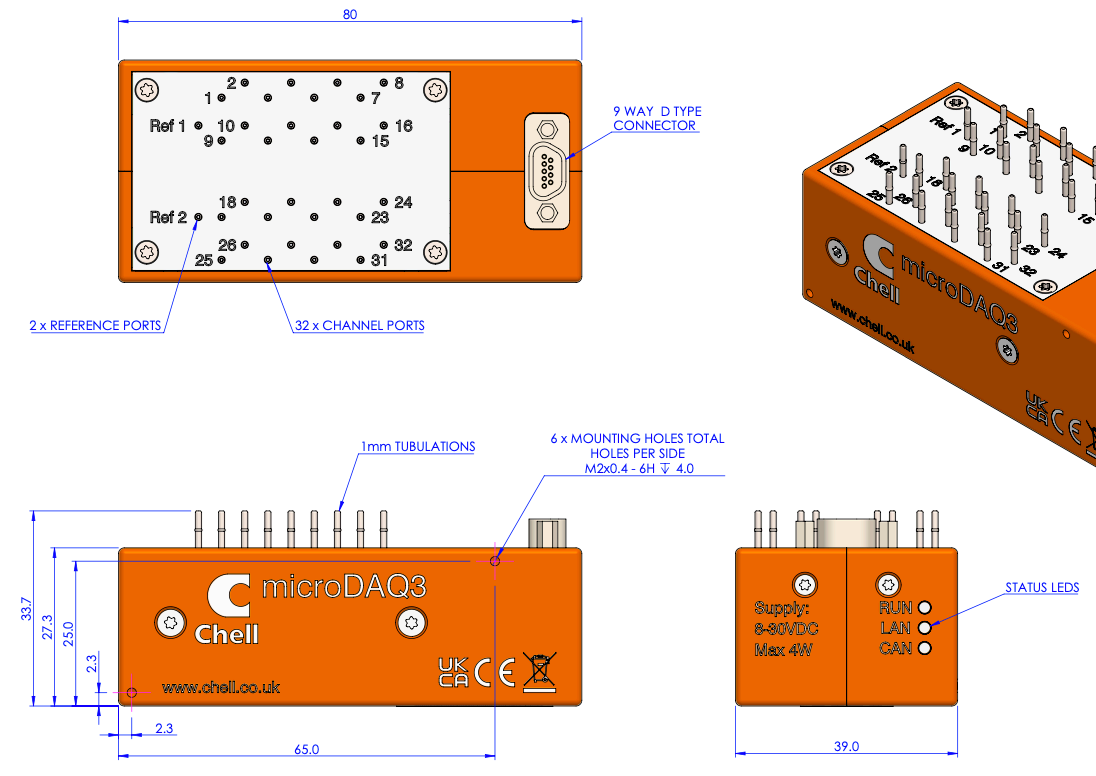

无阀产品尺寸
选型请直接联系我们
