Chell Instruments
2416 压力扫描阀
核心特点
•无与伦比的数据质量：最高可达全量数据的0.02%
•所有通道均支持 24 位同步数据采集
•多量程及现场传感器更换
•电动三位置换向阀（运行-校准-排放）
•吹扫气体压力测量
•可在0~90 ℃（可选范围：-20~90 ℃）范围内实现热补偿，并可选配内部加热器
•高速：每个通道为 1 kHz
•绝对测量值与差值测量结果
•以太网供电
•配备 IEEE 1588 PTPv2 时间戳功能
•每个通道配备 2 个 24 位模数转换器（用于测量压力和温度）
•支持通过Gbit以太网（TCP/IP和UDP）、Chell原生协议、Modbus、Netscanner ®协议、iDDS及 IENA 进行数据传输
•可快速断开的测量接头可供使用
•可通过嵌入式Web服务器在以太网环境中实现完全可配置
产品介绍：

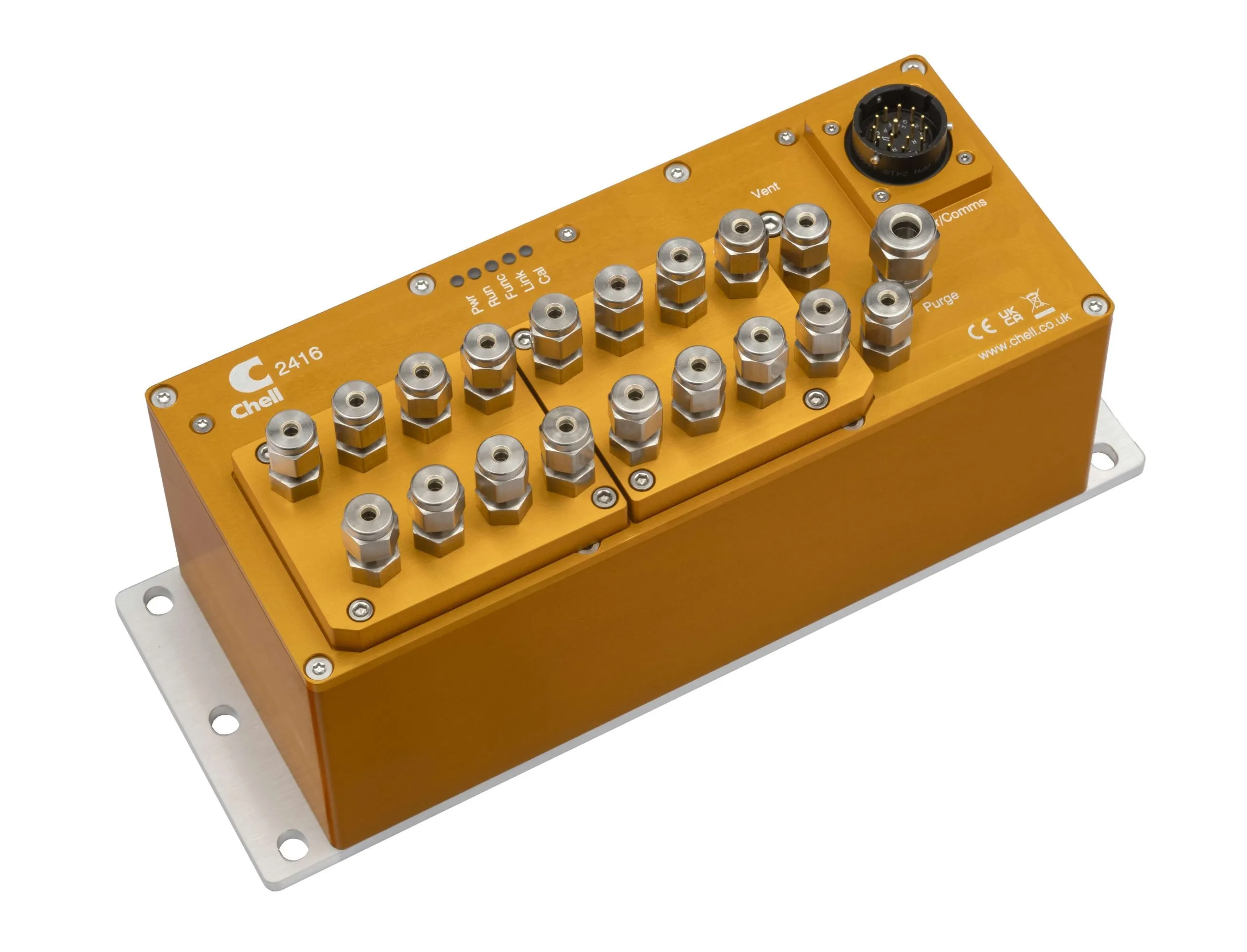

Chell 2416是一款16通道工业压力扫描阀。与microDAQ系列产品及2432型号一样，该设备采用高精度数字绝对传感器，即使在最严苛的工况下也能提供卓越性能。
2416型设备专为提供现代压力扫描仪的所有理想功能而设计，包括三位置电动梭阀、每个端口均配备可测量压力与温度的数字传感器、所有通道的同步数据采集功能，以及一套无可比拟的输出接口组合，适用于大多数安装场景。
Chell 2416可通过以太网采用Chell原生协议、Modbus、 IENA 及iDDS协议，以每通道最高1kHz的速度输出经差分或绝对温度补偿处理的工程单元压力数据。为便于与现有系统集成，该设备还具备Netscanner®仿真模式，可支持Netscanner命令中的大部分功能。
Chell 2416型设备配备电动驱动的穿梭阀用于吹扫和归零操作，从而无需像其他扫描仪那样使用高压供气管路。该设备还能测量并控制吹扫气体流量，彻底消除对外部阀门的需求。该穿梭阀具备位置反馈功能、电机电流监测功能以及穿梭次数计数功能，有助于规划维护需求。其阀门寿命经测试可达到10,000次循环运行。外部测量连接器通过5/16至24规格的SAE O型环凸台实现安装，用户可灵活选择使用1/8英寸双套管压接接头或AS205快速接头。此外，这些接头还可安装于两块八通道快速接头板上。2416配备智能电源模块，兼容直流电源和PoE供电方式。当检测到直流电源时，设备将始终使用直流供电；否则会与支持PoE的交换机协商供电方案，从而简化集成流程。
2416型号可选配软件控制的内置加热器（不会增加外壳尺寸）。使用PoE供电时，内部温度可升至200°C；使用28 VDC电源时则可达250°C。建议在移动内部排污/校准阀时，内部温度应保持高于0°C。
技术参数：
| 基础通用参数 | |
| 可选差压量程 | 1、2.5、5、7、10、17、35、55、105、210及300、700、1000、2750、5000、7000 kPa |
| 通道数量 | 16路常规差分信号或8路真差分信号（含参考信号及清除信号） |
| 最大采集速率 | 单通道 1 kHz（iDDS 输出端为 200 kHz） |
| 数据输出 | |
| 数据输出接口 | CAN 总线、以太网（TCP/IP、UDP）、IENA |
| 以太网规格 | 支持千兆以太网（TCP/IP 及 UDP）、Chell、Modbus、Netscanner、IENA 和 iDDS 等多种通信协议 |
| CAN 总线规格 | 10/100/1000 Base-T TCP/IP 或 UDP(用户可配置) |
| 性能指标 | |
| 系统测量精度 | 详见下文精度表格 |
| 管线压力效应 | 可忽略 |
过载压力 / 验证压力（表压） （传感器损坏或校准变更前的压力限值） | 量程1~300 kPa：1.5 MPa（15 bar） |
| 量程700~2750 kPa：4.5 MPa（45 bar） | |
| 量程5000~7000 kPa：10MPa（100 bar） | |
壳体爆破压力（表压） （超过此值可能导致密封失效和结构损坏） | 量程1~2750 kPa：7 MPa（70 bar） |
| 量程5000~7000 kPa：10 MPa（100 bar） | |
| 输出分辨率 | 16bit或32bit |
| 系统采集分辨率 | 24位 |
| 机械结构参数 | |
| 外形尺寸 | 241 x 89 x 115mm |
| 标准壳体重量 | 3.5kg |
| 外壳防护等级 | IP67，带单向安全阀 |
| 测量接口 | 接口可选为 5/16"-24 SAE O型圈密封座（配 1/8" 双卡套压缩接头）或 Chell AS205 快速断开接头。1.0 mm 和 1.6 mm 的管路可通过配套的快速断开接头板实现连接 |
| 校准端口与参考端口 | 5/16"-24 SAE O型圈密封座，配1/8"双卡套压缩接头，或AS205接头 |
| 吹扫端口 | 5/16"-24 SAE O型圈密封座，配1/4"双卡套压缩接头 |
| 最大吹扫压力 | 7 bar（表压） |
| 吹扫流量 | 1 bar 时 40 SLPM，2 bar 时 60 SLPM，3 bar 时 120 SLPM |
| 电气参数 | |
| 直流电源 | 电源：18–32 VDC，智能感应，最大10W（加热时25W）；典型电流0.2A @24VDC（加热时1.2A） |
| PoE 规格 | IEEE 802.3at（支持 Type 1 和 Type 2），最大功率 25W |
| 电气接头 | 型号 09-49-15KPT06FS |
| 环境适配参数 | |
| 工作温度范围 | 0~+90°C（使用内部加热器时，工作温度范围为 -20°C / -25°C ~+90°C） |
| 温度补偿范围 | 0~+90°C（配备内部加热器及阀门操作功能时，温度范围为 -20/-250~+90°C） |
| 可选温度补偿范围 | -20 至 +90°C（使用内部加热器且未开启阀门时，温度范围为 -40/-450~+90°C） |
| 存储温度范围 | -55 至 +90°C |
| 内部加热器性能（FF=03,04） | 采用以太网供电（PoE）时，温升为 +20°C；采用 28V 直流供电时，温升为 +25°C |
| 环境气压适配 | 5 mbar绝对压力（海拔 10 万英尺）~2.5 bar绝对压力 |
| 振动耐受 | 航空标准 DO160E S 类 W 曲线，单轴持续测试 1 小时；模拟风扇叶片故障工况（20g，2 kHz） |
| 冲击耐受 | 航空标准 DO160F 第 7 章 节风扇叶片脱落工况（40g，11 m/s） |
| 电磁辐射干扰 | MIL‑STD‑461‑E*：RE102（空间平台） |
| *本产品不得用于安全关键性应用场景，亦不可依赖其防止人员伤亡或财产损失。 | |
| 时序与数据同步 | |
| 时间戳 | IEEE 1588 PTPv2 |
| 时间戳分辨率 | 1 μs |
| 硬件触发（仅直流供电型号支持） | 5 V TTL 电平脉冲，最高 1kHz，最低 2 Hz |
2416 精度——一种计量学方法
microDAQ3的性能与灵活性要求采用详细且透明的方法来明确其精度参数。
下表详细列出了分辨率、标准差以及95%置信度（2σ）下的误差值；该误差数值综合了以下各项因素的影响：
•准确度限值（线性）
•重复性
•稳定性（噪声）
•长期漂移（12个月）
•0至90°C范围内的温度误差（可选：-20至90°C）
•分辨率限制
•管线压力影响
差压量程（+/-） Pa | 最大绝对值量程 | 标准偏差（Pa） | 误差（95%置信度） | |||
| ±Pa | %FS | |||||
| 1 kPa | 10mb | 4.02"水柱 | 1~175kPa | 0.91 | 1.82 | 0.2% |
| 2.5kPa | 25mb | 10.05"水柱 | 1~175kPa | 0.91 | 1.82 | 0.07% |
| 5kPa | 50mb | 20.1"水柱 | 1~175kPa | 0.91 | 1.82 | 0.04% |
| 7kPa | 70mb | 1.015psi | 1~175kPa | 1.1 | 2.26 | 0.03% |
| 10kPa | 100mb | 1.45psi | 1~175kPa | 1.25 | 2.5 | 0.03% |
17kPa | 170mb | 2.47psi | 1~175kPa | 1.5 | 3.0 | 0.02% |
| 35kPa | 350mb | 5.08psi | 1~175kPa | 2.01 | 7.0 | 0.02% |
| 55kPa | 550mb | 7.977psi | 1~175kPa | 1.71 | 11 | 0.02% |
| -83~105 kPa | -830mb~1.05 bar | -12~15.22 psi | 1~400kPa | 3.0 | 20 | 0.02% |
| -83~210 kPa | -830mb~2.1 bar | -12~30.46 psi | 1~400kPa | 5 | 40 | 0.02% |
| -83~300 kPa | -830mb~3.0 bar | -12~43.5 psi | 1~400kPa | 9.0 | 60 | 0.02% |
| -83~700 kPa | -830mb~7.0 bar | -12~101.53 psi | 1.5~1140kPa | 20 | 300 | 0.04% |
| -83~1000 kPa | -830mb~10 bar | -12~145.03 psi | 1.5~1140kPa | 30 | 400 | 0.04% |
| -83~2750 kPa | -830mb~27.5 bar | -12~398.9 psi | 15 to 3 MPa | 60 | 1100 | 0.04% |
| -83~5000 kPa | -830mb~50.0 bar | -12~725.27 psi | 15 to 7 MPa | 150 | 2000 | 0.04% |
| -83~7000 kPa | -830mb~70 bar | -12~1015.36 psi | 15 to 7 MPa | 200 | 2750 | 0.04% |
1.差压量程以 1 bar 参考压力为标定基准。参考压力允许在一定范围内变化，但所有测量值必须处于传感器的绝压量程限值之内 2.%FS 值是指相对于所列差压量程的百分比 3.数据采集频率为 100 Hz，采用 16 次采样平均值，并在执行重新归零操作后进行采集 4.暂定 | ||||||
| 绝压量程 | 输出分辨率（pa） | 标准偏差（Pa） | 误差（95%置信度） | ||
| ±Pa | %FS | ||||
| 差压量程≤55 kPa 时的绝压量程 | |||||
| 1~160 kPa | 1.45~23.2 psia | 2.24 | 1.6 | 50 | 0.03% |
| 差压量程为 105 kPa、220 kPa 和 300 kPa 时所对应的绝压量程 | |||||
| 1~400 kPa | 1.45~58.01 psia | 6.1 | 6 | 80 | 0.02% |
| 差压量程为 700~1035 kPa 时所对应的绝压量程 | |||||
| 15~1140 kPa | 2.17~165 psia | 17 | 100 | 800 | 0.07% |
| 差压量程为 2750 kPa 时所对应的绝压量程 | |||||
| 15~3000 kPa | 2.17~435 psia | 46 | 400 | 1000 | 0.03% |
| 差压量程为 5000~7000 kPa 时所对应的绝压量程 | |||||
| 15~7000 kPa | 2.17~1015 psia | 107 | 600 | 2000 | 0.03% |
1.数据采集速率为 100 Hz，采用 16 次采样值的算术平均，并在执行重新归零操作后进行记录 2. %FS 值是指相对于所列最大绝压值的百分比 3. 暂定 | |||||
数字传感器——数据质量领域的革命性突破
2416型设备所采用的数字传感器具备无与伦比的数据质量。每个通道均配备两个24位模数转换器（ADC），分别用于压力和温度测量。当使用我们自主研发的热补偿算法对各传感器输出的压力与温度数据进行处理后，其计算结果不仅为压力扫描仪树立了新标准，更较早期扫描仪产品实现了显著性能提升。
2416 电动换向阀

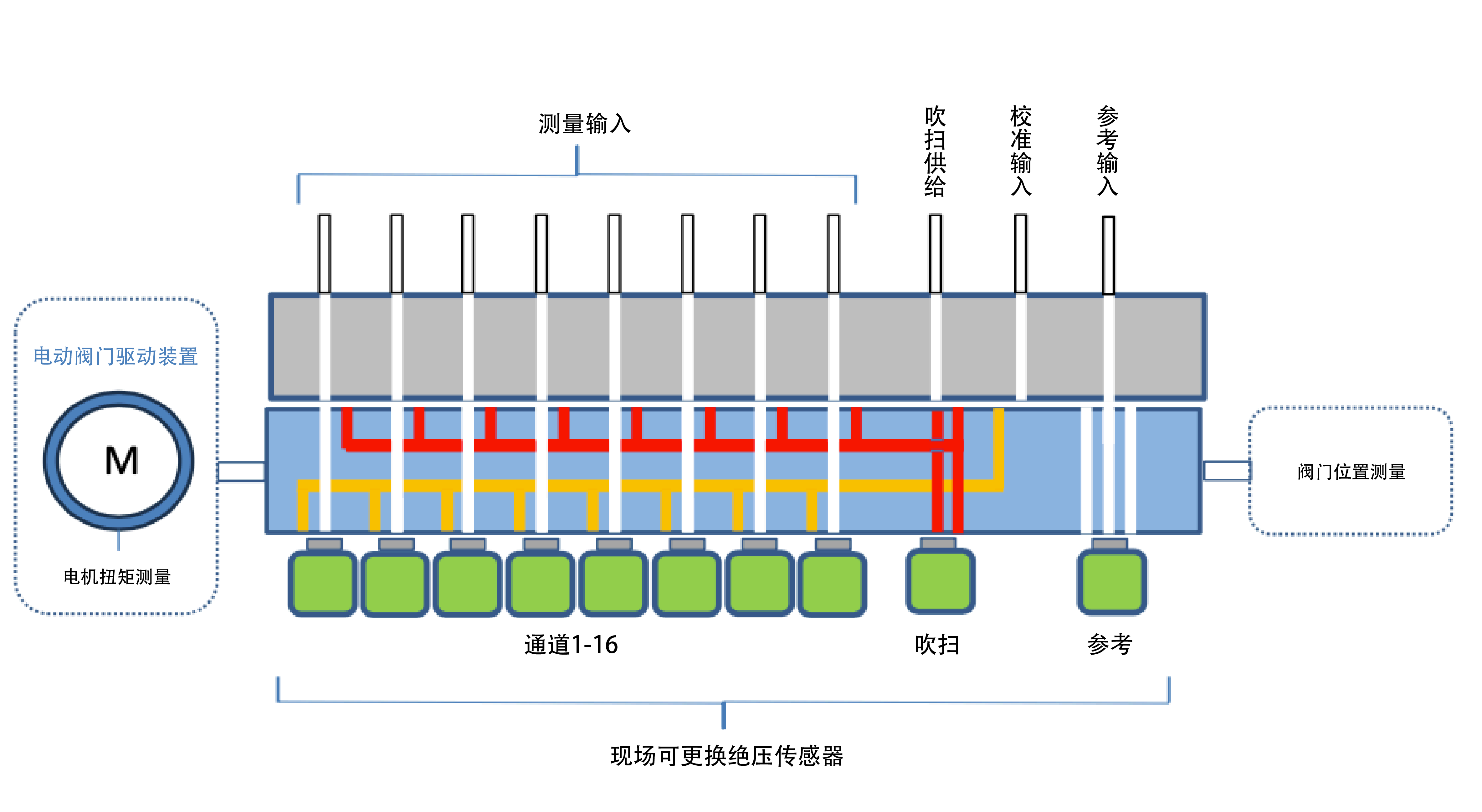

运行模式：每个测量输入端均与其对应的传感器相连。吹扫供气口及校准输入端均处于常闭状态。可监测吹扫供气压力。

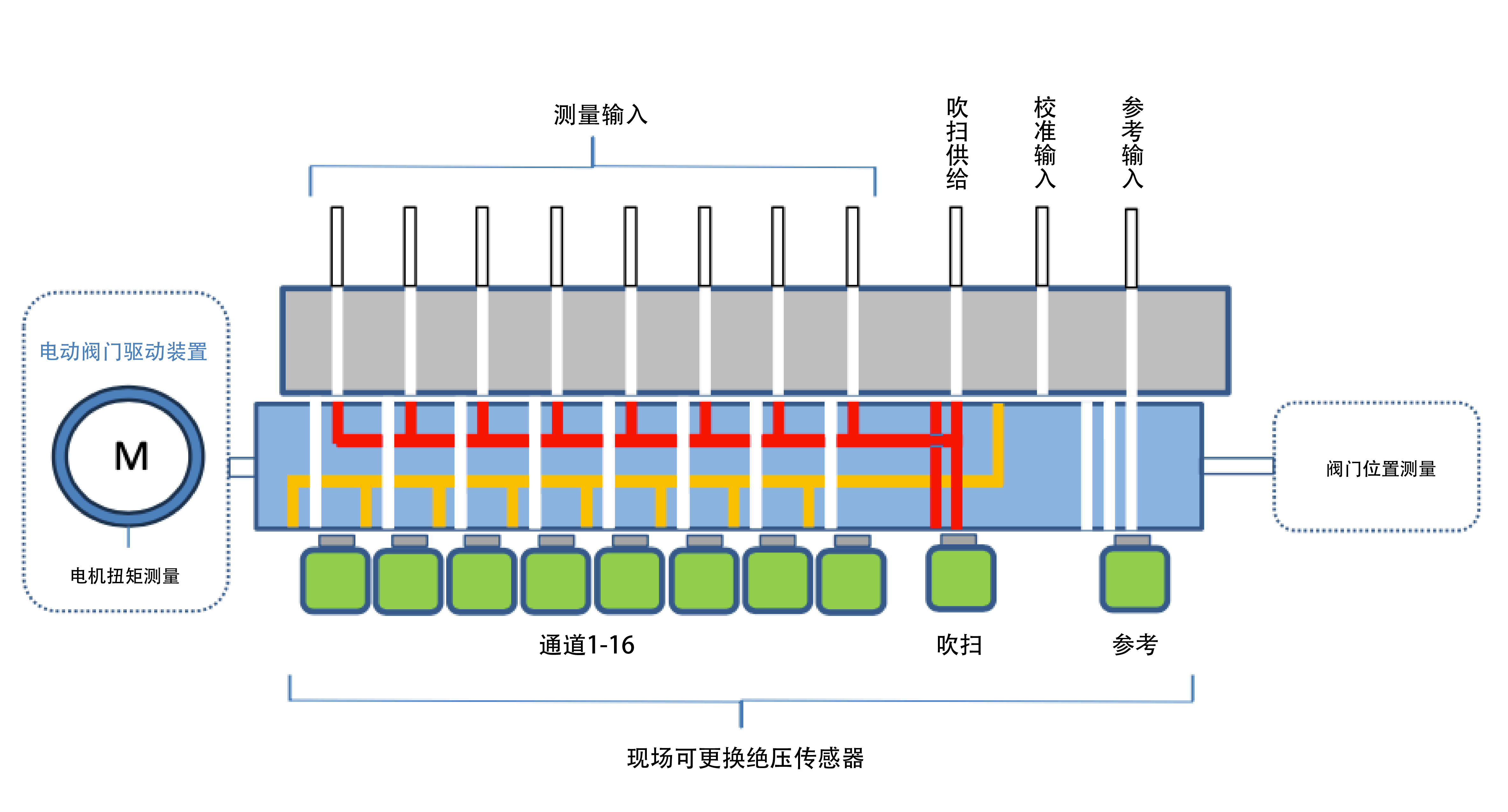

吹扫模式：所有测量管线均连接至吹扫供气源。吹扫压力亦可通过吹扫传感器进行测量。各传感器相互隔离，且校准输入端被切断。

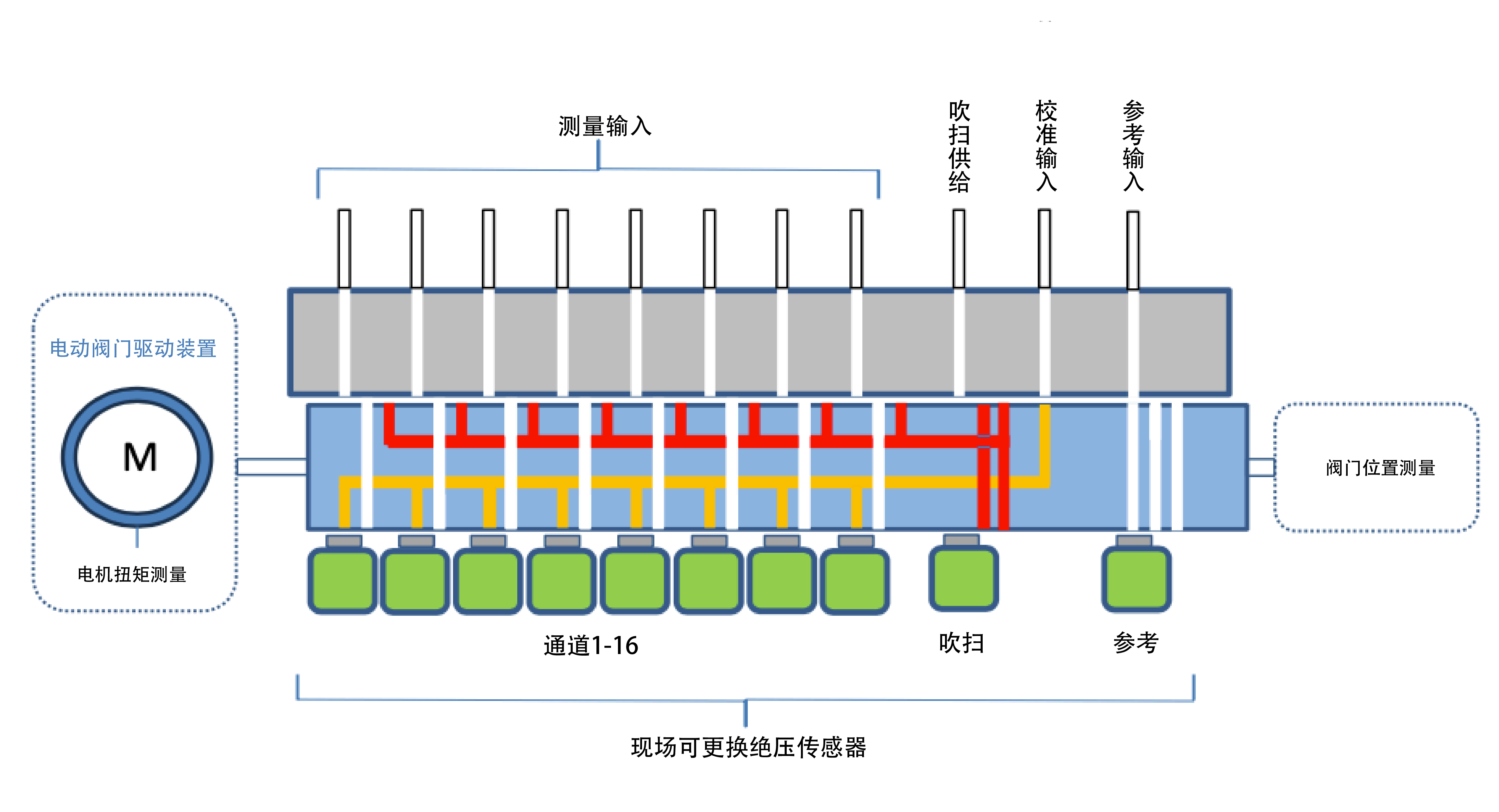

校准模式：所有传感器均连接至校准输入端。测量线路被隔离，吹扫供应系统完全关闭。
尺寸:

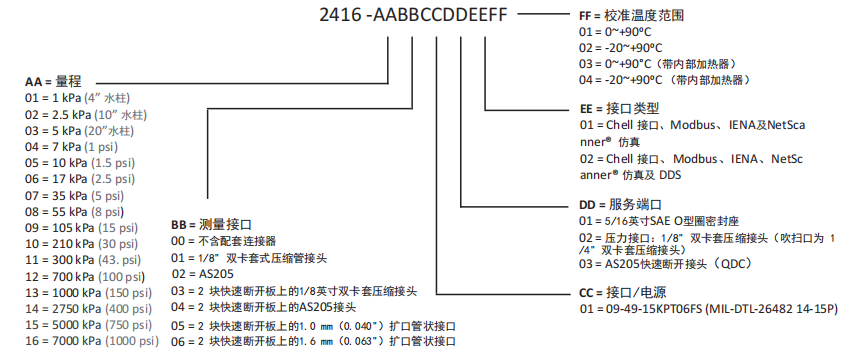

零件编号：
