Chell Instruments

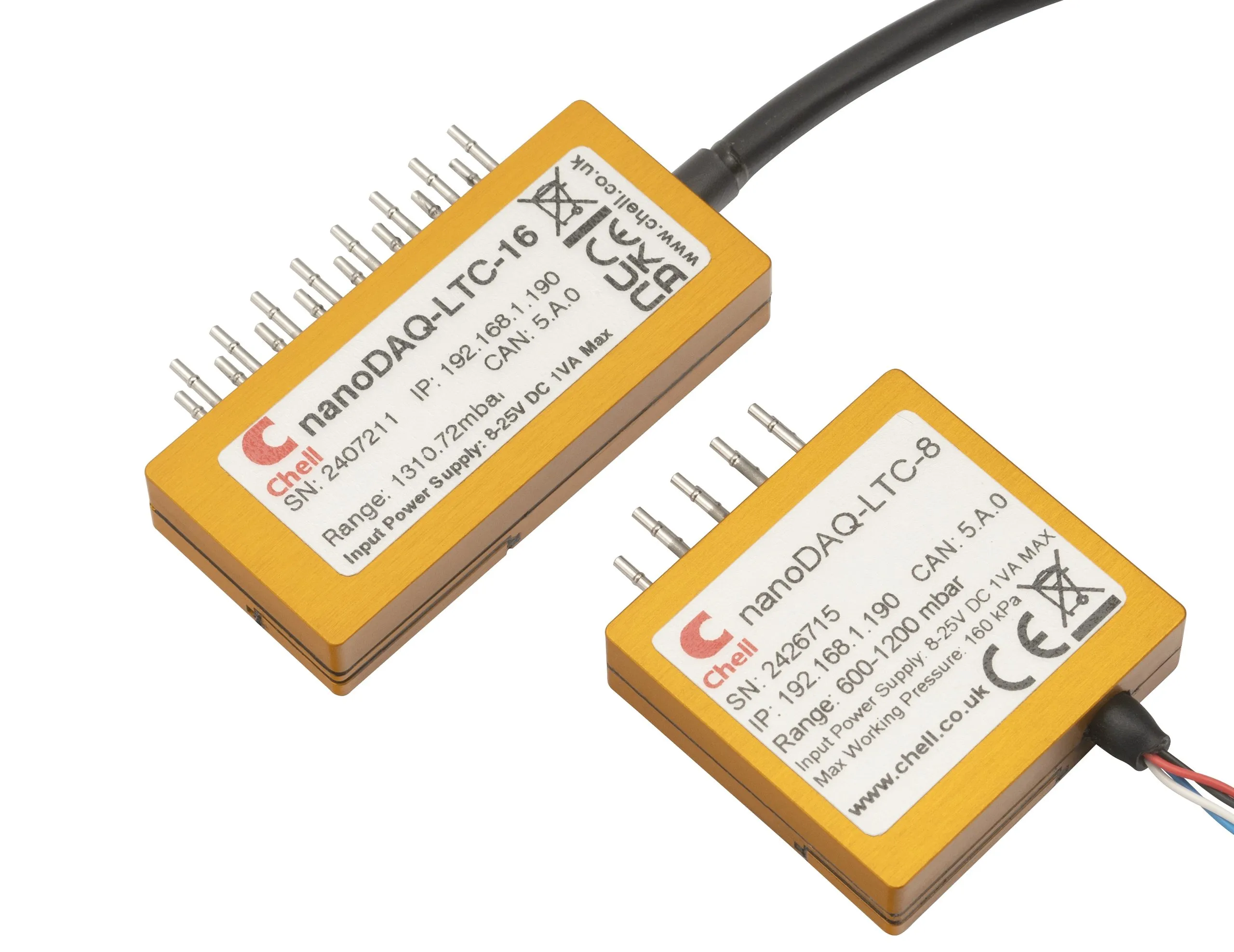

nanoDAQ-LTC-8/16
核心特点
·配备CAN工程单元输出端口的8通道及16通道智能压力扫描模块
•支持CAN-FD及2.0B CAN标准
•用户可选择绝对或差分测量方式
•最高可达0.04%的FS准确率输出
•超微型设计——现有最小尺寸的智能压力扫描阀
•在0~90℃ （-20~90 ℃）范围内实现热补偿可选择的
•重量轻
•通过CAN总线实现完全配置与输出
•适用于车载应用的坚固外壳
·符合IP67防水等级标准
•可通过以太网进行完全配置，并内置Web服务器（可选配子板）
产品介绍：
nanoDAQ-LTC是一种nanoDAQ-LT系列的进一步开发。LTC专为对小型化和轻量化有高要求的应用场景而设计。该产品在保持所有核心功能的同时，仍保持着行业领先的地位。
LTC主要是一款CAN总线设备，因此可通过CAN总线进行完全配置。该设备支持CAN-FD或CAN 2.0B标准，并可通过可选子板扩展以太网通信功能，从而接入内置网络服务器。这一功能在制造过程中的深度校准阶段不可或缺。
LTC是一款完全可配置的智能压力扫描阀，可通过CAN总线以工程单位输出绝对压力或差压数据（对于8LTC型号，则同时输出绝对压力与差压数据）。16LTC采用16个经过热补偿和校准的绝对传感器，可相对于一个（可选）参考端口提供16个绝对测量值或15个差分测量值。而8LTC则提供9个绝对或差分通道，其差分测量值均相对于第9个参考通道。
nanoDAQ-LTC具备通过CAN总线传输的多项先进诊断信息功能。该设备每500毫秒会广播一次状态消息，内容包括固件版本、序列号、硬件版本以及检测到的CAN错误等信息。nanoDAQ-LTC封装于微型外壳内，具备IP67级密封性能，适用于恶劣环境。该设备随附一根包含两对绞合线的飞线。有关电缆及护套的具体信息，请参阅资料最后。
技术参数：
| nanoDAQ-LTC-8 | nanoDAQ-LTC-16 | |
| 基础通用参数 | ||
| 可选差压量程 | 见下文 | |
| 通道数量 | 9 路绝对压力通道，8 路差压通道 | 16 路绝对压力通道，15 路差压通道 |
| 最大采集速率 | 单通道200Hz | |
| 数据输出 | ||
| 数据输出接口 | CAN总线与以太网（通过可选子板实现） | |
| 以太网规格 | 百兆 TCP/IP 或 UDP 协议（用户自定义配置） | |
| CAN规范（仅限直流供电版本） | CAN 2.0B版及CAN-FD版本（用户可配置） | |
| 性能指标 | ||
| 绝压量程 | ||
| 标准（量程代码 = 01） | 0～1310.72 mbar（0.02 mbar per bit）：精度 0.04% FS* | |
| 可选[1]（量程代码 = 02） | 150~1200 mbar：精度为 0.04% FS* | |
| 可选[2]（量程代码 = 02） | 130~1600 mbar：精度为 0.04% FS* | |
| 可选[3]（量程代码 = 02） | 600~1100 mbar：精度为 0.04% FS* | |
| 注：可通过网页服务器界面根据用户需求自定义绝对范围 | ||
| 差压量程 | ||
量程代码1和3的范围值为35 kPa/5 psi | 精度± 0.1% 满量程* | |
| 量程代码2和4的范围值为14 kPa/5 psi | 精度± 0.2% 满量程* | |
| 验证压力 | 50psig(64.5psia) | |
| 输出分辨率 | 16bit或量程/65536 | |
| 系统采集分辨率 | 24位 | |
| 机械结构参数 | ||
| 16通道 | 34.1 x 32.5 x 9mm（不含管路） | 50 x 23 x 9mm(不含管路） |
| 重量 | 15克（不含电缆及护套） | 17克（不含电缆及护套） |
| 外壳防护等级 | IP67 | |
| 测量接口 | 9 根 1.0 或 1.6mm 测压导管 | 16根1.0毫米（0.04英寸）的测压导管 |
| 电气参数 | ||
| 输入供电 | 8~25VDC | |
| 功耗 | 最大输出电流：1 VA（12 V直流电时为55至60 mA） | 最大输出电流：1 VA（12 V直流电时为56至68 mA） |
| 电气接头 | 请参阅零件编号部分 | |
| 环境适配参数 | ||
| 工作温度区间 | -20~+90℃ | |
| 温度补偿区间 | 标准 0~+90℃（可选 - 20~+90℃） | |
| 存储温度区间 | -20~+90℃ | |
| 环境气压适配 | 100 mbar绝对压力（海拔 52000 英尺）~2.5 bar绝对压力 | |
| 振动耐受 | 航空标准 DO160E S 类 W 曲线，单轴持续测试 1 小时；模拟风扇叶片故障工况（20g，2 千赫兹） | |
| 冲击耐受 | 航空标准 DO160F 第 7 章节风扇叶片脱落工况（40g，11 米 / 秒） | |
| *精度指标包括在整个工作温度范围内存在的非线性、滞后效应、不可重复性以及热增益误差。 | ||
尺寸（mm）:

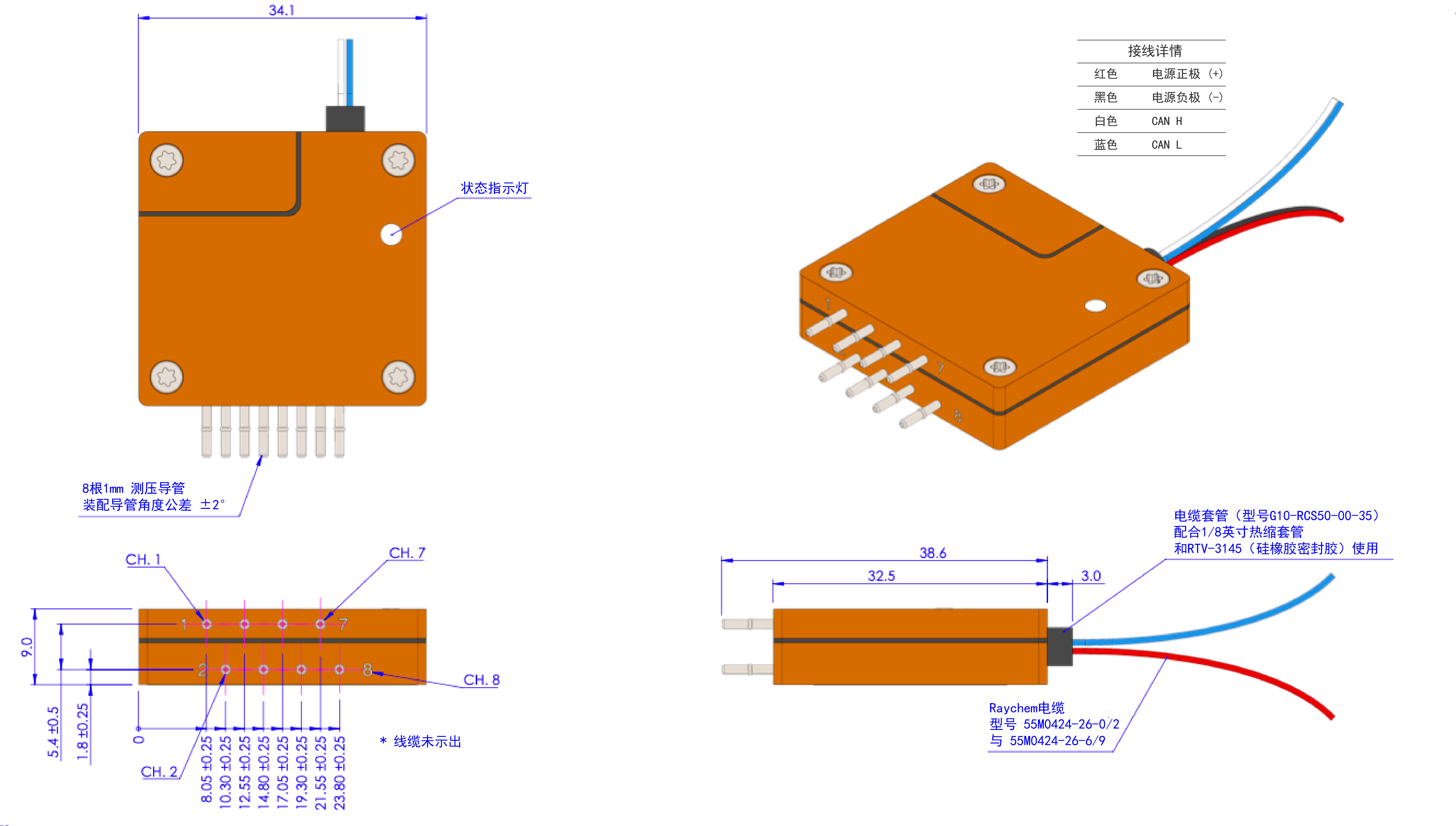

8通道：

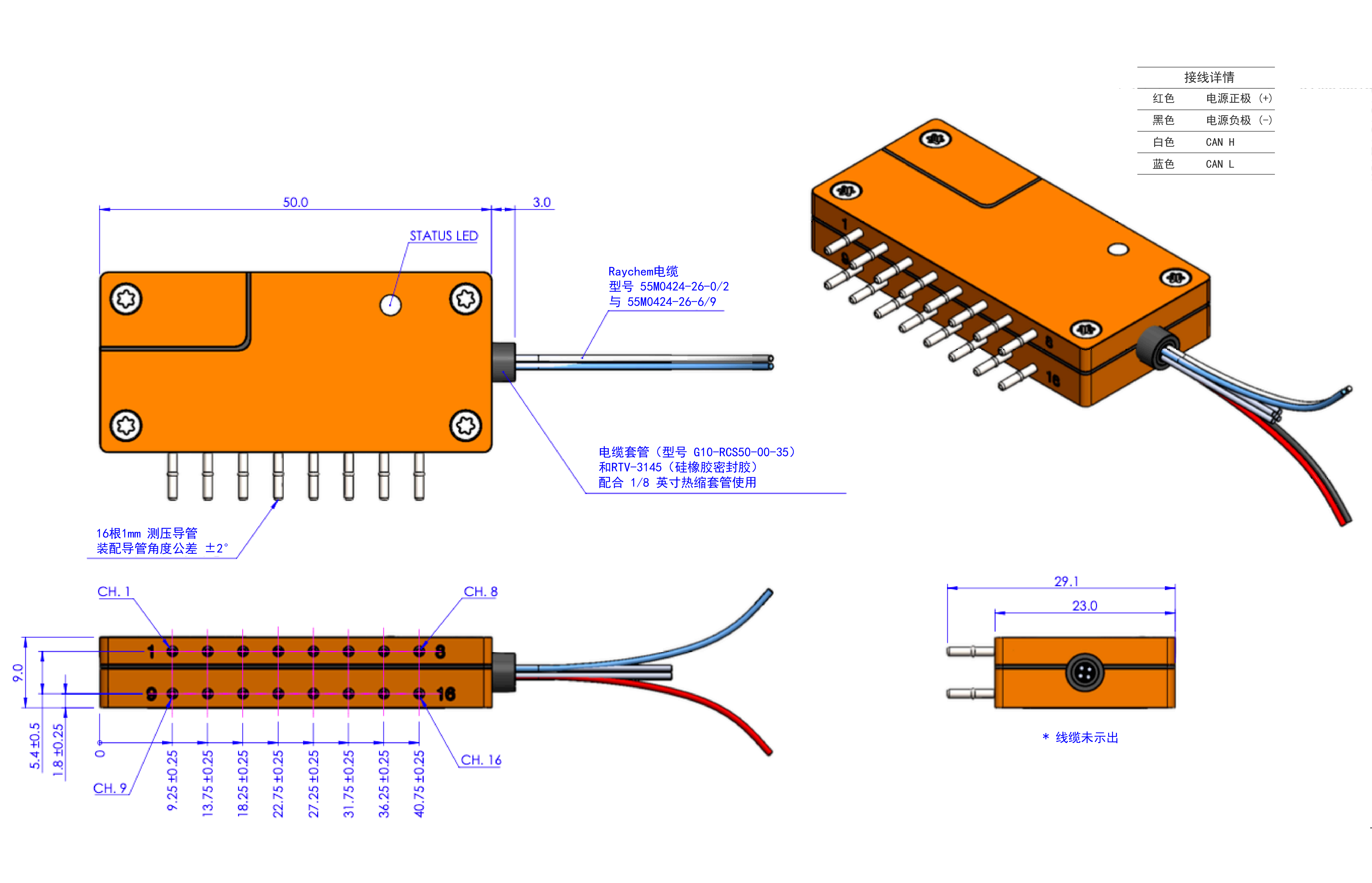

16通道：
混合绝对量程与差压量程：

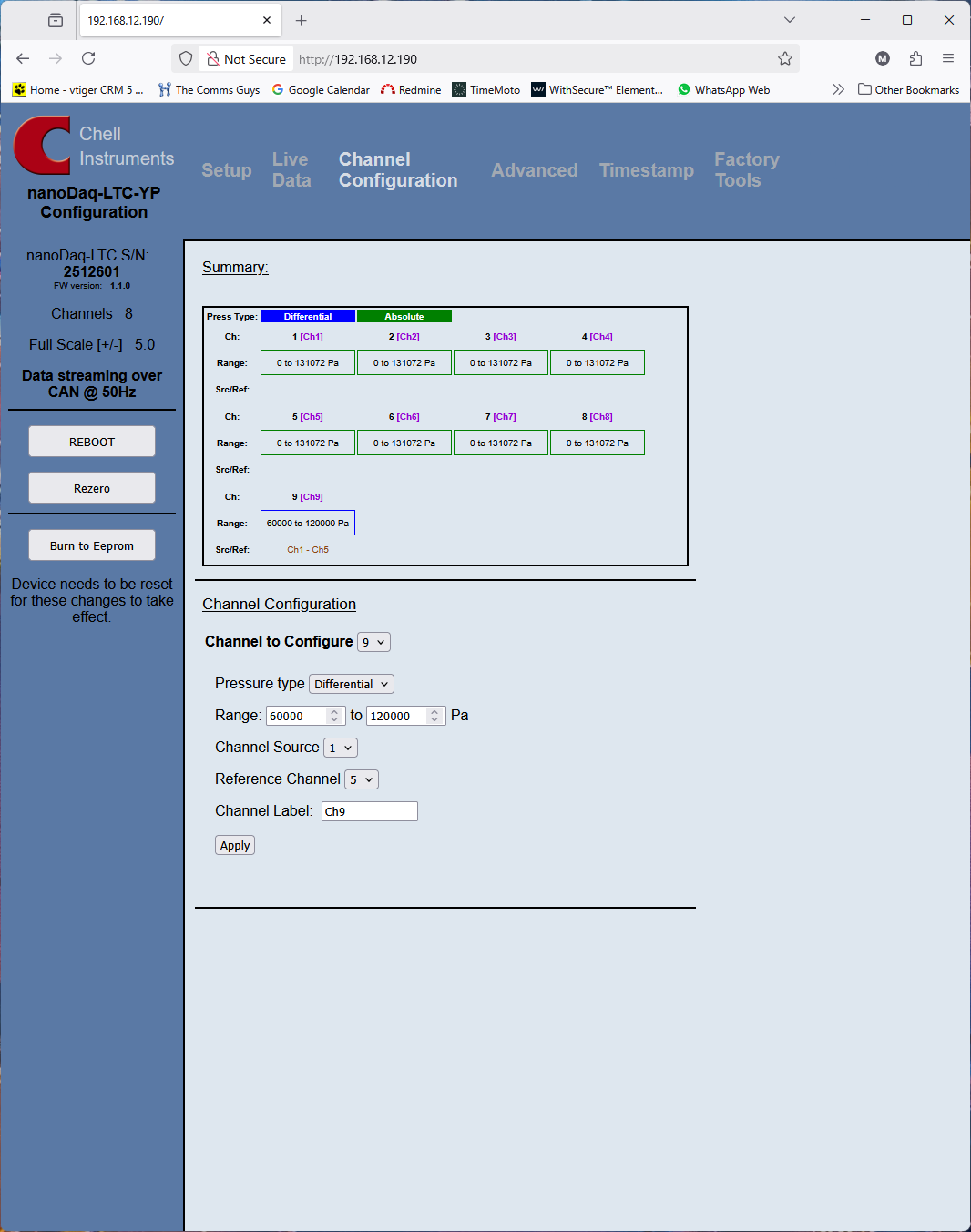

8通道LTC配备专用代码，可让用户在同一扫描阀上混合使用绝对测量值与差分测量值。用户可每个通道配置为相对于其他参考通道采用绝对或差分测量模式。8LTC上的全部9个通道均可按此方式配置。可为每个绝对压力通道和差压通道设置最小及最大量程值，其范围直至AA量程代码中定义的最大绝对压力。该配置可通过板载Web服务器（通过可选的以太网子板）或通过CAN命令实现。8LTC上的所有9个通道均可以此方式配置，最多可实现9个绝对通道、8个差分通道或两者的组合。

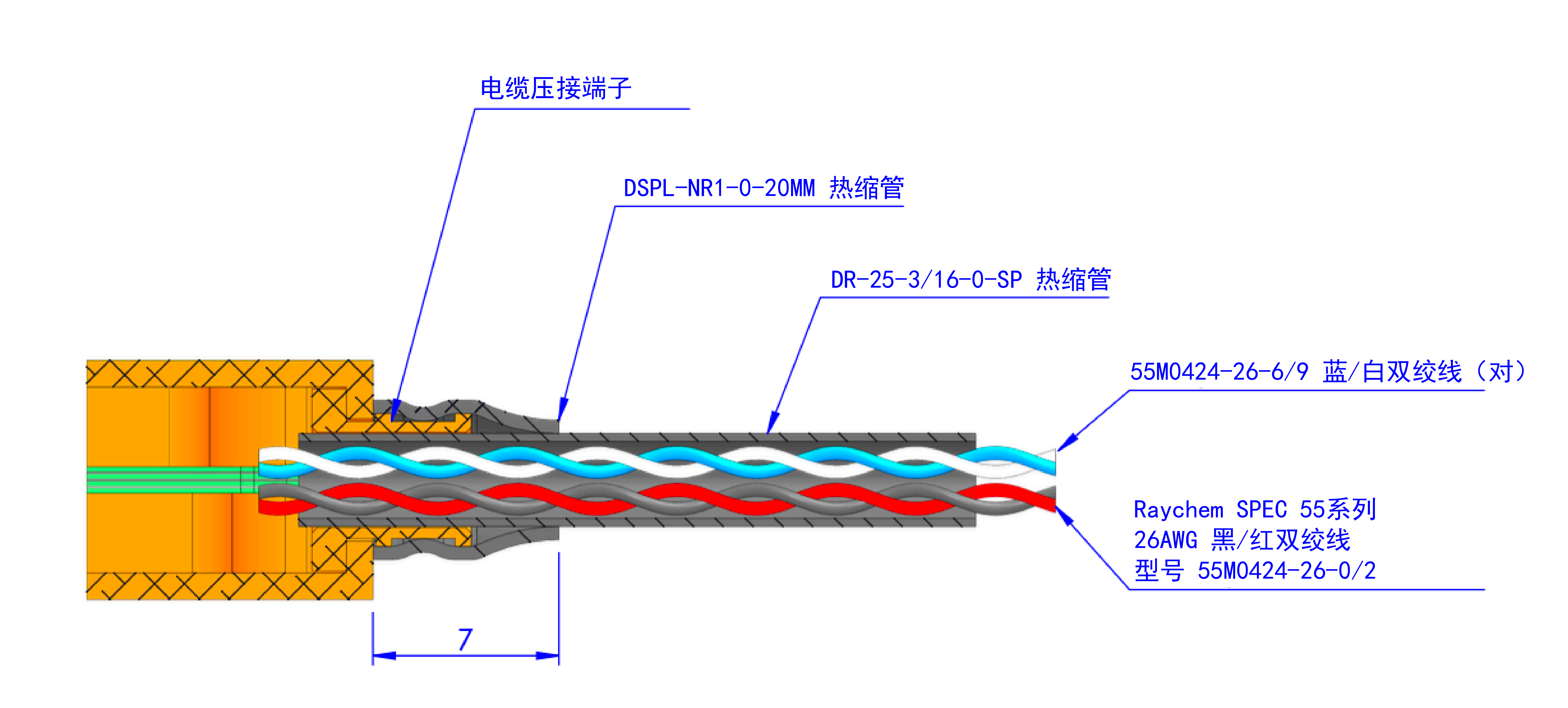

电缆接口细节：

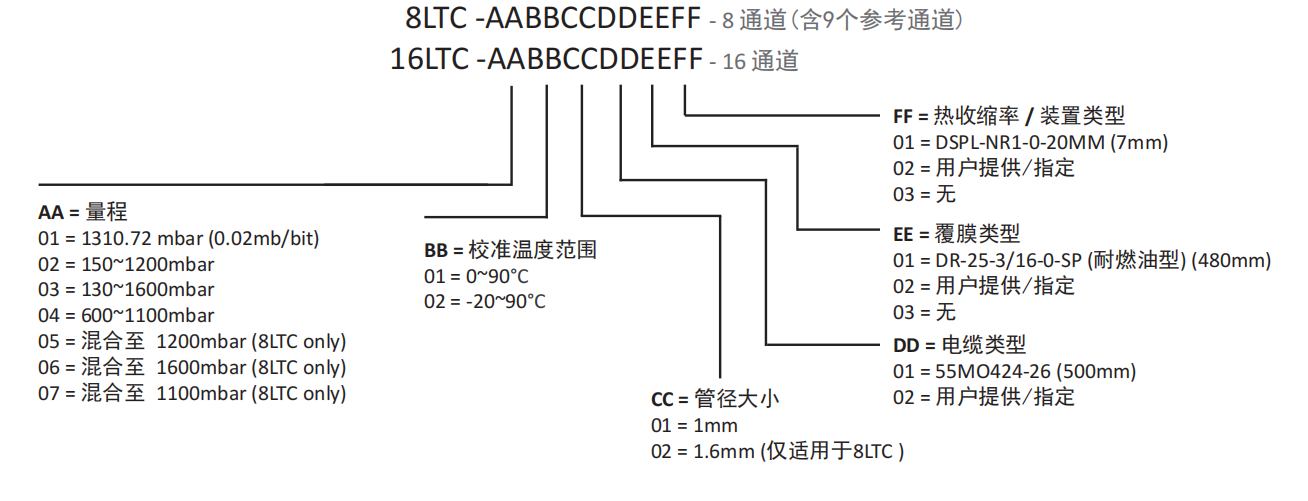

零件编号：
