Chell Instruments

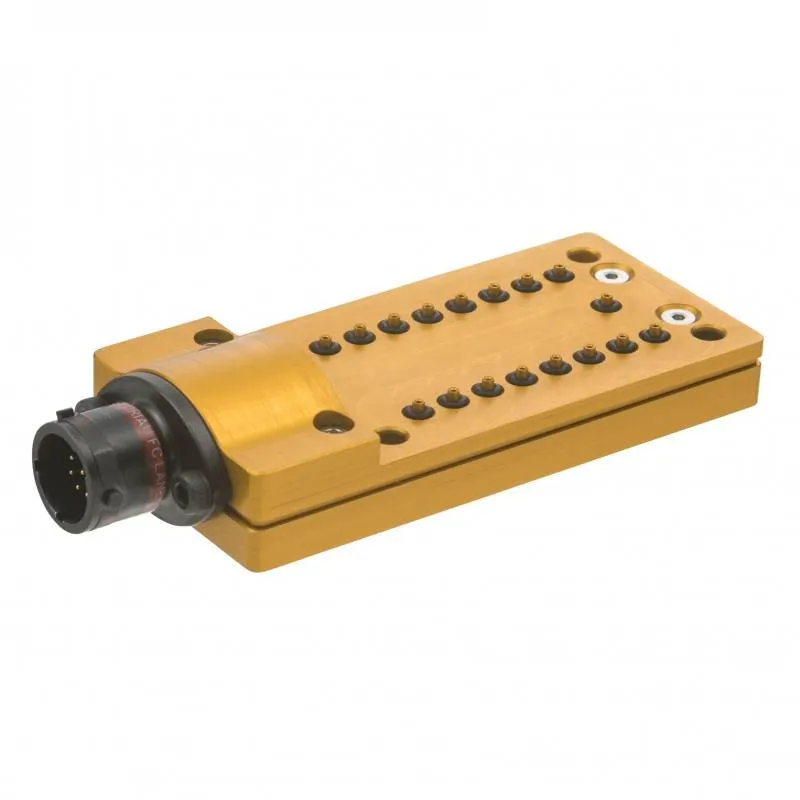

nanoDAQ-LTM-16
核心特点
•16通道智能压力扫描模块，配备工程单元输出接口。
•用户可选择的绝对或差分测量
•最高可达0.04%的FS准确率输出。
•配备 IEEE 1588 PTPv2 时间戳功能
•在0至90℃范围内实现热补偿
•通过以太网（100 Mbps TCP/UDP）和Can传输数据
•专为车载应用设计的坚固外壳，密封等级达IP67
•可通过以太网进行完全配置，并内置Web服务器
•歧管安装座，用于直接连接测量结构
产品介绍：
nanoDAQ- LTM 是Chell Instruments公司基于数字传感器领域的最新技术开发出的创新产品。nanoDAQ- LTM 现已推出16通道纤薄封装版本，配备Souriau 8STA连接器，非常适合赛车运动应用。nanoDAQ- LTM 是一款完全可配置的智能压力扫描仪，可通过以太网和CAN总线以工程单位输出压力数据。其所有接口的数据输出均与nanoDAQ-LTS系列的同类产品（即nanoDAQ和MicroDaq）完全一致。nanoDAQ- LTM 采用17个经过热补偿和校准的绝对传感器，可相对于一个参考端口提供16种绝对或差分测量值。对于绝对值或差值测量模式，第17通道可配置为在附加CAN消息中同步传输设备温度及固件版本信息。用户可通过内置Web服务器选择多项操作参数，包括：绝对值或差值模式、TCP与UDP配置、数据平均值及单位设置、CAN总线配置以及时间戳设置。nanoDAQ- LTM 采用硬件实现的IEEE 1588 PTPv2时间戳协议，可将压力数据的时间戳精度提升至 1μSecond 级。nanoDAQ- LTM 还配备硬件触发器，可使压力采集与外部 TTL 脉冲同步。nanoDAQ- LTM 封装于微型外壳内，具备IP67级密封性能，可适用于恶劣环境；亦提供其他封装方案以满足特定应用需求，请联系我们获取详细信息。nanoDAQ- LTM 内的传感器具有极高的额定压力（50psig，64.5psia），有效降低了现场使用时传感器受损的风险。
技术参数：
| 基础通用参数 | |
| 可选差压量程 | 1、2.5、5、7、10、17 和 35 kPa |
| 通道数量 | 16 通道 |
| 最大采集速率 | 单通道200Hz |
| 数据输出 | |
| 数据输出接口 | CAN 总线、以太网（TCP/IP、UDP）、IENA |
| 以太网规格 | 百兆 TCP/IP 或 UDP 协议（用户自定义配置） |
| CAN规范（仅限直流供电版本） | 2.0B |
| 性能指标 | |
| 差压范围 | |
| 系统精度*（量程 = 35 kPa / 5 psi） | ±0.1%（满量程） |
| 系统精度*（量程 = 17 kPa / 2.5 psi） | ±0.2%（满量程） |
| 系统精度*（量程 = 7 kPa / 1 psi） | ±0.5%（满量程） |
| 绝对范围 | |
差压范围≤35 kPa（5 psi）时，压力范围为15~115 kPa（2.2~16.8 psia） | 0.02%FS |
| 差压范围为 55 kPa（8 psi）时，压力范围为 13~160 kPa（1.885~23.2 psia） | 0.04%FS |
| 参考压力范围 | 13~160 kPa（1.89~23.2 psia） |
| 管线压力效应 | 可忽略的 |
| 验证压力 | 50psig(64.5psia) |
| 输出分辨率 | 16bit或量程/65536 |
| 系统采集分辨率 | 24位 |
| 机械结构参数 | |
| 16通道 | 79 x31 x 15.2mm |
| 重量 | 42 克 |
| 外壳防护等级 | IP67 |
| 测量接口 | 尺寸为 66 × 1.0 mm（0.04英寸）的凸起管状结构 |
| 电气参数 | |
| 输入供电 | 8~25VDC |
| 功耗 | 最大1VA |
| 电气接头 | Souriau 8STA0-06-9PN |
| 环境适配参数 | |
| 工作温度区间 | -20~+90℃ |
| 温度补偿区间 | 标准 0~+90℃（可选 - 20~+90℃） |
| 存储温度区间 | -20~+90℃ |
| 环境气压适配 | 100 mbar绝对压力（海拔 52000 英尺）~2.5 bar绝对压力 |
| 振动耐受 | 航空标准 DO160E S 类 W 曲线，单轴持续测试 1 小时；模拟风扇叶片故障工况（20g，2 千赫兹） |
| 冲击耐受 | 航空标准 DO160F 第 7 章节风扇叶片脱落工况（40g，11 米 / 秒） |
| 最大相对湿度 | 在50°C条件下为95%（非冷凝型） |
| 时序与数据同步 | |
| 时间戳方案 | IEEE 1588 PTPv2 精密时钟协议 |
| 时间戳分辨率 | 1 微秒 |
| 硬件触发（仅直流供电型号支持） | 5 伏 TTL 电平脉冲，最高 400 赫兹，最低 2 赫兹 |
| *精度指标包括在整个工作温度范围内存在的非线性、滞后效应、不可重复性以及热增益误差。 | |
尺寸（mm）:

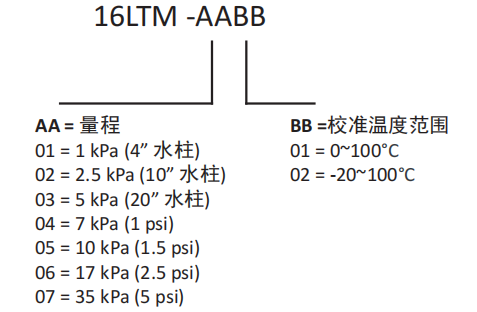

零件编号：
