Chell Instruments

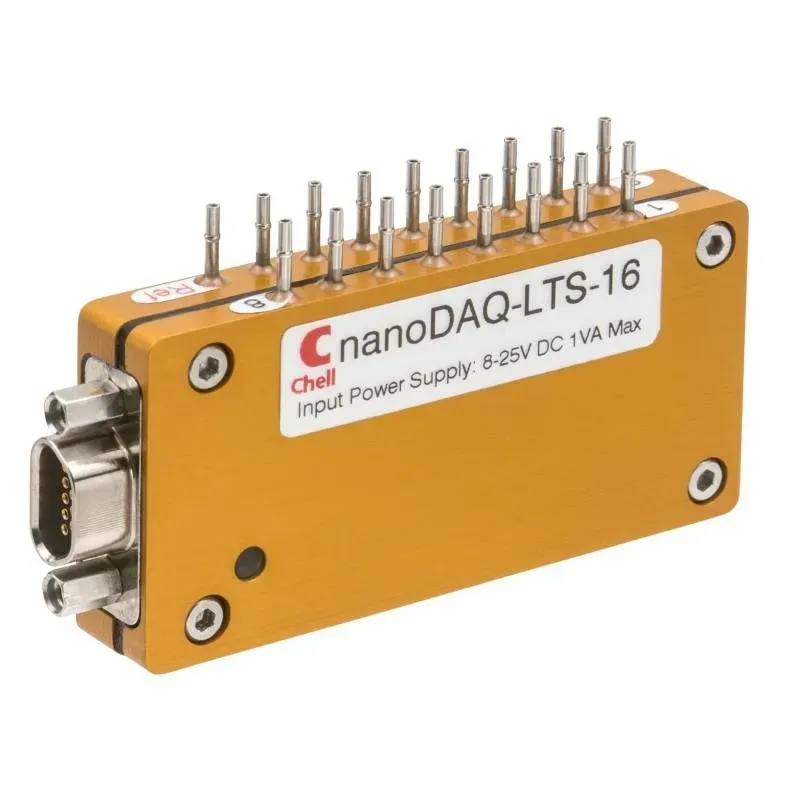

nanoDAQ-LTS-16/32
核心特点
·配备工程单元输出端口的16通道及32通道智能压力扫描模块
•用户可选择的绝对或差分测量
•最高可达0.03%的FS准确率输出
•采用IEEE 1588 PTPv2时间戳技术
•热补偿范围：0至1000°C（可选范围：-20至1000°C）
•通过以太网（100 Mbps TCP/UDP）和CAN总线进行数据传输
•支持CAN-FD及“经典”CAN（2.0B）标准
•适用于车载应用的坚固外壳，密封等级达IP67
•可通过以太网进行完全配置，并内置Web服务器
产品介绍：
nanoDAQ-LTS是Chell Instruments公司基于数字传感器领域的最新技术开发的新型产品。nanoDAQ-LTS现已推出16通道和32通道两种型号，均采用超微型纤薄封装设计。nanoDAQ-LTS是一款完全可配置的智能压力扫描仪，可通过以太网和CAN总线以工程单位输出压力数据。所有接口的数据输出均与nanoDaq-LTS的同类产品（即nanoDaq和MicroDAQ3）完全一致。nanoDAQ-LTS系统采用17个或33个经过热补偿和校准的绝对传感器，可相对于一个参考端口提供16个或32个绝对值或差分测量结果。用户可通过内置Web服务器选择多项运行参数，包括：绝对值或差值模式、TCP与UDP配置、数据平均值及单位设置、CAN总线配置以及时间戳参数设置。nanoDAQ-LTS采用IEEE 1588 PTPv2时间戳协议的硬件实现方案，可将压力数据的时间戳精度提升至 1μSecond 级。nanoDAQ-LTS还配备硬件触发器，可使压力采集与外部 TTL 脉冲同步。nanoDAQ-LTS封装于微型外壳内，具备IP67级密封性能，适用于恶劣环境。该产品亦提供其他包装规格以满足特定应用需求，请联系我们获取详细信息。nanoDAQ-LTS系统内的传感器具有极高的工作压力（根据量程不同为50 psig或90 psig），从而显著降低现场使用中传感器受损的风险。
技术参数：
| 基础通用参数 | |
| 可选差压量程 | 1、2.5、5、7、10、17、35、55、103、207 和 310 kPa |
| 通道数量 | 16 /32 通道 |
| 最大采集速率 | 单通道200Hz |
| 数据输出 | |
| 数据输出接口 | CAN 总线、以太网（TCP/IP、UDP）、IENA |
| 以太网规格 | 百兆 TCP/IP 或 UDP 协议（用户自定义配置） |
| CAN 总线规格 | CAN(2.0B)和CAN-FD(用户可配置) |
| 性能指标 | |
| 系统测量精度 | 详见下文精度表格 |
| 绝对压力量程 | 160 kPa~400 kPa |
| 校准绝对压力区间（差压量程≥8psid） | 14~160 kPa (2.0~23.2 psia) |
| 校准绝对压力区间（差压量程＜8psid） | 14~400 kPa (2.0~ 58 psia) |
| 静压限制 | 无硬性限制，仅需保证所有被测压力落在传感器绝对量程范围内 |
| 验证压力 | 量程≤8psid：50psig(64.5psia) |
| 量程＞8psid：90psig(105psia) | |
| 输出分辨率 | 16bit或量程/65536 |
| 系统采集分辨率 | 24位 |
| 机械结构参数 | |
| 16通道 | 59.4 × 27 × 9 mm（不含管路） |
| 32通道 | 59.5 × 33.5 × 11.2（不含管路） |
| 重量（16通道/32通道） | 24/36 克 |
| 外壳防护等级 | IP67 |
| 测量接口 | 直径为 1.0 毫米（0.04 英寸）的凸起管状结构 |
| 电气参数 | |
| 输入供电 | 8~25VDC |
| 功耗 | 最大1VA |
| 电气接头 | 9路微型D型母连接器（建议配对型号：Glenair MWDM2L-9PS —— 焊杯式版本） |
| 环境适配参数 | |
| 工作温度区间 | -40~+100℃ |
| 温度补偿区间 | 标准 20~+100℃（可选 - 20~+100℃） |
| 存储温度区间 | -40~+100℃ |
| 环境气压适配 | 5 mbar绝对压力（海拔 10 万英尺）~2.5 bar绝对压力 |
| 振动耐受 | 航空标准 DO160E S 类 W 曲线，单轴持续测试 1 小时；模拟风扇叶片故障工况（20g，2 千赫兹） |
| 冲击耐受 | 航空标准 DO160F 第 7 章节风扇叶片脱落工况（40g，11 米 / 秒） |
| 时序与数据同步 | |
| 时间戳方案 | IEEE 1588 PTPv2 精密时钟协议 |
| 时间戳分辨率 | 1 微秒 |
| 硬件触发（仅直流供电型号支持） | 5 伏 TTL 电平脉冲，最高 200 赫兹，最低 2 赫兹 |
PicoDAQ性能表现：
差压量程（+/-） | 输出分辨率（pa） | 标准偏差（Pa） | 测量不确定度* | ||
| Pa | %FS | ||||
| 1 kPa | 4”水柱 | 0.03 | 5 | 20 | 2% |
| 2.5kPa | 10” 水柱 | 0.08 | 5 | 20 | 0.8% |
| 5kPa | 20” 水柱 | 0.15 | 5 | 20 | 0.4% |
| 7kPa | 1 psi | 0.21 | 5 | 20 | 0.3% |
| 10kPa | 1.5psi | 0.31 | 5 | 20 | 0.2% |
17kPa | 2.5psi | 0.52 | 5 | 20 | 0.1% |
| 35kPa | 5psi | 1 | 7 | 20 | 0.06% |
| 55kPa | 8psi | 1.7 | 7 | 20 | 0.04% |
| -83 kPa~103 kPa | -12~15 psi | 3.15 | 15 | 50 | 0.05% |
| -83 kPa~207 kPa | -12~30 psi | 6.3 | 18 | 70 | 0.03% |
| -83 kPa~300 kPa | -12~43 psi | 9.5 | 20 | 100 | 0.03% |
*测量不确定度包括补偿温度范围内所有非线性误差、重复性误差及热增益误差。差分量程以1bar为参考压力。
| 绝对范围 | 输出分辨率（pa） | 标准偏差（Pa） | 测量不确定度* | ||
| Pa | %FS | ||||
| 15~115 kPa | 2.2~16.8 psia | 1.5 | 1.13 | 50 | 0.04% |
| 宽量程（适用于校准压力为55 kPa的扫描仪） | |||||
| 13.0~160 kPa | 1.885~23.2 psia | 2.24 | 1.6 | 60 | 0.04% |
| 15 psid 扫描仪的绝对量程 | |||||
| 15~206 kPa | 2.2~29.9 psia | 2.9 | 3.5 | 50 | 0.02% |
| 30 和 45 psid 扫描仪的绝对量程 | |||||
| 15~400 kPa | 2.2~58.01 psia | 6.1 | 6 | 90 | 0.02% |
| 绝对范围可在上述限值内由用户自定义。 最低绝对校准压力为标准的14kPa(如需更低压力，请联系我们)。 对于最高至160kPa的量程，可测量的最低绝对压力为11kPa。 206和400kPa量程的最低可测量绝对压力为0.5kPa。 在精度模式下收集的数据平均为16。 %FS值表示所列最大绝对值的百分比。 | |||||
绝对式传感器——更多信息与更优性能:
nanoDAQ-LTS提供两种绝对压力传感器量程:160kPa和400kPa，均适用于测量端口和参考端口。该设备在整个绝对量
程范围内完成校准(详见上文)，其绝对输出信号可根据具体应用需求进行配置，以优化16位输出信号的分辨率。
对于差分输出，需从测量端口读数中减去参考端口读数以获得差分信号。NanoDAQ-LTS设备出厂时已预配置特定的差分量程，从而最大化16位输出信号的分辨率。只要测量压力范围在传感器的绝对量程范围内，均可实现线路压力信号的测量。
在picoDAQ中使用绝对式传感器具有以下多项优势：
•用户可在差分测量与绝对测量之间切换。
•具备输出差值测量值及参考绝对值的能力，从而无需使用外部气压传感器。
•可输出所有通道的绝对值，从而完全无需使用参考值。
•由于缺乏内部参考腔（因而无相应容积），扫描仪对参考压力变化（例如海拔变化）的响应速度显著加快，从而提升数据质量。

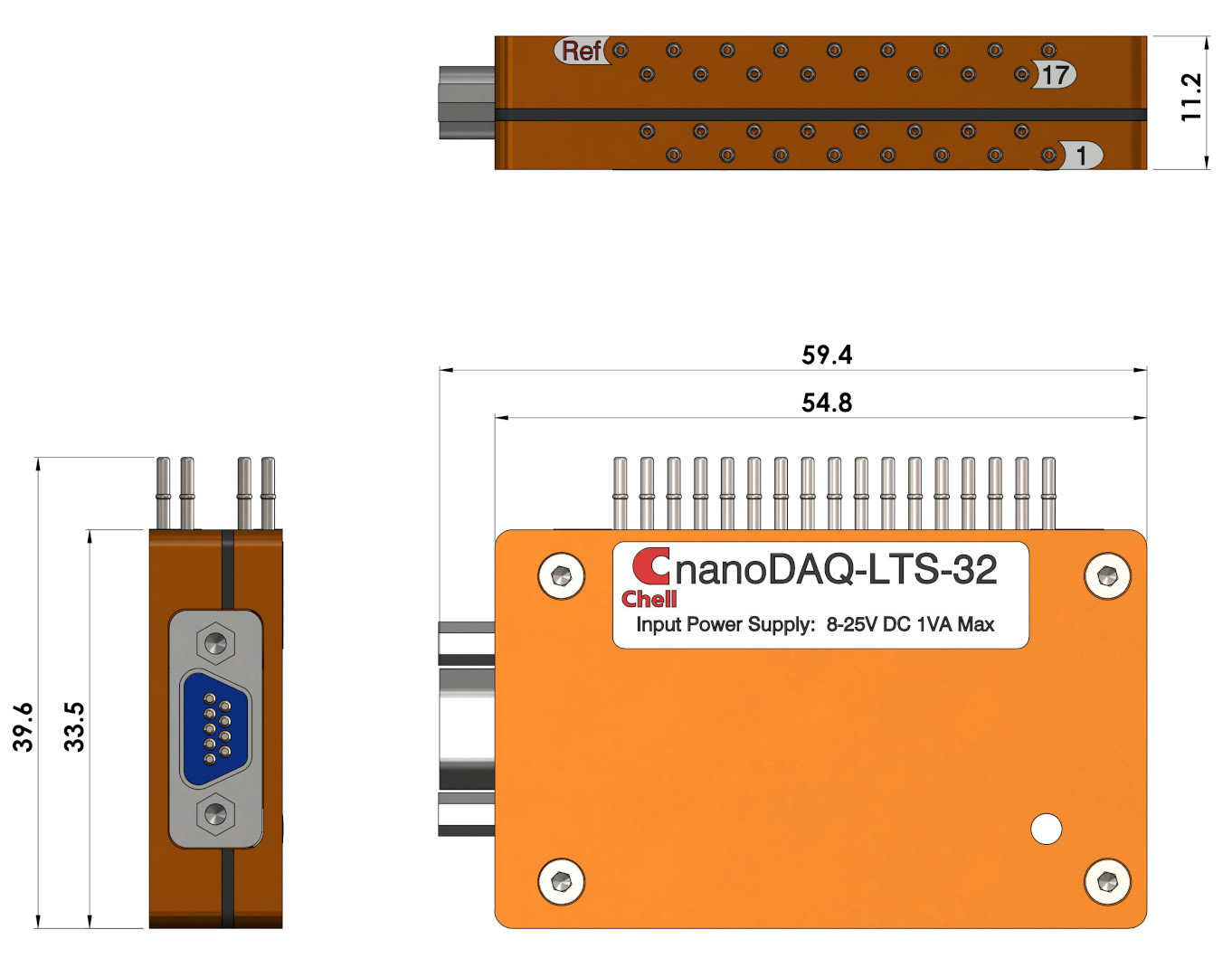

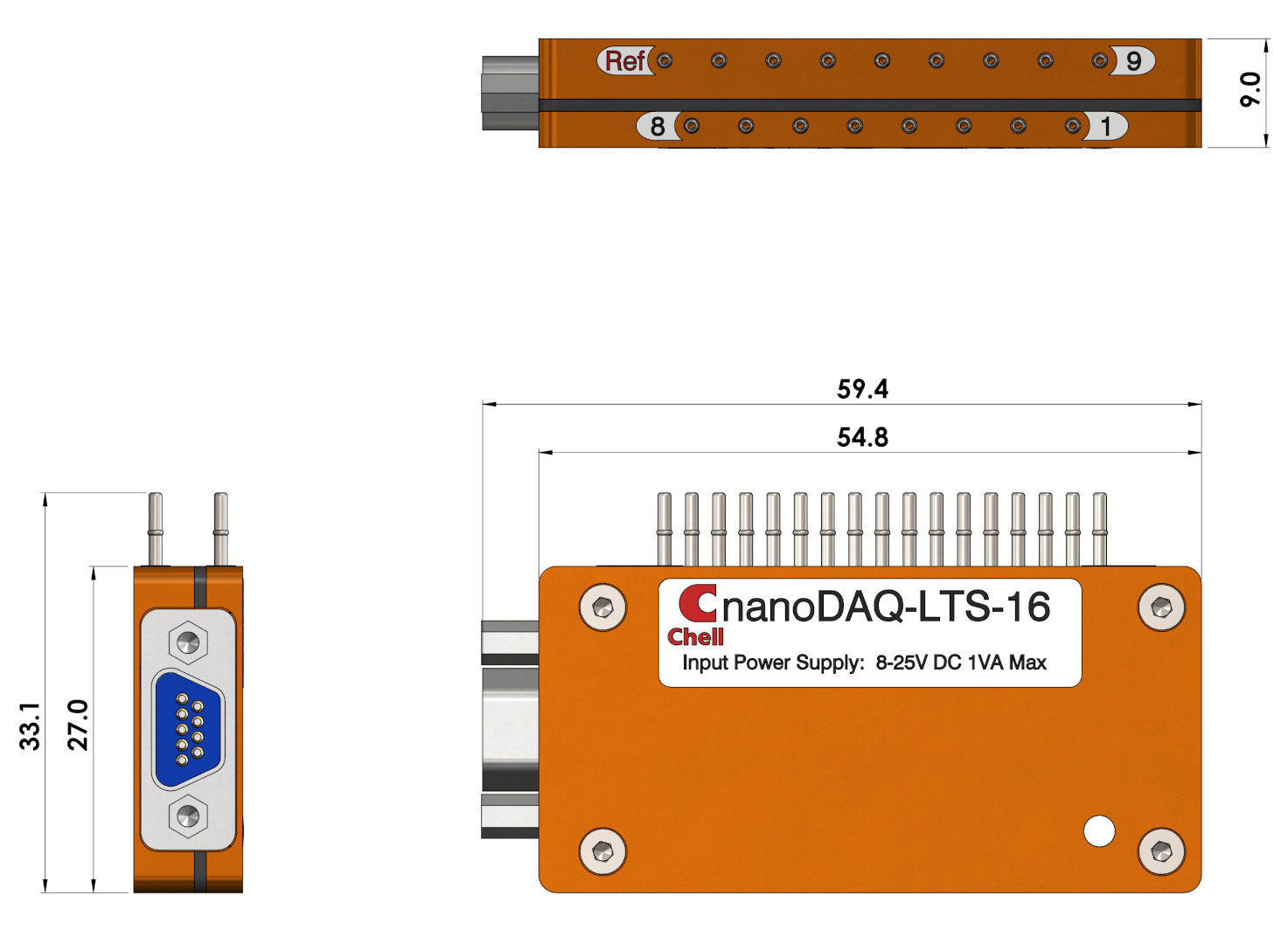

尺寸（mm）:

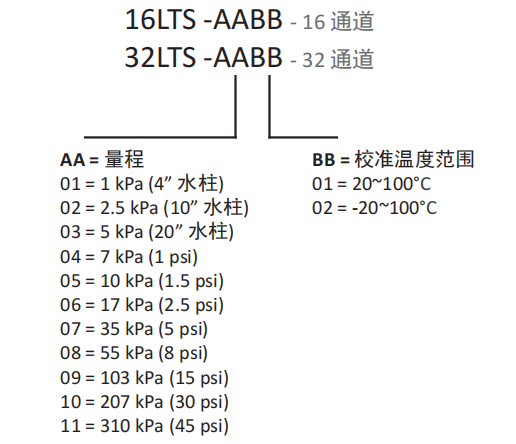

零件编号：

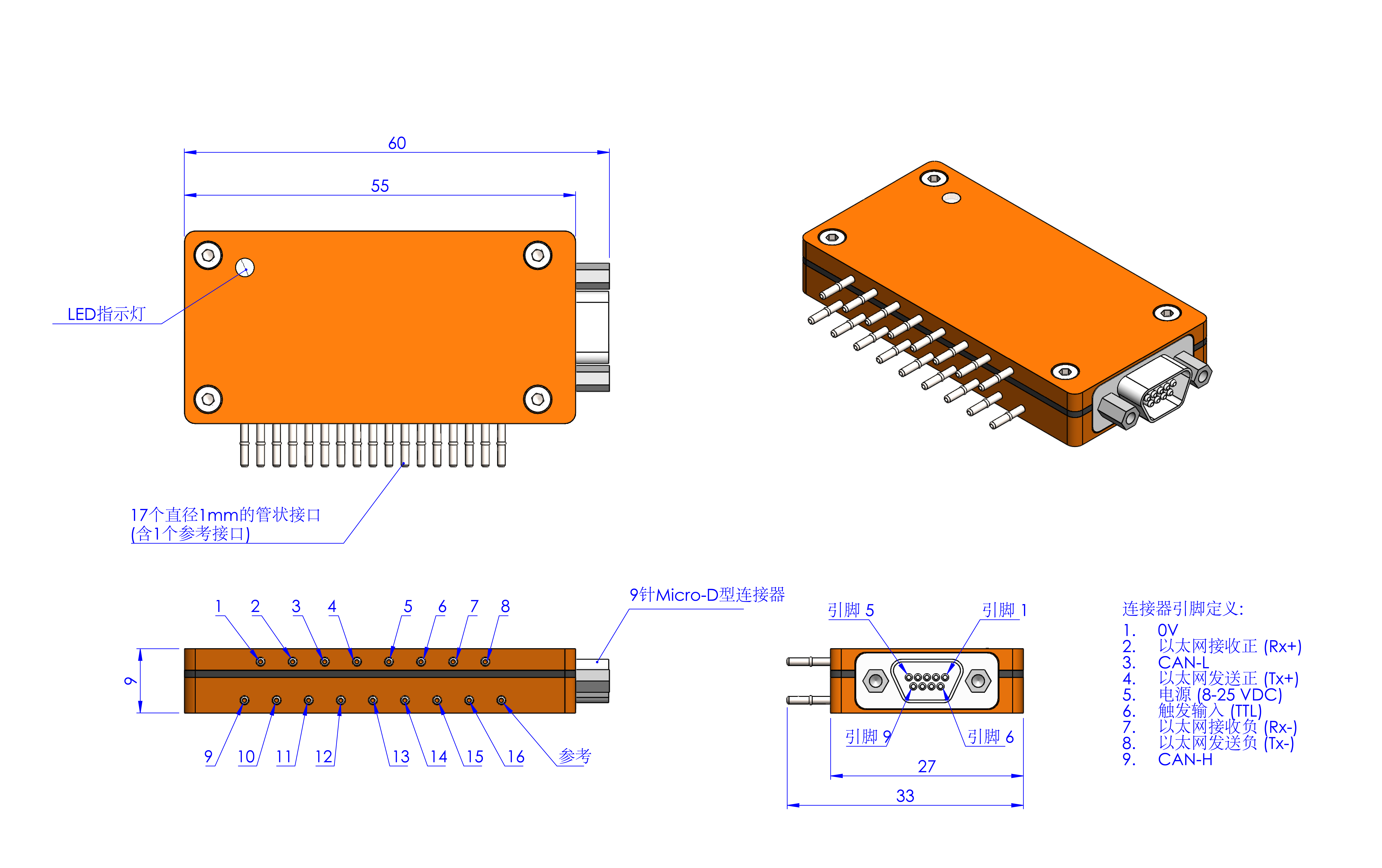

16通道产品图（mm）：

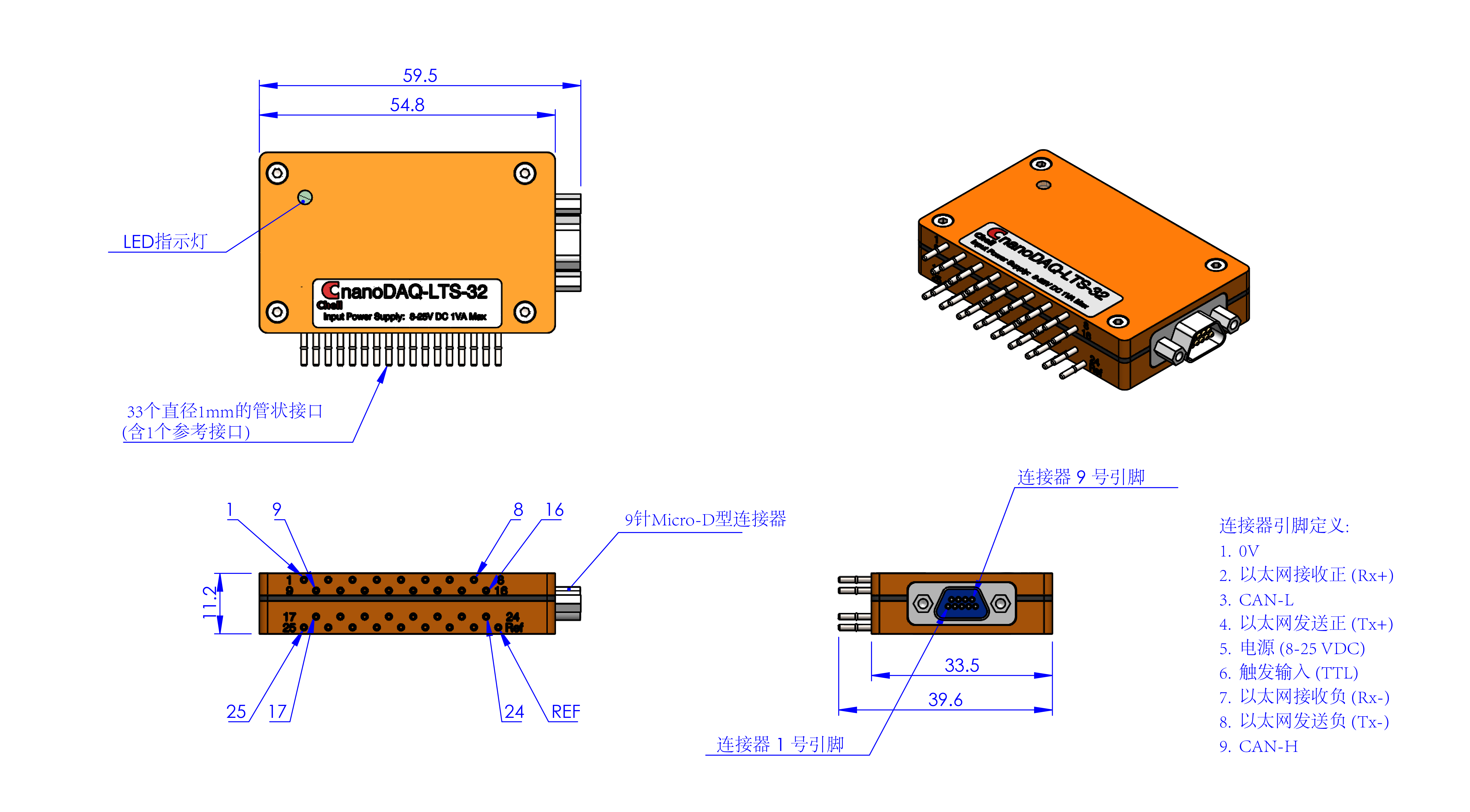

32通道产品图（mm）：
