Chell Instruments

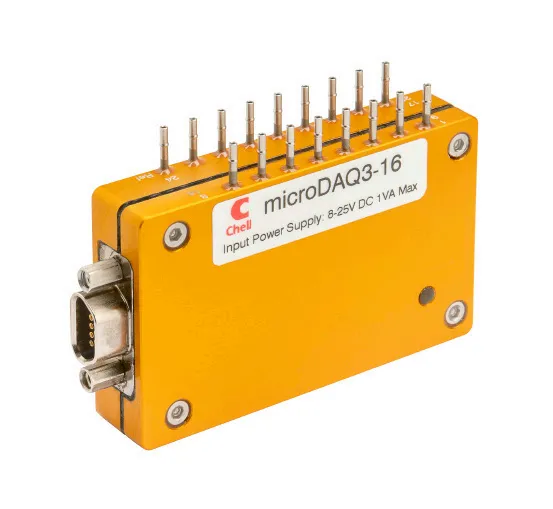

microDAQ3-16压力扫描阀
核心特点：
采用全新一代高精度数字传感器技术
顶尖数据测量精度：满量程最高 0.02%
高速采集：单通道 400Hz 采样速率
支持绝对压力、差压两种测量模式
整机结构紧凑小巧
标配 IEEE 1588 PTPv2 精密时间戳同步功能
标准温度补偿区间 0~90℃（可选 - 20~90℃宽温补偿）
每通道独立搭载 24 位模数转换器（ADC）
输出接口：百兆以太网（TCP/UDP 协议）、CAN 总线
内置网页服务器，可通过以太网完成全参数配置
产品介绍：
microDAQ3-16 是压力扫描阀技术的跨越式升级产品。设备搭载高精度数字传感器搭配高性能处理器架构，是目前市面上精度最高、功能适配性最强的压力扫描阀。 microDAQ3-16 可通过以太网、CAN、IENA 总线输出经过温度补偿、带标准工程单位的差压 / 绝对压力数据，搭配 MicroCAT3 型号可拓展 EtherCAT 总线，单通道最高采样速率 400Hz。 本款 16 通道扫描阀性能对标 64 通道高端型号，整机采用紧凑型密封壳体，适配各类严苛工况。 设备搭载高精度压力传感元件，每个测量端口配备双路 24 位模数转换器：一路采集压力信号、一路采集温度信号。精准的温度采集可让扫描阀在全工作温域内几乎完全抵消温度带来的测量误差。 microDAQ3-16 完整继承 Chell 旗下 MicroDaq、nanoDaq 系列成熟技术，包含内置网页服务器、IEEE 1588 PTP 精密时间戳、CAN 总线、硬件触发功能。
技术参数：
| 基础通用参数 | |
| 可选差压量程 | 1、2.5、5、7、10、17、35、55、103、207、310 kPa |
| 通道数量 | 16 通道 |
| 最大采集速率 | 单通道400Hz |
| 数据输出 | |
| 数据输出接口 | CAN 总线、以太网（TCP/IP、UDP）、IENA |
| 以太网规格 | 百兆 TCP/IP 或 UDP 协议（用户自定义配置） |
| CAN 总线规格 | 仅直流供电版本支持，2.0B 协议 |
| 性能指标 | |
| 系统测量精度 | 详见下文精度表格 |
| 绝对压力量程 | 160 kPa；400 kPa |
| 校准绝对压力区间（差压量程≤8psid） | 0.5kPa~160kPa（0.07psia~23.2psia） |
| 校准绝对压力区间（差压量程＞8psid） | 0.5kPa~160kPa（0.07psia~23.2psia） |
| 静压限制 | 无硬性限制，仅需保证所有被测压力落在传感器绝对量程范围内 |
| 验证压力 | 量程≤8psid：50psig(64.5psia) |
| 量程＞8psid：90psig(105psia) | |
| 输出分辨率 | 16bit；±满量程/66536 |
| 系统采集分辨率 | 24位 |
| 机械结构参数 | |
| 外形尺寸 | 详见产品工程图纸 |
| 标准壳体重量 | 36 克 |
| 外壳防护等级 | IP67 |
| 测量接口 | 1.0 毫米（0.04 英寸）凸起软管接头 |
| 电气参数 | |
| 供电输入 | 8~30VDC |
| 功耗 | 最大1VA |
| 电气接头 | 9 针微型 D 型母座（推荐配套插头：Glenair MWDM2L-9PS 焊杯款） |
| 环境适配参数 | |
| 工作温度范围 | -40~+90℃ |
| 温度补偿范围 | 标准 0~+90℃（可选 - 20~+90℃） |
| 存储温度范围 | -40~+90℃ |
| 环境气压适配 | 5 mbar绝对压力（海拔 10 万英尺）~2.5 bar绝对压力 |
| 振动耐受 | 航空标准 DO160E S 类 W 曲线，单轴持续测试 1 小时；模拟风扇叶片故障工况（20g，2 千赫兹） |
| 冲击耐受 | 航空标准 DO160F 第 7 章节风扇叶片脱落工况（40g，11 米 / 秒） |
| 时序与数据同步 | |
| 时间戳方案 | IEEE 1588 PTPv2 精密时钟协议 |
| 时间戳分辨率 | 1 μs |
| 硬件触发（仅直流供电型号支持） | 5 V TTL 电平脉冲，最高 200 Hz，最低 2 Hz |
microDAQ3 精度计量说明
microDAQ3 系列扫描阀具备优异性能与灵活适配性，因此采用完整、透明的计量标准定义测量精度。下表列明设备分辨率、测量标准差、95% 置信区间（2 倍标准差）总误差；
总误差包含以下全部误差来源：
线性度固有精度极限
测量重复性误差
长期稳定性（噪声）
12 个月长期漂移
0~90℃温区温度误差（可选版本覆盖 - 20~90℃）
分辨率固有误差
静压引入误差
差压量程精度参数表
| 差压量程（±） | 最大绝对量程 | 输出分辨率 （pa） | 标准差（pa） | 95%置信区间总误差（±pa） | 误差占差压满量程百分比%FS | |
| 1kPa | 4''水柱 | 0.5~175kPa | 0.03 | 0.91 | 1.82 | 0.2% |
| 2.5kPa | 10''水柱 | 0.08 | 0.91 | 1.82 | 0.07% | |
| 7kPa | 20''水柱 | 0.15 | 0.91 | 1.82 | 0.04% | |
| 10kPa | 1psi | 0.21 | 1.1 | 2.26 | 0.03% | |
| 17kPa | 1.5psi | 0.31 | 1.25 | 2.5 | 0.03% | |
| 35kPa | 2.5psi | 0.52 | 1.5 | 3.0 | 0.02% | |
| 55kPa | 5psi | 1 | 2.01 | 7.0 | 0.02% | |
| 1kPa | 8psi | 1.7 | 1.71 | 11 | 0.02% | |
| -83kPa~103kPa | -12~15psi | 0.5~400kPa | 3.15 | 3.0 | 20 | 0.02% |
| -83kPa~207kPa | -12~30psi | 6.3 | 5 | 40 | 0.02% | |
| -83kPa~300kPa | -12~43.5psi | 9.5 | 9.0 | 60 | 0.02% | |
备注：
差压量程基准参考压力默认 1 bar；参考压力可变动，仅需保证所有测量值落在传感器最大绝对量程内
最大绝对量程：传感器本身绝对压力测量极限

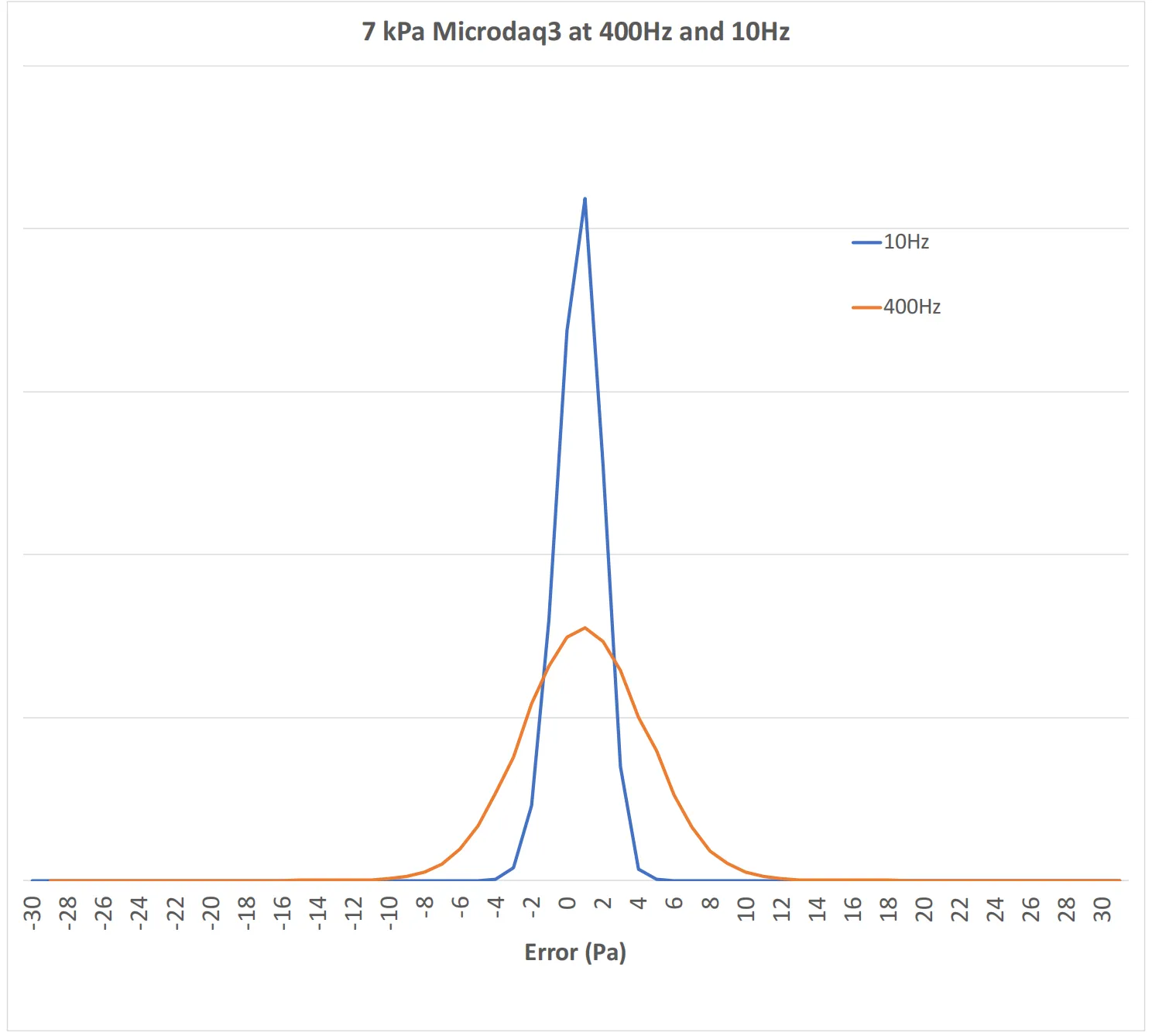

测试条件：100 Hz采样，16 次均值滤波
% FS 代表误差占本表所列差压满量程的比例；误差定义见上文
绝压量程精度参数表
| 绝压量程 | 输出分辨率（Pa） | 标准差（pa） | 95%置信区间总误差（±pa） | 误差占差压满量程百分比%FS | |
| 适配≤55 千帕（8psi）差压量程的绝压量程 | |||||
| 0.5 to 160 kPa | 0.07 psia to 23.2 psia | 2.24 | 1.6 | 30 | 0.02% |
| 适配 103/207/300 kPa（15/30/43.5psi）差压量程的绝压量程 | |||||
| 0.5 to 400 kPa | 0.07 psia to 58.01 psia | 6.1 | 6 | 60 | 0.02% |
备注：
测试条件：精度模式，16 次均值滤波
% FS 代表误差占本表所列最大绝对量程的比例
绝对量程支持用户自定义配置，优化输出分辨率
绝压传感器说明：性能更优，功能更丰富
microDAQ3 搭载两种规格绝对压力传感器：160kPa、400kPa绝对量程，测量端口与参考端口均采用同款传感器。设备在全绝对量程内完成出厂校准，用户可自定义绝对压力输出区间，优化 16 位输出分辨率。 差压输出逻辑：设备自动用测量端口压力减去参考端口压力，得到差压数值。整机出厂时已预设专属差压量程，最大化 16 位输出分辨率。静压兼容要求：所有被测压力不得超出传感器绝对量程上限。
采用绝对式传感器为扫描阀带来多项核心优势：
用户可一键切换差压 / 绝对压力两种测量模式
差压、绝对压力测量精度行业顶尖
可同步输出差压数值与参考端绝对压力，无需额外外接大气压力传感器
支持全部通道仅输出绝对压力，无需外接压力参考源
无内置参考压力腔（无腔体容积），参考压力（如海拔变化）突变时响应速度大幅提升，数据质量更稳定
microDAQ3-16 接线接口说明
继承 microDAQ 系列成熟硬件架构，提供四类通讯接口：
以太网（TCP/IP、UDP）
CAN 总线（仅非以太网供电 POE 版本）
IENA 总线
EtherCAT 总线（详见 MicroCAT 系列产品）

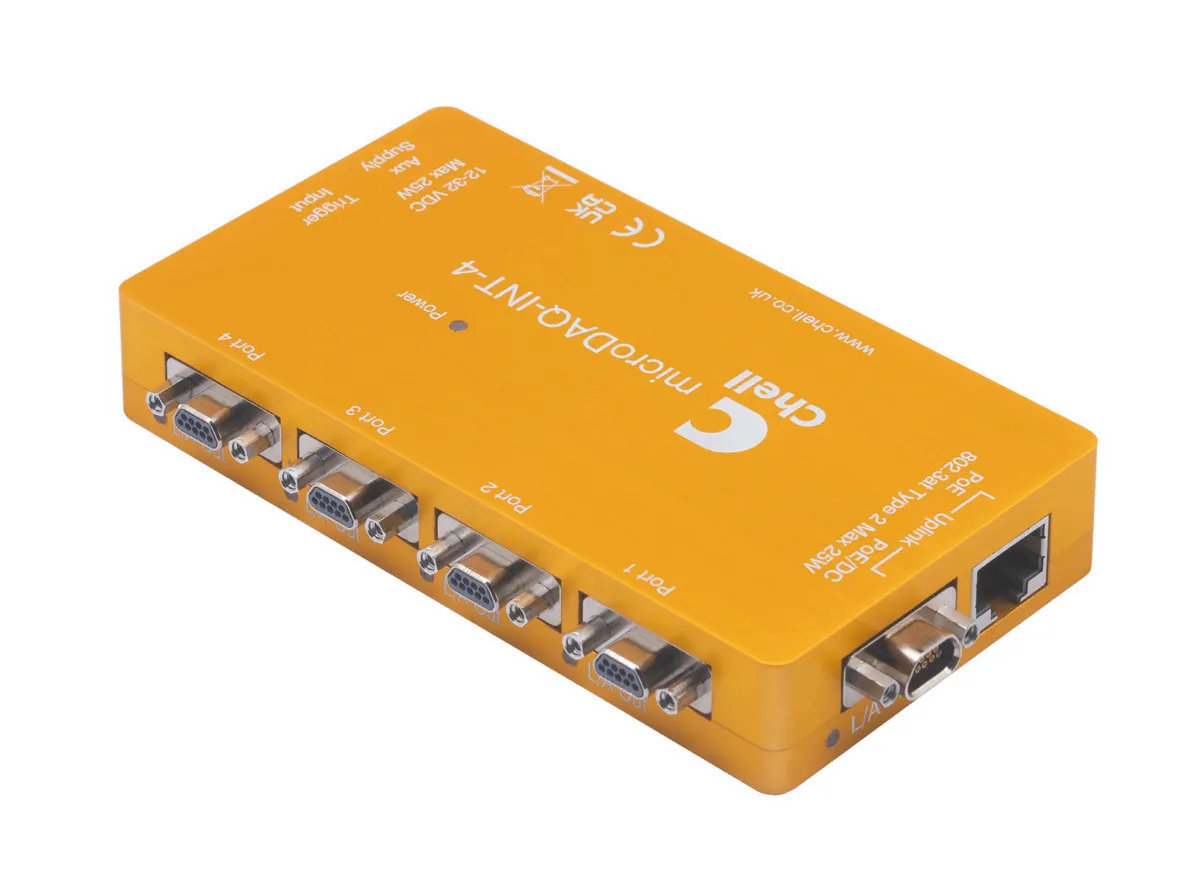

接线操作简便：设备直出以太网接口，用户可自制线缆或采购 Chell 原厂配套线缆；厂商同步提供多款转接设备简化组网。 配套设备 microDAQ-INT-4 集线器：最多串联 4 台 Chell 压力扫描阀，集成以太网 / CAN 总线集线器；集线器支持 POE 供电，可同步为自身与后端扫描阀供电，仅需接入 POE 交换机即可完成整套设备安装。
