kulite高温贴片式压力传感器LLHT-080/LLHT-125
发布时间:2025-02-20

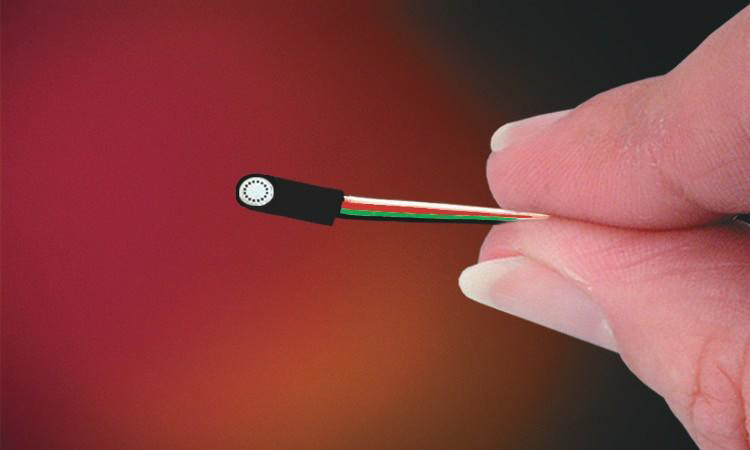

高温贴片式压力传感器LLHT-080/LLHT-125系列
• 无引线专利技术VIS®
• 高固有频率
• 飞机测试及风洞试验的理想选择
• 卓越的稳定性
• 高温工作温度-65°F To +450°F(-55°C to +235°C)
LLHT-080/LLHT-125系列是两款超小扁平薄片型压力传感器，采用了KULITE公司无引线专利技术。该两款产品适合于表面粘贴安装测试表面气动压力，如风机叶片表面气动压力，各种发动机管嘴压力测试等，而且它们还可以被集成在不同的测试设备上用于测量压力。该系列产品特点有小管脚，高固有频率，抗振动和冲击，宽工作温度范围。
LLHT-080/LLHT-125系列技术参数表
| 压力量程 | 0.35 0.7 1 1.7 3.5 7 17 35 BAR 5 10 15 25 50 100 250 500 PSI |
| 压力类型 | 绝压, 通气表压,差压 绝压, 通气表压, 密封表压, 差压 绝压, 密封表压 |
| 过载压力 | 2 倍额定压力量程 |
| 破裂压力 | 3 倍额定压力量程 |
| 压力介质 | 大多数导电性、非腐蚀性液体或气体 (产品所带的密封圈不一定和所有压力介质兼容) |
| 额定激励电压 | 10 VDC |
| 最大激励电压 | 12 VDC |
| 输入阻抗 | 1000 Ohms (Min.) |
| 输出阻抗 | 1000 Ohms (Nom.) |
| 满量程输出(FSO) | 100 mV (Nom.) |
| 零位输出 | ± 5 mV (Typ.) |
| 综合非线性、迟滞性和重复性 | ± 0.1% FSO BFSL (典型值), ± 0.5% FSO BFSL (最大值) |
| 分辨率 | 无限小 |
| 压力膜片固有频率(KHz) (典型值) | 150 175 200 240 300 380 550 700 |
| 加速度灵敏度% FS/g垂直 | 1.5x10-3 1.0x10-3 6.5x10-4 5.0x10-4 3.0x10-4 1.5x10-4 1.0x10-4 6.0x10-5 |
| 绝缘电阻 | 100 Megohm Min. @ 50 VDC |
| 工作温度范围 | -65°F 到+450°F (-55°C 到+235°C) |
| 补偿温度范围 | +80°F 到+450°F (+25°C 到+235°C) |
| 温度零点漂移 | ± 1% FS/100°F (Typ.) (± 2% FS/100°F Max) |
| 温度灵敏度漂移 | ± 1% /100°F (Typ.) (± 2% /100°F Max) |
| 机械冲击 | 20g Half Sine Wave 11 msec. Duration |
| 线性振动 | 10-2,000 Hz Sine, 20g. (Max.) |
| 电气连接 | 4 芯32 AWG 屏蔽电缆36 英寸长 |
| 重量 | 2克 (Nom.) 不包括电缆 |
| 压力感应原理 | 硅绝缘惠斯登全桥 |
