kulite高温贴片式压力传感器LE-080/LE-125发布时间:2025-02-20

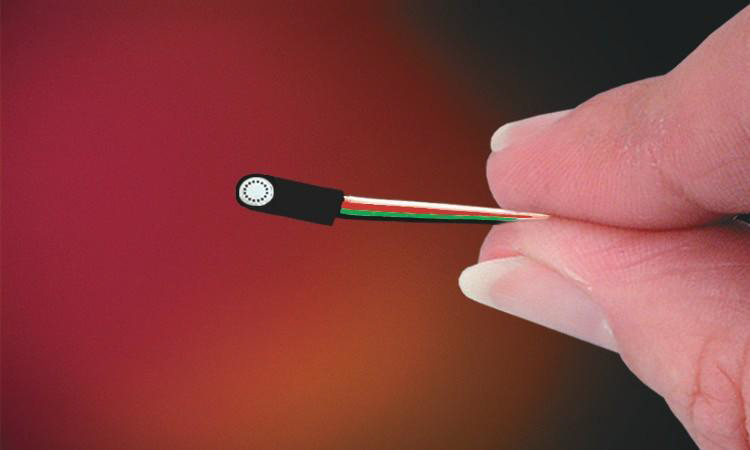

高温贴片式压力传感器LE-080/LE-125系列
• 高固有频率
• 优良的稳定性
• 飞行测试和风洞试验的理想选择
• H高温测量范围-65°F To+450°F
• 硅-硅（Silicon on Silicon）专利技术VIS®
LE系列是两款高温超小扁平薄片型压力传感器。该两款产品适合于表面粘贴安装测量表面气动压力，如风机叶片表面气动压力，各种发动机管嘴压力测量等，而且它们还可以被集成在不同的测试设备上用于测量压力。该系列产品特点有小管脚，高固有频率，抗振动和冲击，宽工作温度范围。

LE-080/LE-125系列技术参数表

压力量程        0.35       0.7                                             1.7         3.5            7                                          17           35           BAR
           5       10                                               25          50          100                                         250         500         PSI
压力类型 绝压, 通气表压,差压              绝压, 通气表压, 密封表压, 差压                 绝压, 密封表压
过载压力                                                                           2 倍额定压力量程
破裂压力                                                                          3 倍额定压力量程
压力介质             所有非导电性、非腐蚀性液体或气体 (产品所带的密封圈不一定和所有压力介质兼容)
额定激励电压                                                                                       10 VDC/AC
最大激励电压                                                                                       12 VDC/AC
输入阻抗                                                                             1000 Ohms (Min.)
输出阻抗                                                                              1000 Ohms (Nom.)
满量程输出(FSO)                                                                                 100 mV (Nom.)
零位输出                                                                                  ± 5 mV (Typ.)
综合非线性、迟滞性和重复性                                                  ± 0.1% FSO BFSL (典型值), ± 0.5% FSO BFSL (最大值)
分辨率                                   无限小
压力膜片固有频率(KHz) (典型值)     150           175                                       240            300            380                                 550             700
加速度灵敏度% FS/g垂直 1.5x10-3      1.0x10-3                             5.0x10-4      3.0x10-4     1.5x10-4                        1.0x10-4     6.0x10-5
绝缘电阻                                                                           100 Megohm Min. @ 50 VDC
工作温度范围                                                                      -65°F to +450°F (-55°C to +235°C)
补偿温度范围                                                                     +80°F to +450°F (+25°C to +235°C)
温度零点漂移                                                                               ± 1% FS/100°F (Typ.)
温度灵敏度漂移                                                                                      ± 1% /100°F (Typ.)
机械冲击                                                                20g Half Sine Wave 11 msec. Duration
线性振动                                                                     10-2,000 Hz Sine, 20g. (Max.)

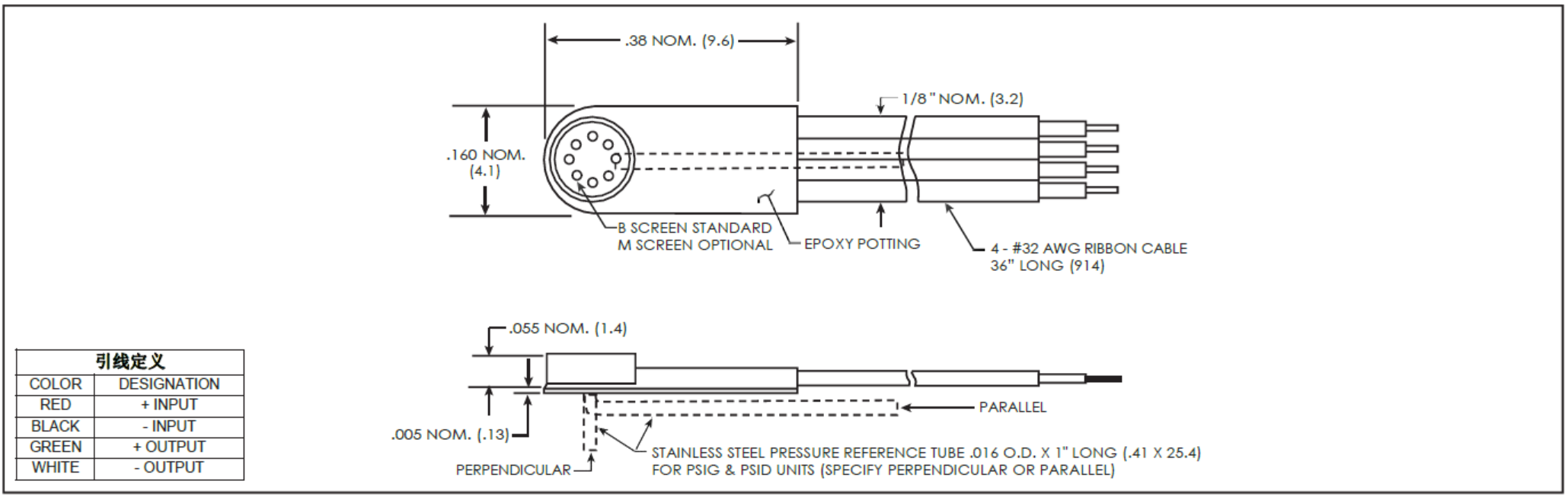

电气连接                                                                          4 芯32 AWG 屏蔽电缆36 英寸长
重量                                                                                 2 克 (Nom.) 不包括电缆
压力感应原理                                                                                       硅绝缘惠斯登全桥
LE-080.125.pdf

 上一条：kulite贴片式压力传感器LQ-062/LQ-080/LQ-30-125
 下一条：kulite高温贴片式压力传感器LLHT-080/LLHT-125

压力量程	0.35 0.7 1.7 3.5 7 17 35 BAR 5 10 25 50 100 250 500 PSI
压力类型	绝压, 通气表压,差压绝压, 通气表压, 密封表压, 差压绝压, 密封表压
过载压力	2 倍额定压力量程
破裂压力	3 倍额定压力量程
压力介质	所有非导电性、非腐蚀性液体或气体 (产品所带的密封圈不一定和所有压力介质兼容)
额定激励电压	10 VDC/AC
最大激励电压	12 VDC/AC
输入阻抗	1000 Ohms (Min.)
输出阻抗	1000 Ohms (Nom.)
满量程输出(FSO)	100 mV (Nom.)
零位输出	± 5 mV (Typ.)
综合非线性、迟滞性和重复性	± 0.1% FSO BFSL (典型值), ± 0.5% FSO BFSL (最大值)
分辨率	无限小
压力膜片固有频率(KHz) (典型值)	150 175 240 300 380 550 700
加速度灵敏度% FS/g垂直	1.5x10^-3 1.0x10^-3 5.0x10^-4 3.0x10^-4 1.5x10^-4 1.0x10^-4 6.0x10^-5
绝缘电阻	100 Megohm Min. @ 50 VDC
工作温度范围	-65°F to +450°F (-55°C to +235°C)
补偿温度范围	+80°F to +450°F (+25°C to +235°C)
温度零点漂移	± 1% FS/100°F (Typ.)
温度灵敏度漂移	± 1% /100°F (Typ.)
机械冲击	20g Half Sine Wave 11 msec. Duration
线性振动	10-2,000 Hz Sine, 20g. (Max.)
电气连接	4 芯32 AWG 屏蔽电缆36 英寸长
重量	2 克 (Nom.) 不包括电缆
压力感应原理	硅绝缘惠斯登全桥
