风洞实验的数据质量，很大程度上取决于数据采集系统的精度与可靠性。在KTH（瑞典皇家理工学院）近期的一项边界层测量研究中，Chell microDAQ3压力扫描阀作为核心数据采集设备，经历了一次从压力耙设计对比、边界层估算到采样策略优化的完整实战考验。

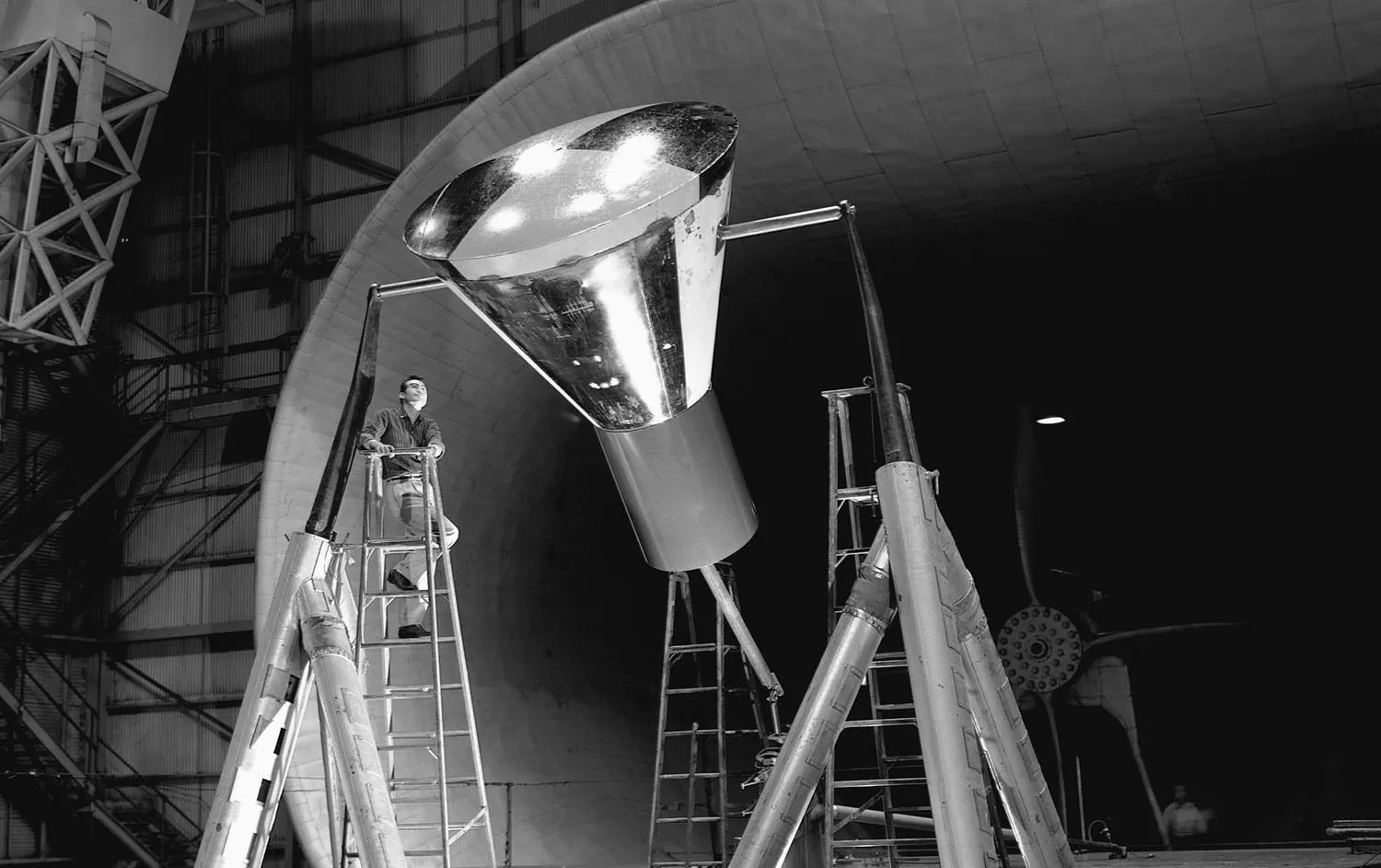

风洞试验

一、项目背景：L2000风洞边界层测量需求

L2000风洞建于1960年代，原为SAAB研发"雷"式战斗机而建，1996年移交KTH后历经多次现代化改造。这是一座2m×2m闭路回流式低速风洞，最高风速60m/s。

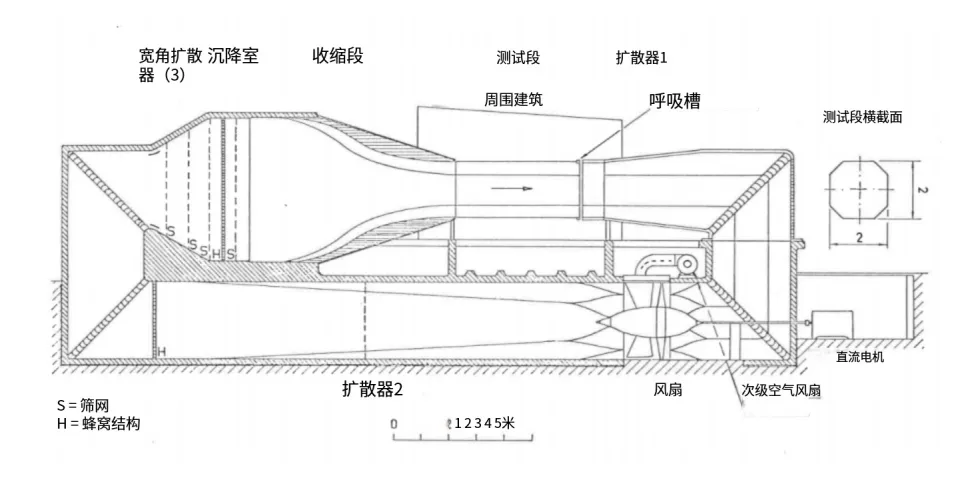

L2000风洞整体结构图

本次测试在假地板上进行——这是后来加装的装置，用于模拟海平面等近地面流动。它通过在测试段提供新的前缘来产生新的边界层，复现近表面流动条件。

边界层流动示意图

测试点选在距假地板前缘x=2180mm处，风速设定为20m/s。为什么选这个点？因为假地板会产生新的边界层，而此处的雷诺数已超过临界值（约2.83×10⁶），流动已发展为湍流，正是考验测量设备分辨率的绝佳位置。

那么，用什么设备来捕获这个复杂流动下的压力信号？

答案是：Chell microDAQ3。

二、Chell microDAQ3：它凭什么胜任风洞测试？

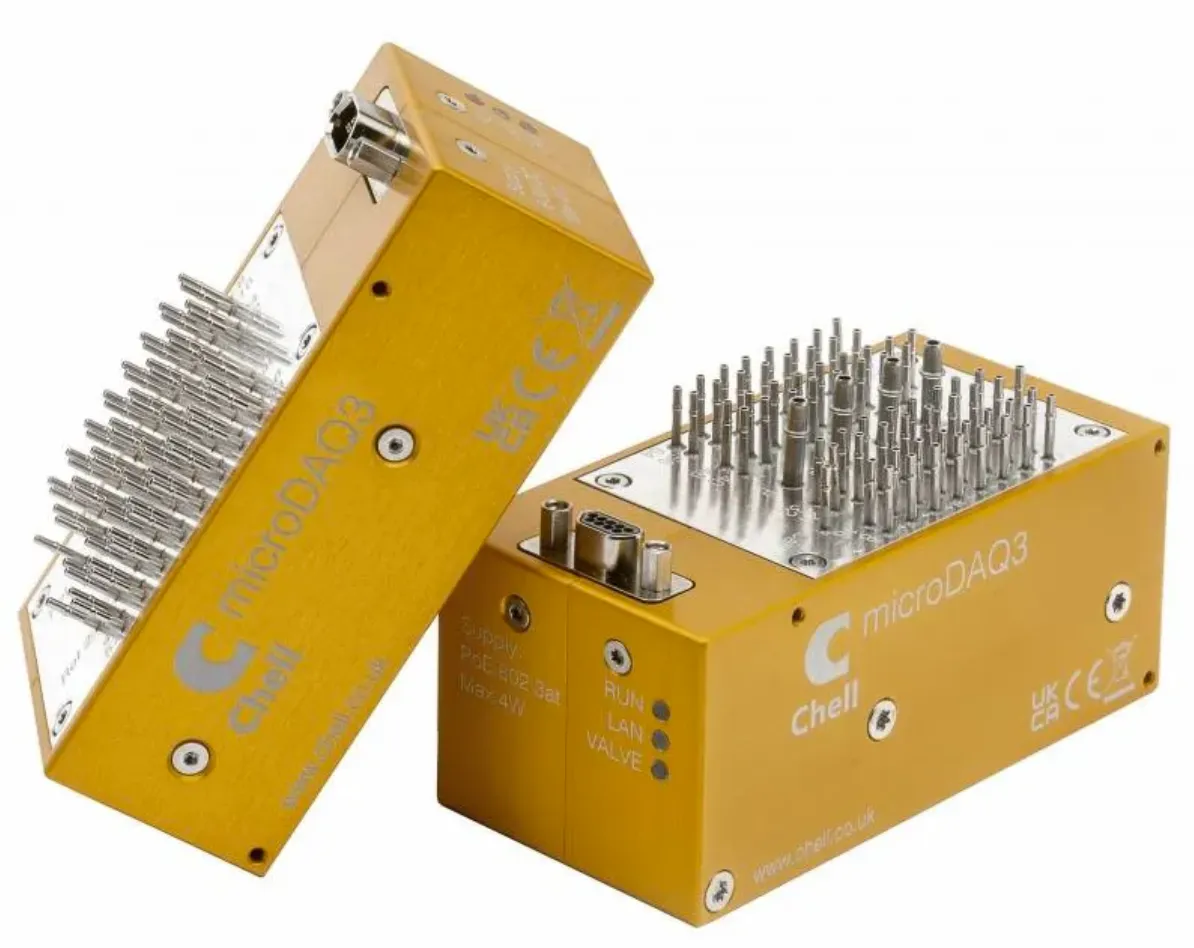

microDAQ3

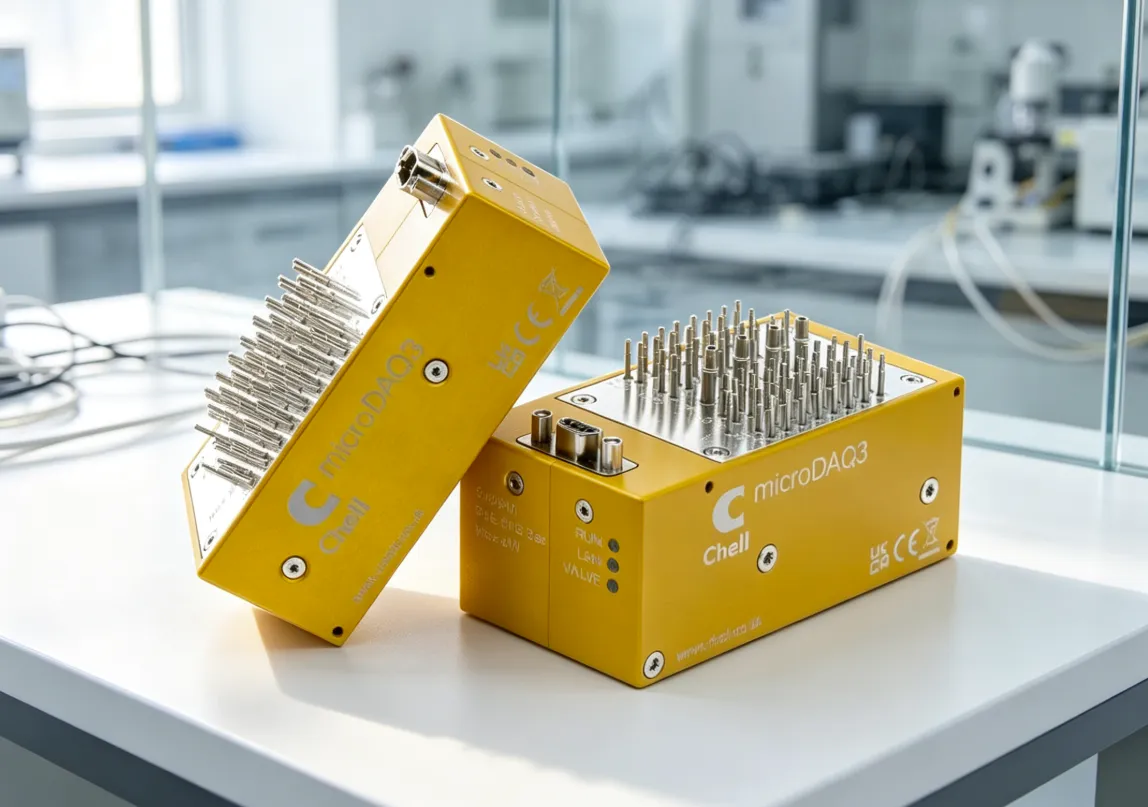

Chell microDAQ3 是一款专为多点压力测量设计的高性能数字压力扫描阀，于2022年正式推出。它集高精度测量、宽采样率、多通道支持和灵活的数据输出于一体，可满足从低速风洞到高速气动测试的广泛需求。

核心参数一览

·精度：最高可达满量程的0.02%

·采样率：每通道400Hz

·通道数：可选16/32/64通道

·量程：从1kPa到310kPa

·尺寸：最小规格59.5×39.6×11.2mm

·吹扫功能：可选电动吹扫功能，完成管路吹扫与零点复位

·如需支持EtherCAT协议，可选型号microCAT3

参数只是纸面实力，真正让microDAQ3脱颖而出的，是它在实际工况中的综合表现。接下来，我们看看它在L2000风洞中的真实表现。

三、实战数据：microDAQ3在风洞中表现

·数据采集设置

microDAQ3被设置为差压模式，每个通道测量探头处滞止压与静压之差。风洞入口和出口各有一个参考探头，记录绝对压力和温度，用于通过理想气体定律实时计算空气密度。

测量设置示意图

每次测试前，必须在零风速下执行参考测量并手动归零。正式测量结束后，将各通道平均值减去参考平均值，以消除残余偏置和热漂移。

·采样策略优化

团队在5Hz、50Hz、200Hz、400Hz四个采样频率下进行对比测试。通过Welch方法计算功率谱密度，发现95%的信号能量集中在约1.17Hz以下。这意味着边界层压力脉动的主要频段极低，400Hz采样提供了充足的抗混叠裕度。

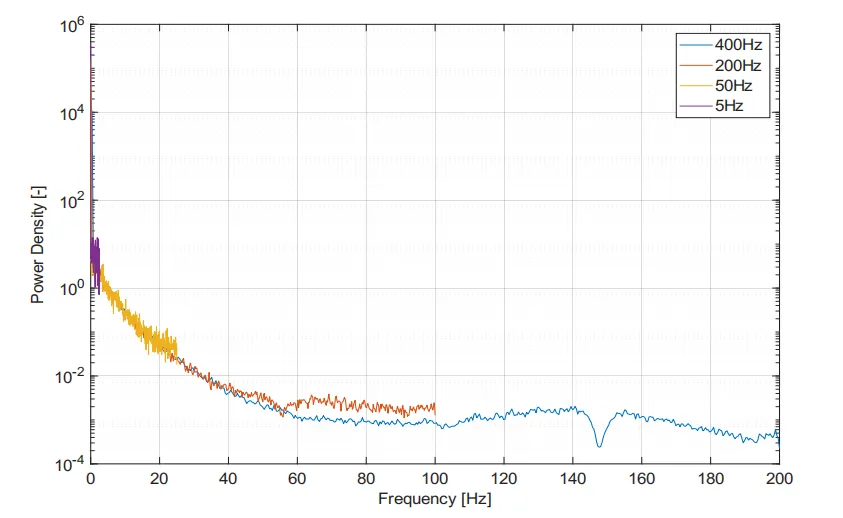

不同采样频率下的功率谱密度

·Allan方差与采集时间确定

团队采用Allan方差方法评估信号稳定性。结果显示，50Hz、200Hz、400Hz三种采样频率下的Allan偏差曲线几乎重合，说明采集系统的噪声特性具有良好的一致性。基于中心极限定理，研究计算出在ε=1%容差下，不同置信区间所需的最短采集时间：

不同置信区间所需的最短采集时间

·数据成果

基于microDAQ3采集的高质量数据，研究团队成功完成了三项核心任务：

耙对比：对比了基于NASA报告设计的弯曲耙（28探头）与传统直耙（16探头）的测量差异

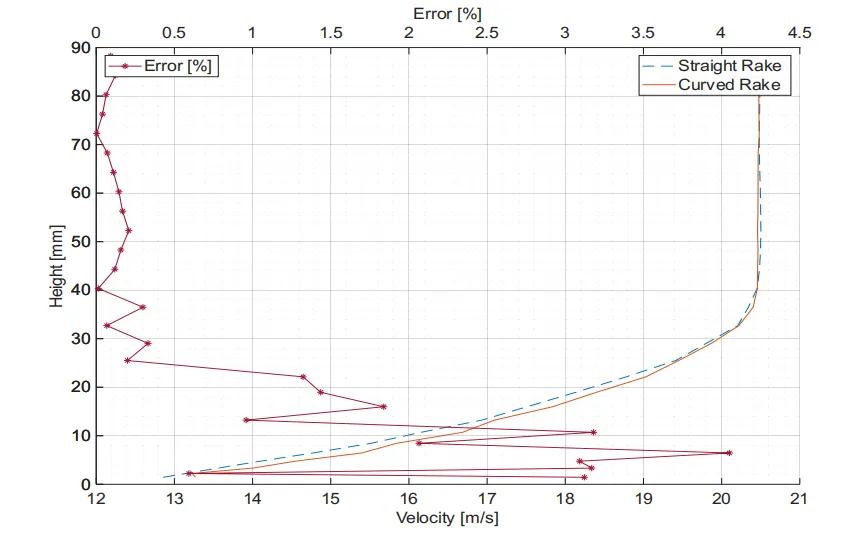

两种耙测量结果的误差随高度变化曲线

边界层表征：测得形状因子H₁₂≈1.49，确认了湍流边界层的存在

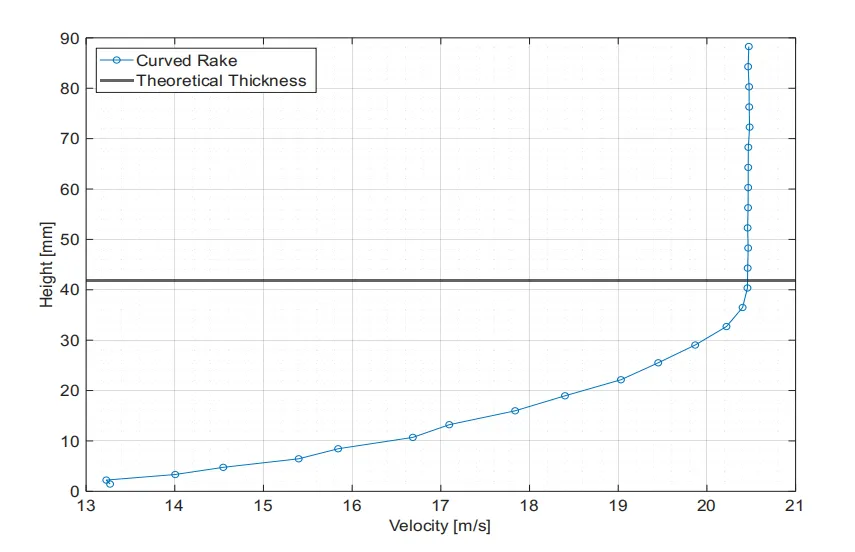

弯曲耙测得的边界层剖面

采样策略优化：为后续风洞测试提供了采样频率和采集时间的量化参考依据

四、不止于风洞：microDAQ3的广泛应用

事实上，microDAQ3的应用远不止学术研究：

·城市流动风洞测试：在大型城市流动风洞项目中，microDAQ3以400Hz采样率同步完成百余个压力测点的数据采集，精度优于0.02%满量程

·F1赛车空气动力学：Chell已为F1最新车队Cadillac提供微型车载和风洞扫描阀

·近太空测试：在近太空飞行器研发中，microDAQ3被用于舱内外的实时压力监测，保障飞行环境的安全评估

·涡轮与推进领域：被用于推动下一代涡轮和推进机械的研发

风洞实验的精度，从来都藏在细节之中。几帕的微小压差、细微的温度漂移、毫秒级的信号偏差，都可能让整场流体力学测试的研究结果失准。

KTH瑞典皇家理工学院基于老牌L2000风洞的实测研究，用完整的边界层测量实战充分印证：Chell microDAQ3压力扫描阀绝非参数堆砌的行业标杆，而是能落地、抗干扰、高精度的实战级数据采集设备。

依托24位ADC精准测温测压、全域温度补偿、高频稳定采样、多通道同步采集的核心优势，它完美攻克了风洞测试中痛点难题，为湍流边界层研究、压力耙优化、采样策略标准化提供了扎实、精准、可复用的高质量数据支撑。
