GENSORS数采系统
16通道应变输入模块DAM-B16Q
核心特点
16通道模拟量输入用于应变片：1/4桥
24位高精度AD分辨率，每通道10kHz采样率
输入范围可选以实现最高信噪比：2/20mV/V(±4000μm/m或±40000μm/m，k=2)
主动导线电阻补偿：OCS在线补偿信号用于连续补偿引线电阻变化
内置分流电阻：完整测量链的分流验证
EMC电磁兼容性符合IEC 61000-4和EN 55011

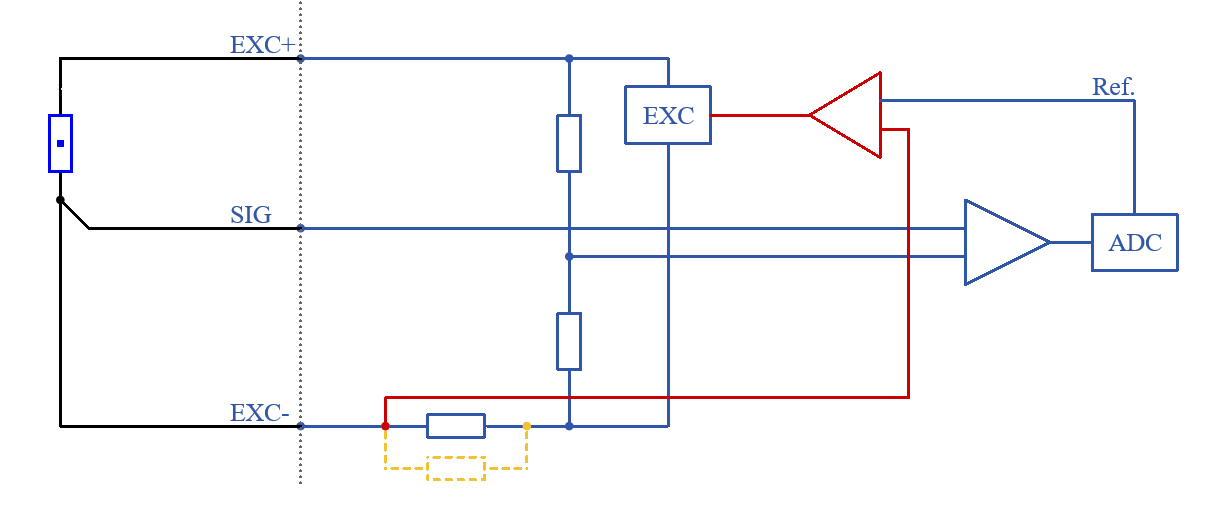

应变片接线图
技术参数
| 模拟量输入 | ||||
| 通道 | 16 | |||
| 精度 | 0.02%典型值 | |||
| 0.05%可控温度下 | ||||
| 0.1%工业区域 | ||||
| 输入抗阻 | ＜10MΩ | |||
| 隔离电压 | 500VDC通道到输入电压到接口 | |||
| 模数转换 | ||||
| 分辨率 | 24位 | |||
| 采样率 | 10kHz每通道 | |||
| 模数转换方式 | Sigma-Delta（Σ-Δ） | |||
| 抗混叠滤波器 | 1kHz，三阶 | |||
| 数字滤波器 | 无限脉冲响应、低通、高通、带通、带阻、巴特沃斯或贝塞尔（二阶、四阶、六阶、八阶）， 频率范围0.1Hz~2kHz | |||
| 平均值 | 用户自定义或自动配置 | |||
| 应变片测量模式 | ||||
| 桥接配置 | 1/4桥电阻（三线，带引线电阻补偿） | |||
| 精度等级 | 0.05 | |||
| 桥路补偿电阻 | 120Ω | |||
| 温度电阻系数(TCR) | 0.05ppm/K | |||
| 输入范围 | ±2mV/V | ±20mV/V | ||
| 精度 | 0.25% | 0.1% | ||
| 分流电阻 | 100kΩ内部电阻 | |||
| 桥路激励 | 每通道2VDC | |||
| 最大传感器线缆长度 | 150m | |||
| 长期稳定性（2.5mV/V） | ＜0.2μV/V/24h | ＜2μV/V/8000h | ||
| 温度漂移（2.5mV/V） | ＜0.5μV/V/10K偏移漂移 | ＜0.05%/10K增益漂移 | ||
| 噪声 | ＜0.3μV/V（10Hz）） | |||
| 通讯 | ||||
| 协议 | 专有LocalBus（115200bps~48Mbps，延迟＜100ns） | |||
| ASCII（19200bps~115200bps） | ||||
| Modbus RTU | ||||
| 数据格式 | 8E1 | |||
| 电气标准 | ANSI/TIA/EIA-485-A，两线制 | |||
| 输入功率 | ||||
| 输入电压 | 10~30VDC，过压和过流保护 | |||
| 功耗 | 2W | |||
| 输入电压影响 | ＜0.001%/V | |||
| 环境规格 | ||||
| EMC | 符合IEC61000-4和EN55011 | |||
| 工作温度 | -20℃~+60℃ | |||
| 存储温度 | -40℃~+85℃ | |||
| 相对湿度 | 5%~95%RH 50℃无冷凝 | |||
| 结构尺寸 | ||||
| 材料 | 铝合金 | |||
| 尺寸（W*H*D） | 30*137*135mm | |||
| 重量 | 500g | |||
| 防护等级 | IP40 | |||
