Chell 2432T 温度扫描阀
Chell 2432T 是现有 2432、2416、flightDAQ、microDAQ 系列压力扫描模块的配套拓展产品。依托 Chell 自研硬件架构与多协议以太网接口，2432T 可精准采集热电偶信号并同步换算为标准工程单位，对外输出标准化测量数据。
2432T 32 通道温度扫描阀核心特性
32 路热电偶同步采集系统
M3 螺钉端子输入接口
高可靠性均温铜质基准（UTR）结构，冷端测温精度优异
开路故障检测（OCD）+ 高精度传感器阻抗测量（SIM）技术
通道间 1000V 电气隔离
每通道独立 24 位 ADC，全通道同步采集
千兆以太网自定义输出，兼容 iDDS、Chell 私有协议、IENA、Modbus、Netscanner®
支持 IEEE 1588 PTP V2 精密时钟同步
单通道测量速率 250Hz
以太网供电（PoE）/ 直流供电自适应
内置网页服务器，全参数以太网远程配置
接口协议说明
热端测温采用每通道独立 24 位高精度模数转换器（ADC），不仅实现全通道同步采集，通道间隔离耐压超 1000V。
故障诊断功能
开路检测（OCD）：实时识别热电偶断线、短路故障；
传感器阻抗测量（SIM）：采用 Chell 专有算法测量热电偶总阻抗，可作为系统诊断依据，提前预判热电偶老化失效。
参数配置方式
设备内置网页服务器；
对应通信协议下发指令；
iDDS 配套配置服务器；
上传 XML 配置文件。
供电设计
支持以太网供电（PoE）或常规直流供电，自动识别切换。
电气测量指标
| 参数项 | 技术指标 |
| 输入最大耐压 | 10 VDC |
| 电压量程 (满幅) | ±250 mV |
| 电压分辨率 | ±0.03 μV |
| K 型热电偶温度分辨率 | 0.001 ℃ |
| 噪声水平 | ＜3 μV |
| 测温精度 (K 型) | ＜±10 μV / ±0.26 ℃ |
| N 型测温精度 | ±0.27 ℃ |
| 冷端温度分辨率 | 0.001 ℃ |
| 冷端测温噪声 | ＜0.02 ℃ |
| UTR 均温腔体全域误差 | ＜0.15 ℃ |
| 共模抑制比 CMRR | DC~100Hz＞120 dB |
| 通道间隔离耐压 | 1000 V |
整机系统参数
| 参数分类 | 规格 |
| 模数转换器 | 每通道独立 24 位 ADC |

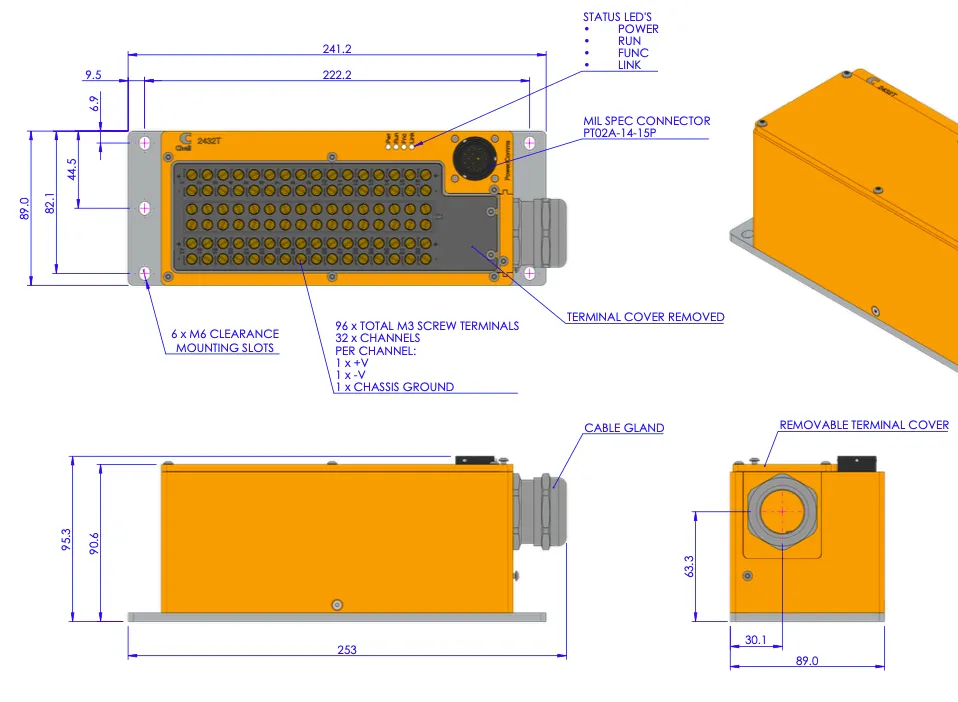

| 整机尺寸 (宽 × 深 × 高) | 241.2 × 89 × 95.3 mm（三维模型可向厂商索取） |
| 整机重量（装配电缆格兰头） | 2.6 kg |

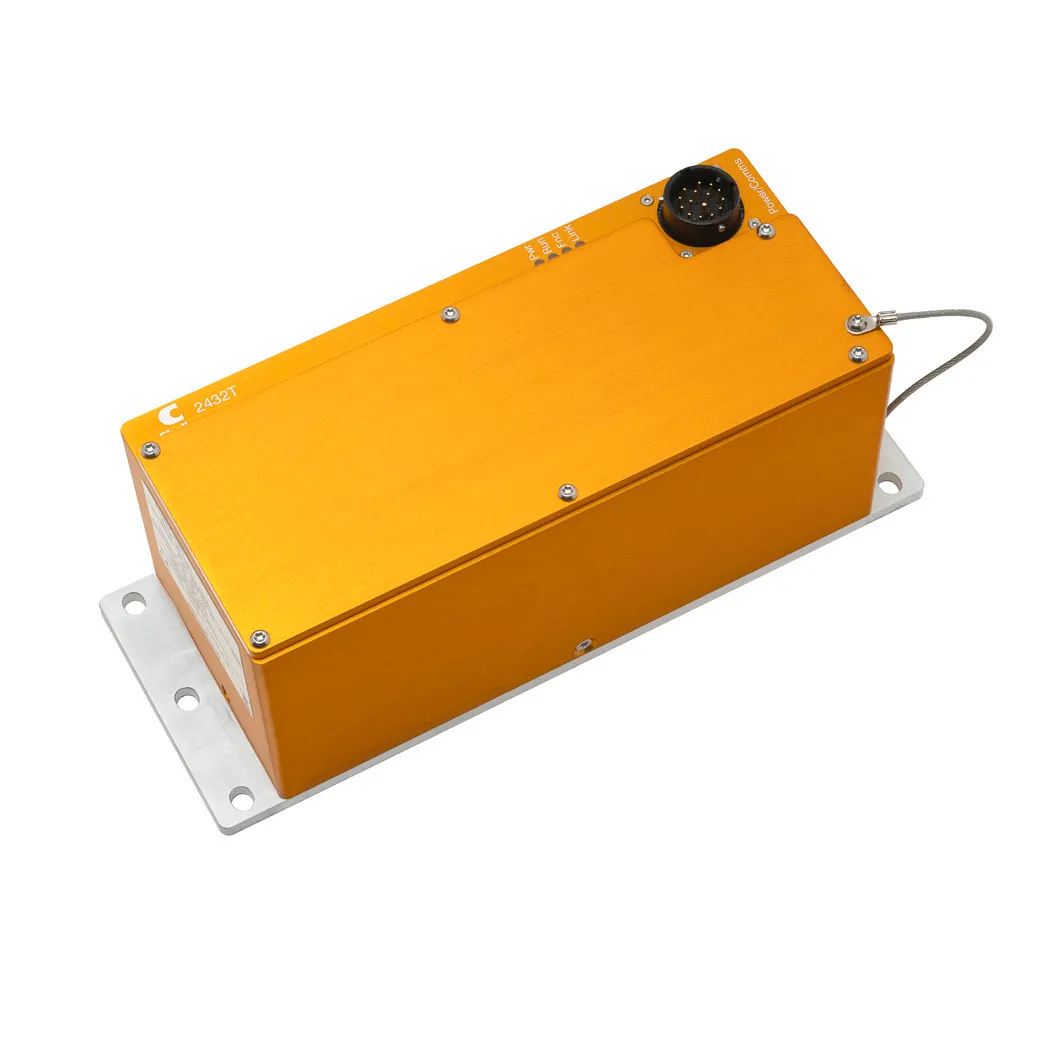

| 防护等级 | IP65（装配电缆格兰头 / 选配 QDC 快插接头） |
| 标准测量接口 | M3 螺钉端子 |

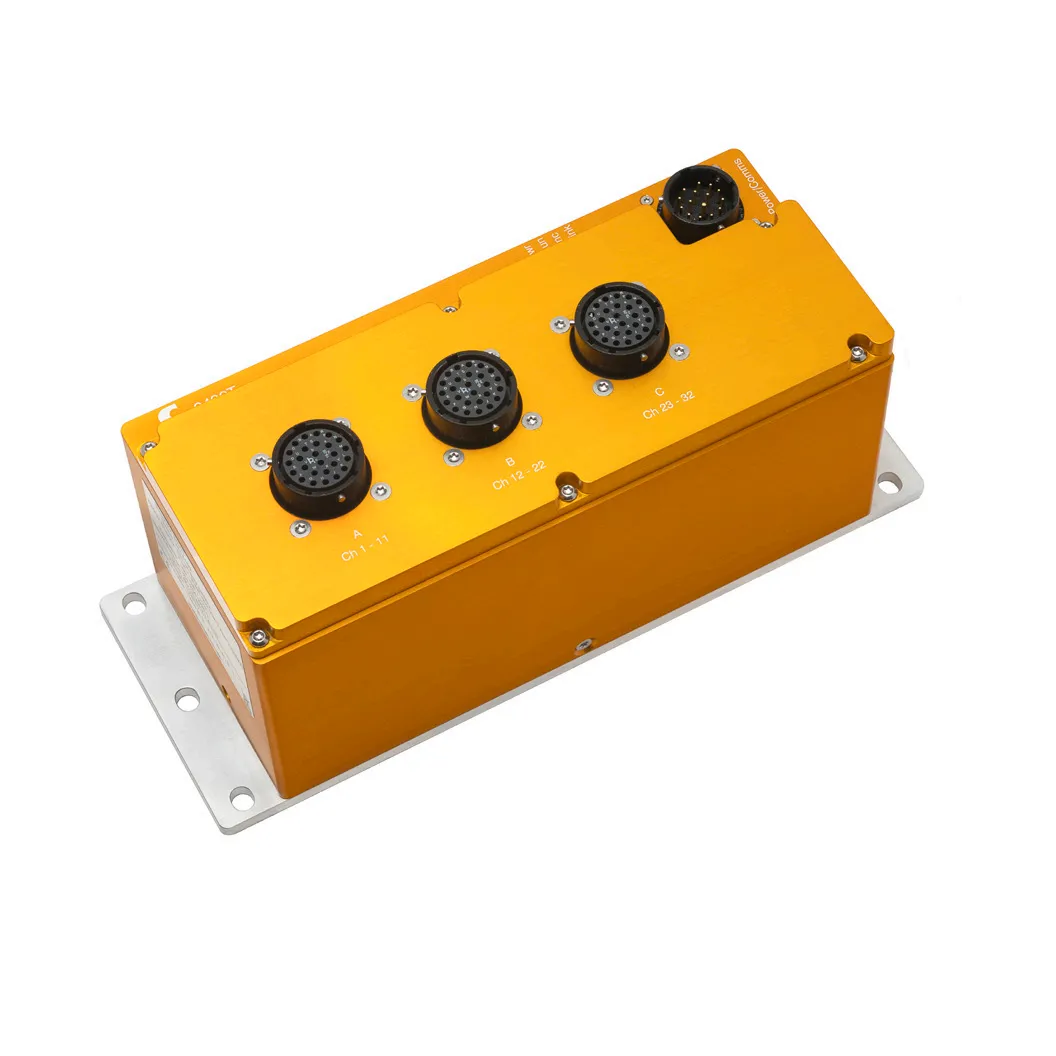

| 选配快插接口 | 3 个 26 芯 TTI KPSE02E16-26SA206 航空接头 |
| 供电规格 | PoE IEEE802.3at/af；直流 24~50VDC，最大 1A@24V |
| 电源通讯连接器 | PT02A-14-15P MIL 标准 15 针航空插头 |
| 时序同步 | IEEE1588-2008 PTPv2，同步误差为采集周期的 1%（250Hz 时 ±40μs） |
| 工作温度 | -20 ~ +90℃；上电预热后可拓展低温区间 |
| 最高相对湿度 | 31℃环境≤80%，无凝露 |
| 以太网 | 千兆 TCP/UDP，支持静态 IP/DHCP 自动分配 |
| 电缆格兰头规格 | M32×15，适配线缆外径 18~25 mm |
支持通讯协议接口
全部协议可通过网页服务器切换，最高输出速率 250Hz
Chell 私有协议：TCP/UDP，输出 IEEE754 标准 32 位浮点型温度工程单位
IENA 协议：UDP 总线输出
iDDS：符合 EIM 03869 工业数据分发规范（需选配授权）
Netscanner 仿真：TCP/UDP，指令集精简适配旧系统改造
配置方式
环境耐受指标
适用环境最低绝压：100 mbar（等效海拔 52000 英尺）
振动测试：DO160G S 类 W 曲线，单轴 1 小时；风扇冲击 DO160E S 类 P 曲线
冲击测试：DO160F 第 7 节，40g、11m/s 风扇叶片脱落冲击；各轴向 ±40g 载荷
温度循环：满足 DO160F 4/D2、5/A 航空温度规范，温变速率 ±10℃/min
电磁发射：辐射 MIL-STD-461E RE102；传导 MIL-STD-461E CE102
设备内置诊断
QDC版本

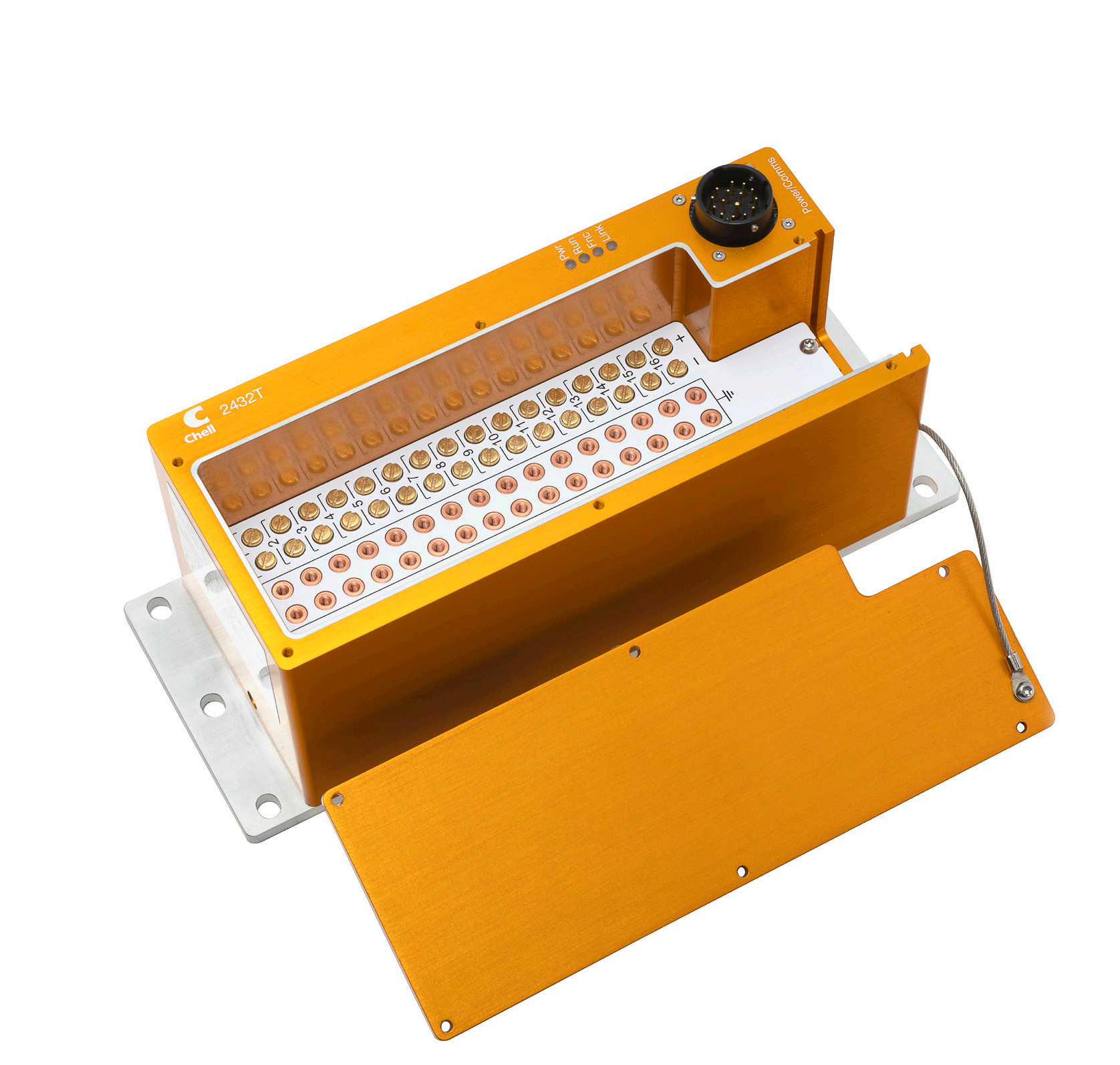

标准版本

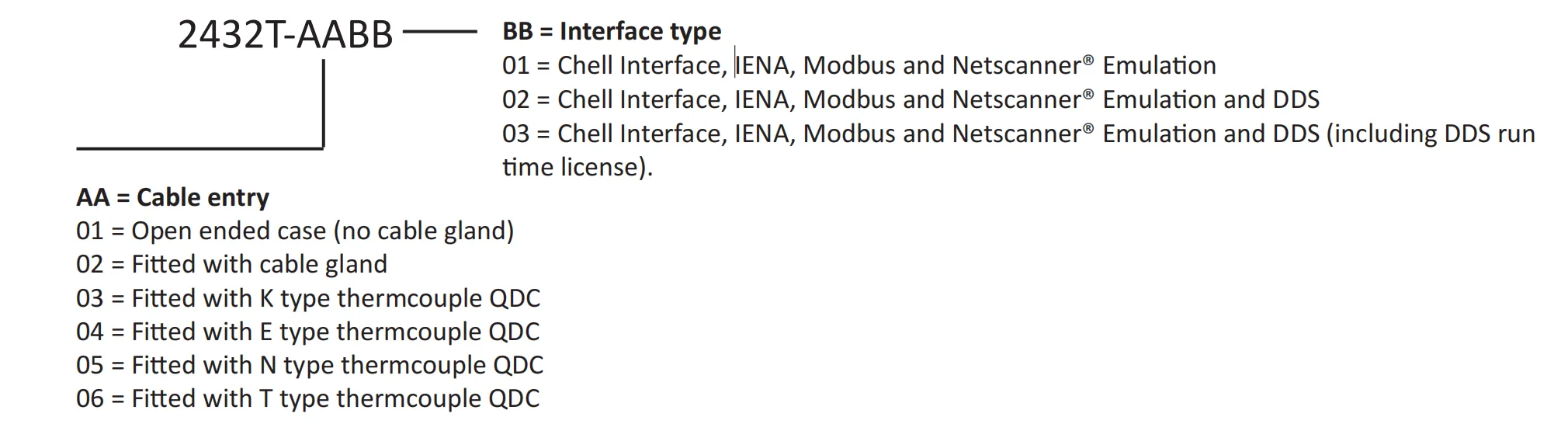

完整型号编码规则：
