Simcenter Testlab - Structure

结构试验(模态试验)

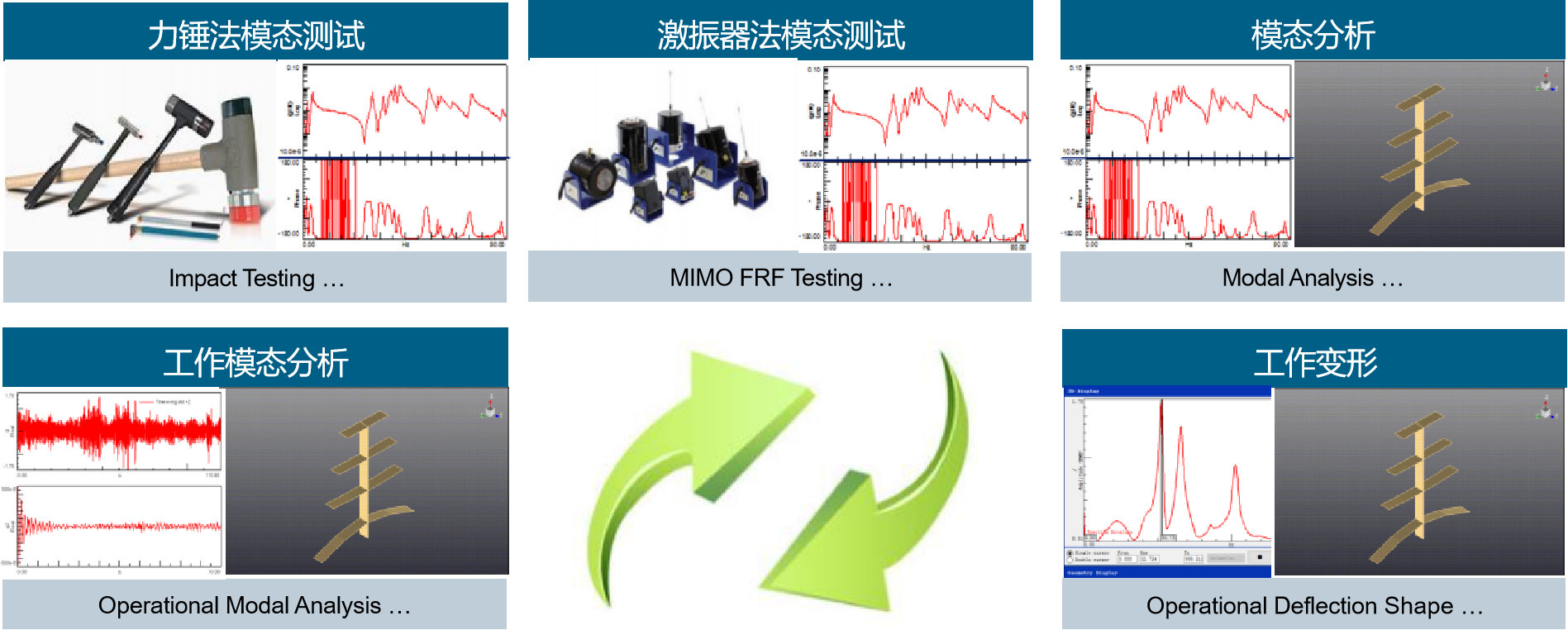

模态分析

✓ 结构固有属性分析

✓ 表现为

    ✓ 共振频率

    ✓ 阻尼比

    ✓ 振型

目的:

✓ 验证产品振动与噪声问题

✓ 提高产品耐久性

✓ 提高数字模型准确性

结构测试设备-激励和响应

激励

➢激振器或力锤

➢力传感器

响应

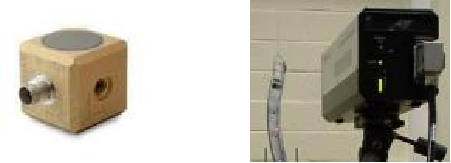

➢加速度传感器

➢激光测振仪

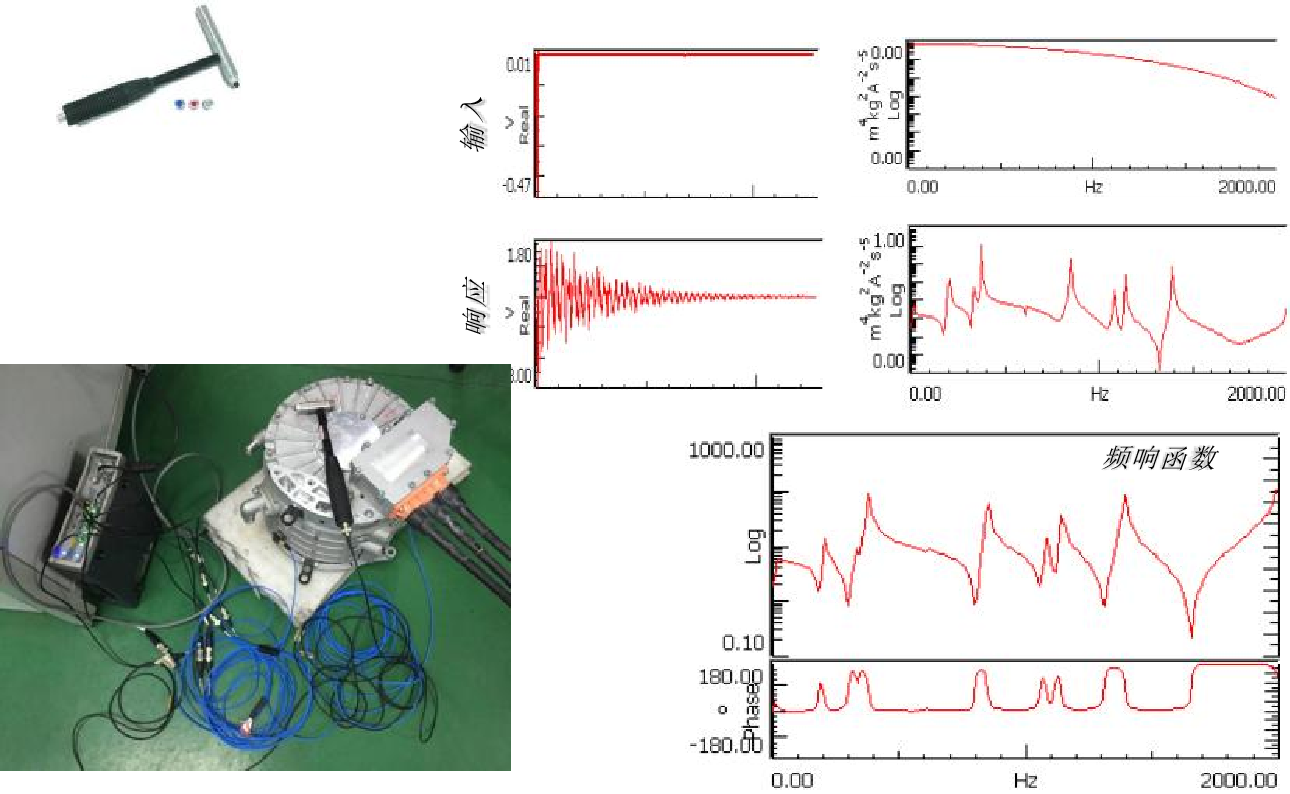

锤击法模态测试

优点

设备简单

简单快速

投资小

适合于故障诊断

SIEMENS特点

力锤触发自动建议  窗函数自动建议    双击自动拒绝

过载自动拒绝

移动力锤/移动传感器 操作提示音

激振器法

频响函数测试

优点：

快速&可靠

很好的质量/时间比

在结构上能量分布均匀

出色的故障诊断和修改预测效果

一般固定激励位置，多个响应点-多批次测试

研究非线性的唯一方法

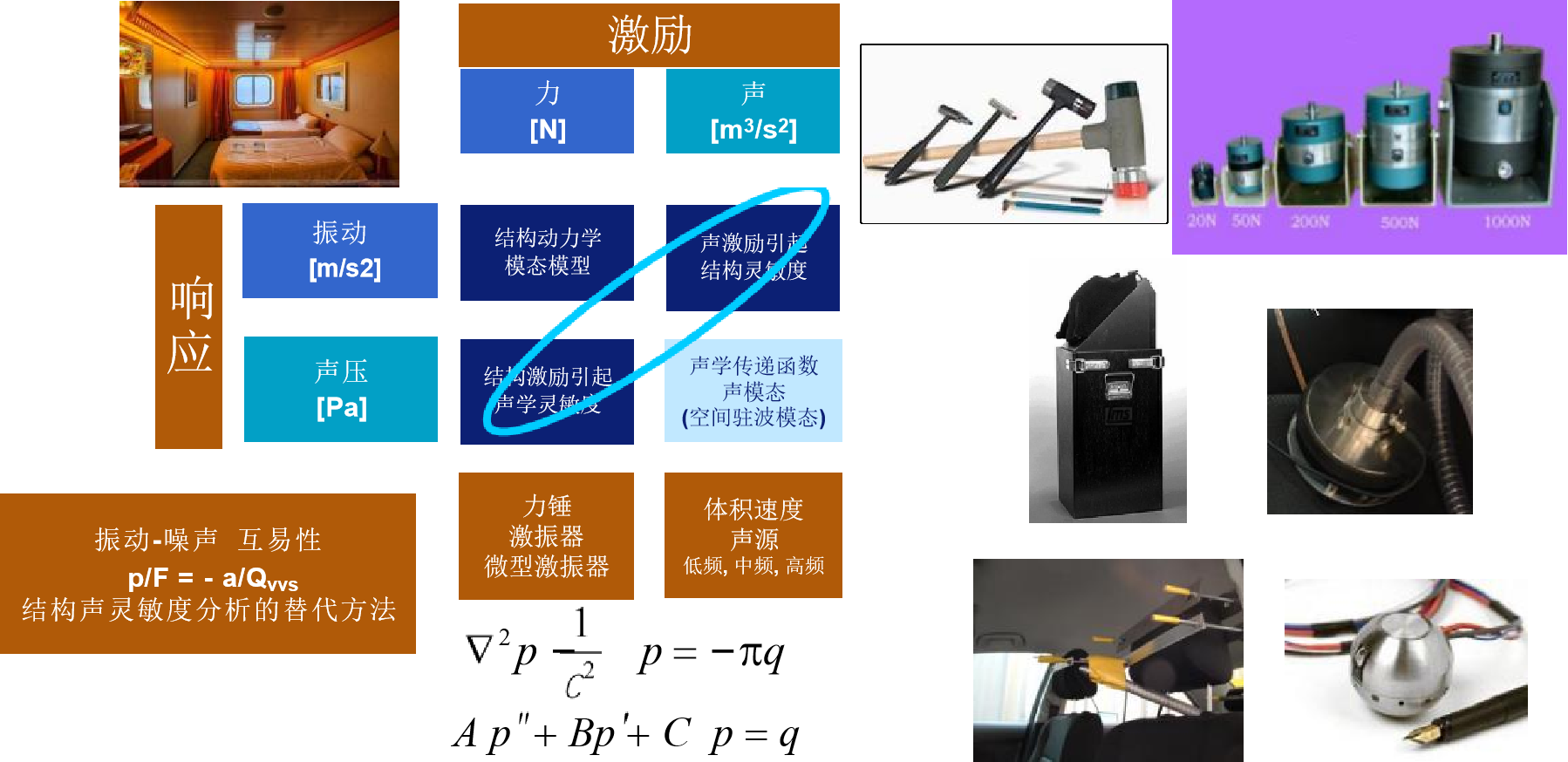

振动模态、声腔模态、声振耦合模态

模态试验 – 世界标杆

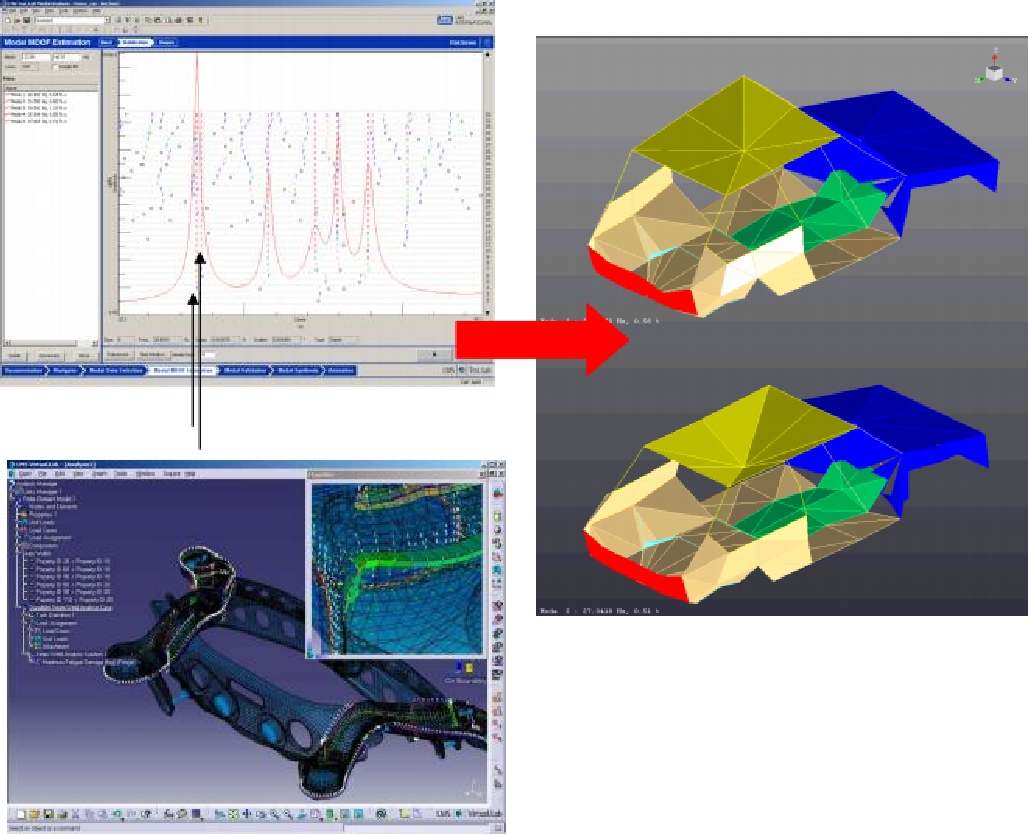

案例：白车身模态

模态试验结果
