GENSORS压力传感器
GENSORS小型化OEM压力芯体PS125系列
发布时间:2025-02-20
1、小尺寸OEM设计便于封装
2、抗过载能力强，可高达量程的2倍
3、MEMS芯片，精度高、可靠性强
4、量程范围宽，多种可选测量范围，最高可到0～35MPa
5、兼容性强，适应各个行业特殊介质
6、多种材质结构可供选择
邦盟智沿传感技术（上海）有限公司PM150系列是一种小直径、多配置选择、高度可靠和精 确的压力传感器。简洁的外形设计允许用户使用机械配合或焊接的方式安装到终端设备上。每只 传感器都经过单独校准，并输出压力和温度的基本参数信息，用户可以通过中心系统采集这些原 始数据并进行二次处理，这种依托中心系统运算能力的补偿方式可以做到最佳的精度和最大程度 的成本优化；或者，用户同样可以要求提供已经集成了补偿功能的传感器，同样会保证传感器的 最佳性能。每只传感器都是基于MEMS硅压力芯片和充油隔离技术，标准的316L不锈钢材质和可选 择用于腐蚀环境，如石油天然气等行业的镍合金和哈氏合金提供了强大的介质兼容性。PS125系列 传感器同样特别适合半导体制造行业，用于检测有害气体压力并提供半导体洁净等级真空包装。
Gensors小型化OEM压力芯体PS125系列技术参数表
| 主要性能指标 | 精度 | M- 0.2%F.S BSFL ，H-0.1%F.S BSFL（其他精度可定制） |
| 测量范围（量程） | 绝压 0~35MPa之间任意可选；密封表压：0~35MPa之间任意可选 | |
| 压力类型 | S=密封表压，A =绝压 | |
| 过载压力 | 满量程的2倍 | |
| 爆破压力 | 满量程的3倍 | |
| 工作原理 | 四桥臂惠斯通电桥硅基MEMS芯片 | |
| 芯片自振频率 | >400KHz | |
| 电气性能 | 电路带宽 | 10KHz |
| 最大工作电流 | 25mA | |
| 供电/输出信号 | 见选型表,可定制 | |
| 输出灵敏度 | 10~20mV/V@25℃ | |
| 零位输出 | ±10mV/V@25℃ | |
| 桥阻 | 3000~6000 Ohms@25℃ | |
| 桥阻温度特性 | 2.5K~3.5K PPM/℃ | |
| 满幅值温度特性 | -1.5K~2.5K PPM/℃ | |
| 零点温度特性 | ±25 μV/V/℃ | |
| 绝缘阻抗 | ≥ 100MΩ @500VDC | |
| 长期稳定性 | 典型值±0.05%FS,最大值±0.1%FS | |
| 抗电强度 | 漏电流≤ 5mA@50VAC RMS | |
| 上电时间 | 信号输出V2:＜1ms 信号输出V3:< 200ms | |
| 温度性能 | 工作温度 | -55℃~+150℃ |
| 补偿温度范围 | -55℃~+150℃范围内可选 | |
| 存储温度 | -55℃~+150℃ | |
| 全温区总误差 | 信号输出V2零点和满量程漂移:±1.5%FS/100℃ 信号输出V3总误差：＜0.5%FS/100℃ | |
| 机械性能 | 冲击振动 | 最大20g 10-2500Hz;冲击不超过20ms |
| 振动对传感器精度影响 | < 1ppmFS/g | |
| 重量 | 取决于具体选型规格（具体以实际为准） | |
| 密封圈 | 根据压力接头选项适配（材质与被测介质匹配） | |
| 测试介质 | 所有与316L/17-4PH不锈钢兼容的流体(具体请直接咨询GENSORS) | |
| 外壳材质 | 316L不锈钢/C-276哈氏合金/Inconel718/17-4 PH(*其他可定制） |
Gensors小型化OEM压力芯体PS125系列技术选型表
| 结构形式 | |||||||
| 1 | 不锈钢壳体 | ||||||
| 2 | 特殊壳体定制 | ||||||
| 综合静态精度（非线性、迟滞性、重复性） | |||||||
| M | 0.2%FS BFSL | ||||||
| H | 0.1%FS BFSL | ||||||
| S | 其他可定制 | ||||||
| 信号输出 | |||||||
| V2 | 0-100mV输出，8-16V供电，四线，高频响，输出独立于供电电压，零位输出±3mV | ||||||
| V3 | 0.5-4.5V输出，8-32V供电，高精度数字补偿，三线 | ||||||
| 电气接头 | |||||||
| J | TFE线排4×26AWG+MOLEX接头 | ||||||
| K | TFE线排4×26AWG | ||||||
| S | 其他可定制 | ||||||

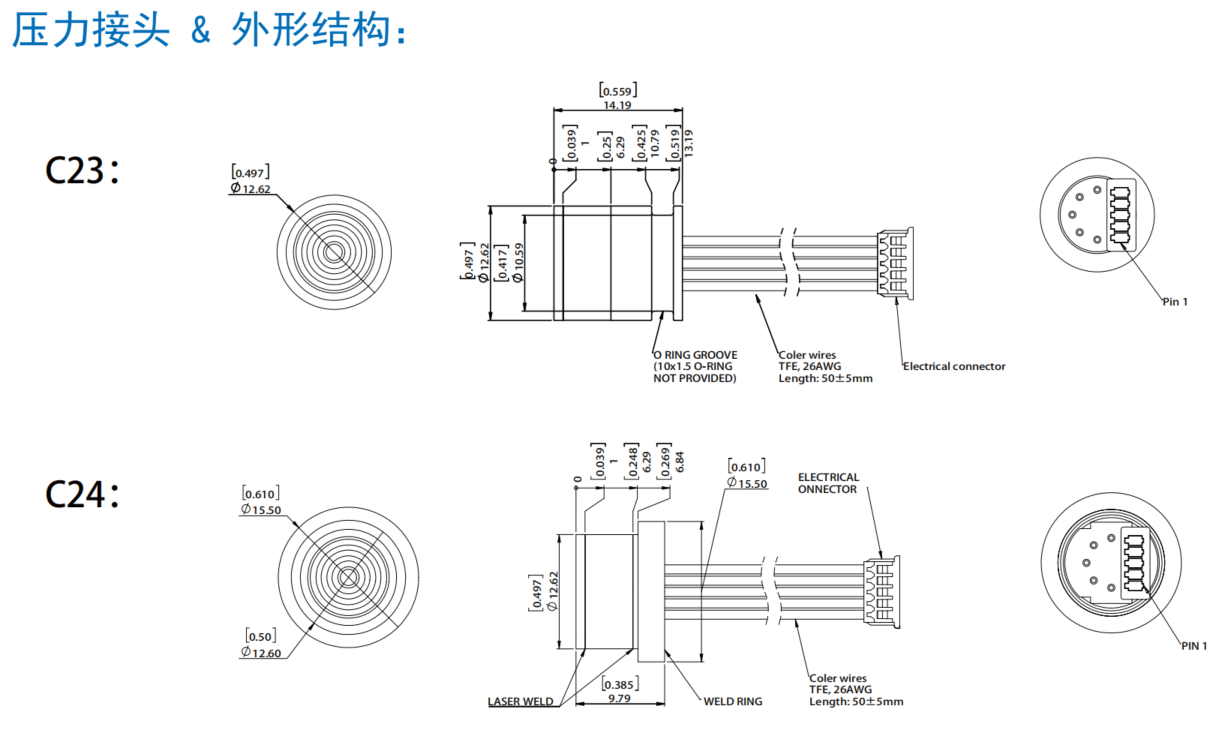

| 压力接头 | |||||||

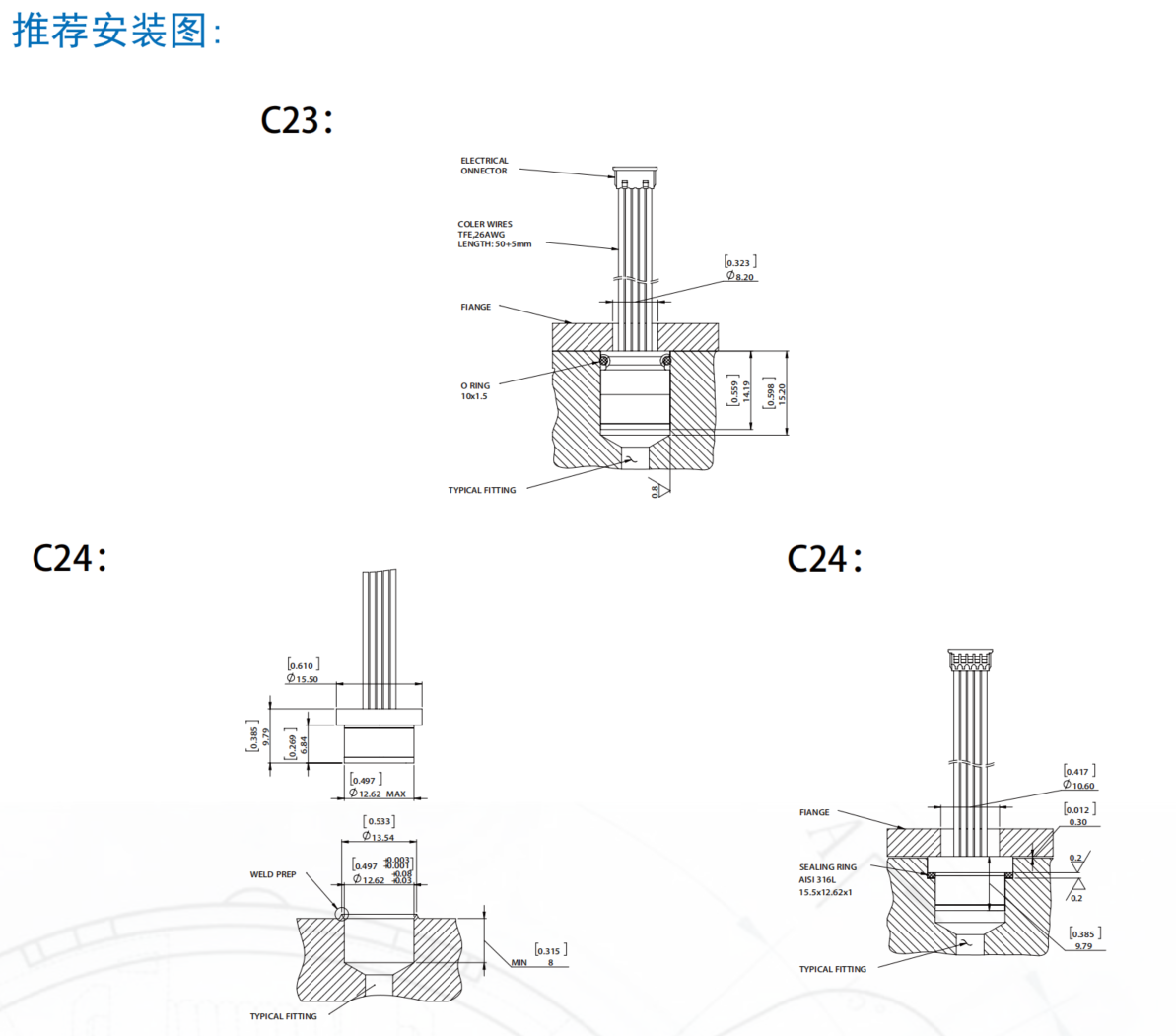

| C23 | 后端径向密封 | ||||||
| C24 | 后端支撑 | ||||||

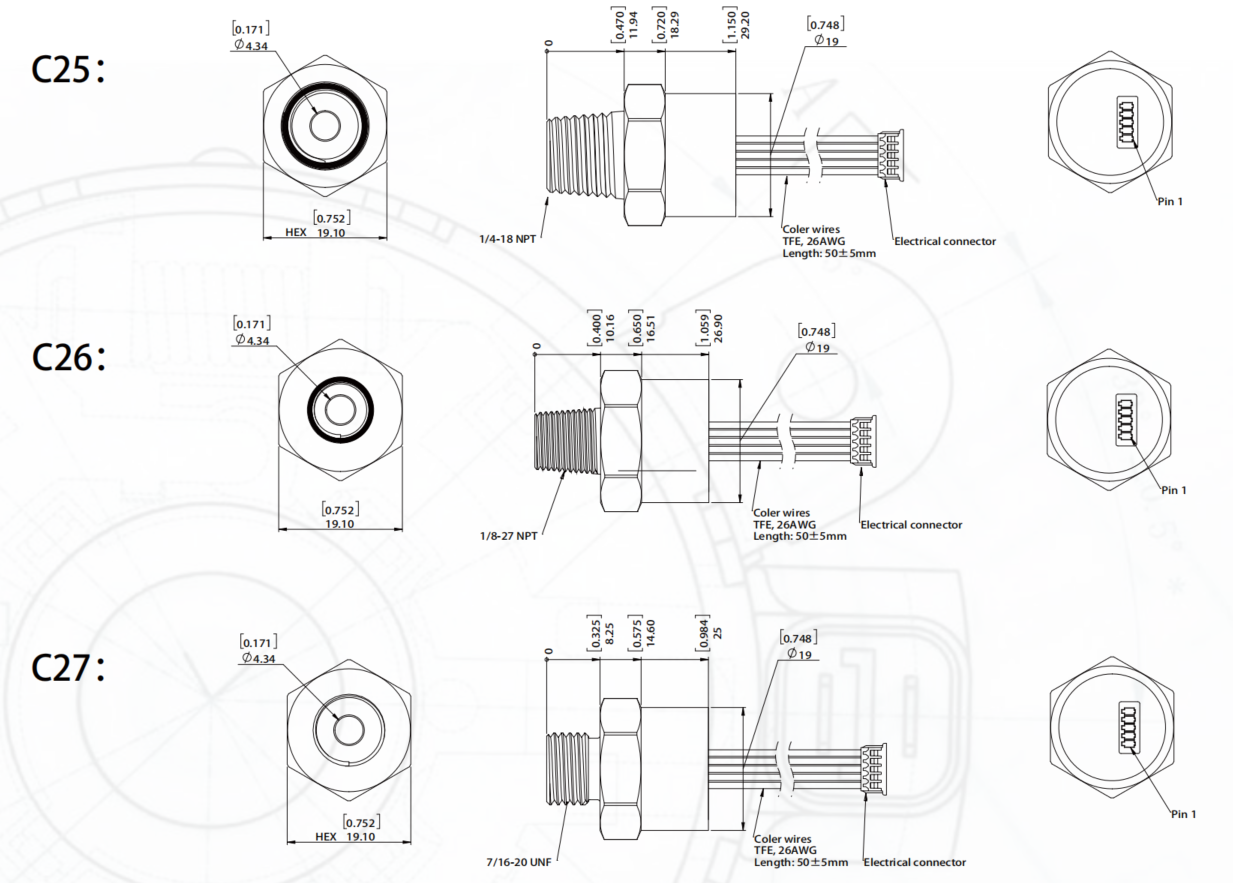

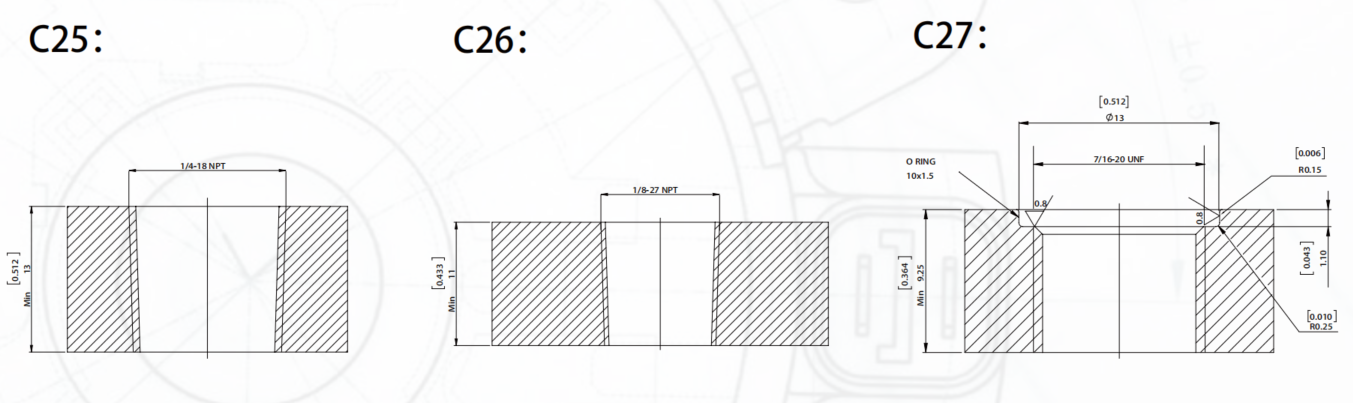

| C26 | 1/4 NPT 外螺纹 | ||||||
| C28 | 1/8 NPT外螺纹 | ||||||
| C29 | 7/16-20 UNF 外螺纹 | ||||||
| S | 其他可定制 | ||||||
| 压力量程及单位、压力类型、线缆长度 | |||||||
| 0-35Mpa之间任意可选 绝压(A) 1m或定制长度电缆 | |||||||
| 0-35Mpa之间任意可选 密封表压（S）1m或定制长度电缆 | |||||||
| 举例：1 | M | V3 | J | C23 | 0-35Mpa,绝压（A），1m电缆 | ||
| 完整型号：PS125-1-M-V3-J-C23，0-35Mpa,绝压（A），1m电缆 | |||||||
