kulite井下微型压力传感器HKM-198-375(M)
发布时间:2025-02-20

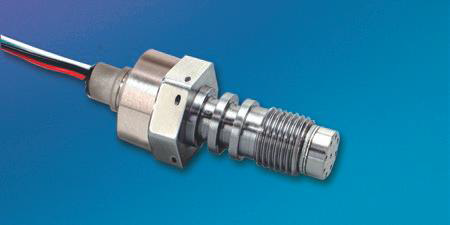

井下微型压力传感器HKM-198-375(M)
• 卓越的稳定性
• 坚固的全焊接结构
• 硅-硅（Silicon on Silicon）专利技术VIS®
• 高固有频率
• 高压性能
• 本安型可选（i.e. IS-HKM-198-375)
该小型传感器采用kulite最先进的硅-硅技术，可在200℃的温度下提供出色的长期稳定性和高精度。可选的第五根导线将直接从压力传感器惠斯登电桥提供温度信号，以便对该电桥的热误差进行软件校正。
HKM-198-375(M)技术参数表
| 压力量程 | 35 70 207 414 690 1034 1207 1379 2000 BAR 500 1000 3000 6000 10000 15000 17500 20000 29000 PSI |
| 压力类型 | 绝压 |
| 过载压力 | 2 倍 FSP to 5000 PSI (350 BAR); 1.5 倍 FSP For Higher Pressure Ranges to a Max. of 40,000 PSI (2760 BAR) |
| 破裂压力 | 3 倍 Rated Pressure to a Max. of 40,000 PSI (2760 BAR) |
| 压力介质 | 所有兼容铬镍铁合金625的液体或气体 (产品所带的密封圈不一定和所有压力介质兼容) |
| 额定激励电压 | 5 VDC |
| 最大激励电压 | 7 VDC |
| 输入阻抗 | 650 Ohms (Min.) |
| 输出阻抗 | 1000 Ohms (Nom.) |
| 满量程输出(FSO) | 70 mV (Nom.) |
| 零位输出 | ± 5 mV (Typ.) |
| 综合非线性、迟滞性和重复性 | ± 0.1% FSO BFSL (典型值), ± 0.5% FSO BFSL (最大值) |
| 分辨率 | 无限小 |
| 压力膜片固有频率(KHz) (典型值) | 700KHz |
| 绝缘电阻 | 100 Megohm Min. @ 50 VDC |
| 工作温度范围 | -65°F 到+392°F (-55°C 到+200°C) |
| 补偿温度范围 | 77°F to +392°F (25°C to +200°C) (Or Uncompensated, With a Temperature Signal For Software Compensation) |
| 温度零点漂移 | ± 1% FS/100°F (± 1.8% FS/212°F (Max. ) |
| 温度灵敏度漂移 | ± 1% /100°F (± 1.8% /212°F (Max. ) |
| 机械冲击 | 20g Half Sine Wave 11 msec. Duration |
| 线性振动 | 10-2,000 Hz Sine, 20g. (Max.) |
| 电气连接 | 4 芯28 AWG 引线4 英寸长 |
| 重量 | 35克 (Nom.) 不包括电缆 |
| 压力感应原理 | 硅绝缘惠斯登全桥 |
| 安装扭矩 | 80 Inch-Pounds (Max.) |
