Kulite压力传感器
kulite高温压力传感器HEM-312(M)/HEM-375(M)

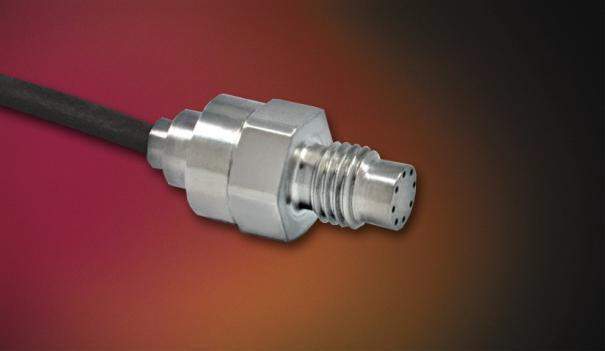

微型高温压力传感器HEM-312(M)系列
• 工作温度范围-55℃ To 232℃
• 高固有频率
• 坚固的结构
• 硅-硅（Silicon on Silicon ）专利技术VIS®
• 卓越的稳定性

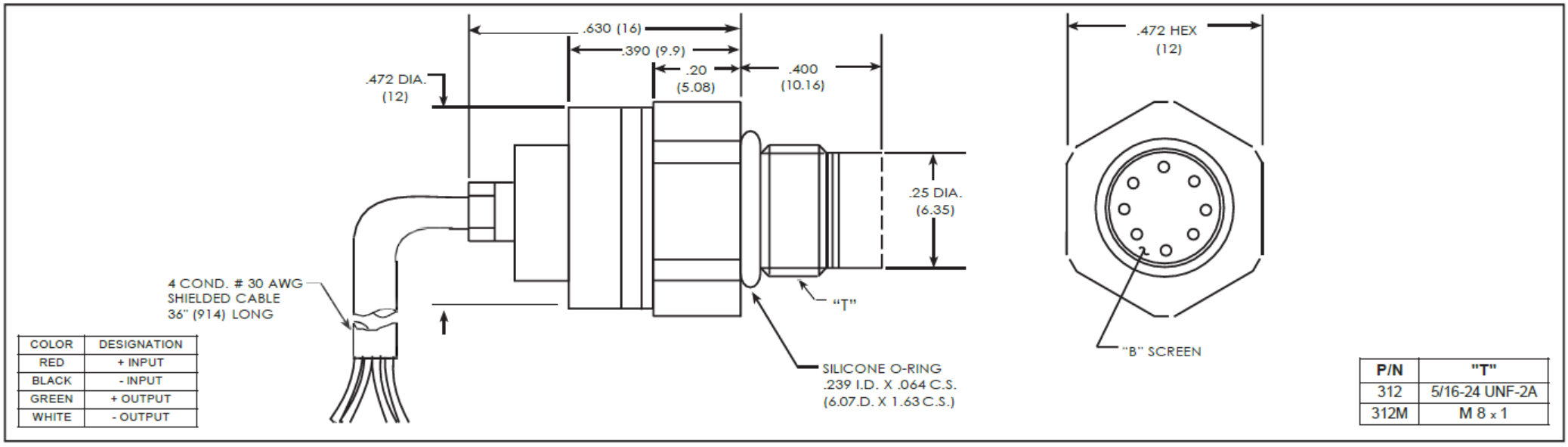

• 5/16-24 UNF-2A或M8 x 1螺纹
HEM-312是一种微型螺旋压力传感器。六角头和o形圈密封使其易于安装且易于应用。HEM-312采用冲洗金属隔膜作为集力器。固态压阻式传感器元件位于该金属膜片的正后方，该金属膜片由金属屏保护。
通过不可压缩的硅油实现力传递。该传感子组件焊接在不锈钢体上。使用高温材料允许在高达450°F(232°C)的温度下使用. 这种先进的结构使其具有高度稳定、可靠和坚固的仪器，具有显著的小型化，优异的可重复性，低功耗等优点。小型化过程还使传感器的固有频率显著增加，使其适用于用于冲击压力测量和爆炸压力波研究。
HEM-312(M)技术参数表
| 压力量程 | 35 70 170 350 700 BAR 500 1000 2500 5000 10000 PSI |
| 压力类型 | 绝压, 密封表压 |
| 过载压力 | 1.5 倍额定压力量程（最大到 15000 PSI (1050 BAR)） |
| 破裂压力 | 3 倍额定压力量程（最大到 25000 PSI (1700 BAR)） |
| 压力介质 | 所有15-5PH或可兼容316不锈钢的液体或气体 (产品所带的密封圈不一定和所有压力介质兼容) |
| 额定激励电压 | 10 VDC |
| 最大激励电压 | 12 VDC |
| 输入阻抗 | 1000 Ohms (Min.) |
| 输出阻抗 | 1000 Ohms (Nom.) |
| 满量程输出(FSO) | 100 mV (Nom.) |
| 零位输出 | ± 5 mV (Typ.) |
| 综合非线性、迟滞性和重复性 | ± 0.1% FSO BFSL (典型值), ± 0.5% FSO BFSL (最大值) |
| 分辨率 | 无限小 |
| 压力膜片固有频率(KHz) (典型值) | 大于400khz |
| 加速度灵敏度% FS/g垂直 | 1.1x10-4 6.2x10-5 2.6x10-5 1.5x10-5 1.3x10-5 |
| 绝缘电阻 | 100 Megohm Min. @ 50 VDC |
| 工作温度范围 | -65°F 到+450°F (-55°C 到+232°C)（高温超过177℃时只能短期工作，具体请咨询我们） |
| 补偿温度范围 | +80°F 到+400°F (+25°C 到+204°C)（高温超过177℃时只能短期工作，具体请咨询我们） |
| 温度零点漂移 | ± 1% FS/100°F (Typ.) |
| 温度灵敏度漂移 | ± 1% /100°F (Typ.) |
| 机械冲击 | 20g半正弦波11msec.脉宽 |
| 线性振动 | 10-2,000 Hz Sine, 20g. (Max.) |
| 电气连接 | 4 芯30 AWG 屏蔽电缆36 英寸长 |
| 重量 | 12克 (Nom.) 不包括电缆 |
| 压力感应原理 | 硅绝缘惠斯登全桥无引线专利技术 |
| 安装扭矩 | 50 Inch-Pounds (Max.) 6 Nm |

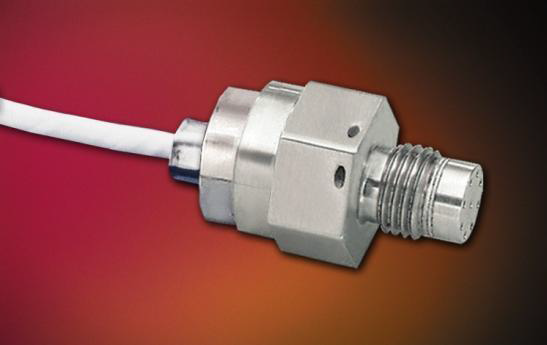

微型高温压力传感器HEM-375(M)系列
• 工作温度范围-55℃To 193℃
• 卓越的稳定性
• 全焊接结构
• 坚固的结构
• 硅-硅（Silicon on Silicon）专利技术VIS®
• 高固有频率

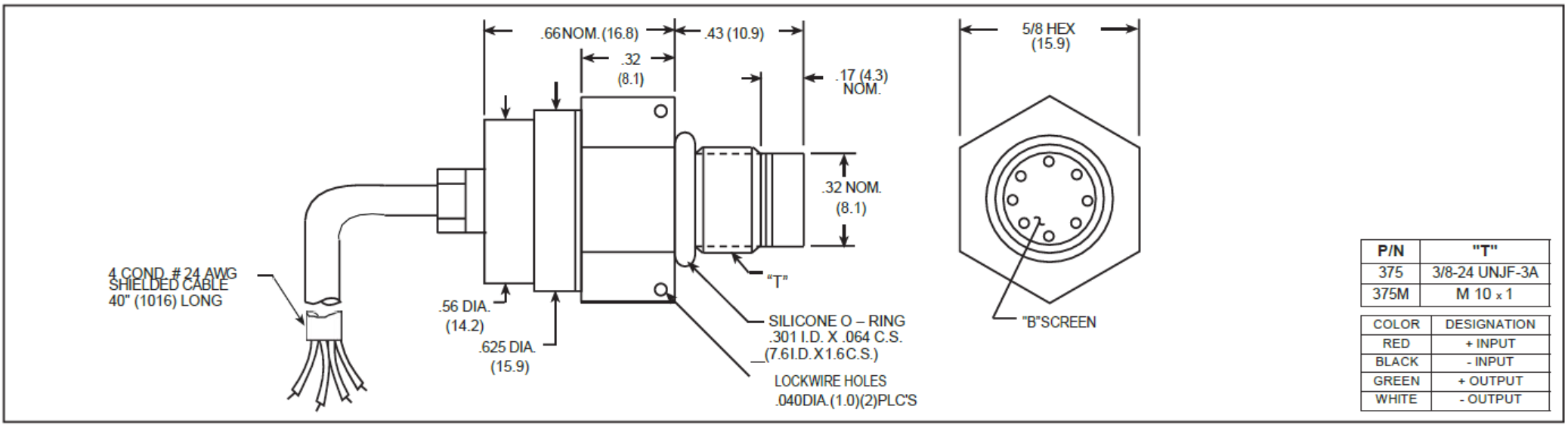

• 3/8-24 UNJF or M10 X 1螺纹
HEM-375是一种微型螺纹压力传感器。六角头和o型圈密封使其易于安装且易于应用。HEM-375采用齐平金属隔膜作为集力器。固态压阻式传感器元件位于该金属膜片的正后方，该金属膜片由金属屏保护，通过不可压缩的硅油实现力传递。该传感子组件焊接在不锈钢体上。使用高温材料允许在高达380°F (177°C)的温度下使用这种先进的结构使其具有高度稳定，可靠和坚固的仪器，具有显著的小型化，优异的克重复性，低功耗等优点。小型化过程还使传感器的固有频率显著增加，使其适用于用于冲击压力测量和爆炸压力波研究。
HEM-375(M)技术参数表
| 压力量程 | 17 35 70 170 350 700 BAR 250 500 1000 2500 5000 10000 PSI |
| 压力类型 | 绝压, 密封表压 |
| 过载压力 | 2 倍额定压力量程（最大到 500 PSI (35 BAR)）1.5 倍额定压力量程高于500 PSI (35 BAR) |
| 破裂压力 | 3 倍额定压力量程（最大到 25000 PSI (1700 BAR)） |
| 压力介质 | 所有15-5PH或可兼容316不锈钢的液体或气体 (产品所带的密封圈不一定和所有压力介质兼容) |
| 额定激励电压 | 10 VDC |
| 最大激励电压 | 12 VDC |
| 输入阻抗 | 1000 Ohms (Min.) |
| 输出阻抗 | 1000 Ohms (Nom.) |
| 满量程输出(FSO) | 100 mV (Nom.) |
| 零位输出 | ± 5 mV (Typ.) |
| 综合非线性、迟滞性和重复性 | ± 0.1% FSO BFSL (典型值), ± 0.5% FSO BFSL (最大值) |
| 分辨率 | 无限小 |
| 压力膜片固有频率(KHz) (典型值) | 大于400khz |
| 加速度灵敏度% FS/g垂直 | 2.2x10-4 1.1x10-4 6.2x10-5 2.6x10-5 1.5x10-5 1.3x10-5 |
| 绝缘电阻 | 100 Megohm Min. @ 50 VDC |
| 工作温度范围 | -65°F 到+380°F (-55°C 到+193°C)（高温超过177℃时只能短期工作，具体请咨询我们） |
| 补偿温度范围 | +80°F 到+380°F (+25°C 到+193°C)（高温超过177℃时只能短期工作，具体请咨询我们） |
| 温度零点漂移 | ± 1% FS/100°F (Typ.) |
| 温度灵敏度漂移 | ± 1% /100°F (Typ.) |
| 机械冲击 | 20g半正弦波11msec.脉宽 |
| 线性振动 | 10-2,000 Hz Sine, 20g. (Max.) |
| 电气连接 | 4 芯24 AWG 屏蔽电缆40 英寸长 |
| 重量 | 17克 (Nom.) 不包括电缆 |
| 压力感应原理 | 硅绝缘惠斯登全桥无引线专利技术 |
| 安装扭矩 | 80 Inch-Pounds (Max.) 9 Nm |
注：可提供定制压力范围、精度和机械配置。尺寸单位为英寸。括号中的尺寸单位为毫米。所有标称尺寸。（G）我们产品的持续开发和改进可能会导致规格变更，恕不另行通知。
