Kulite压力传感器
kulite高温压力传感器XCEL-072/XCEL-100/XCEL-152

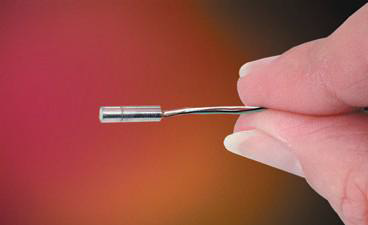

高温超小型压力传感器XCEL-072/XCEL-100/XCEL-152系列
• 宽工作温度范围 -65°F 到 525°F
• 可用恶劣环境
• 涡轮发动机和风洞试验的理想选择
• 无引线专利技术 VIS®
• 可同时测量静态和动态压力
• 兼容大多数导电性液体或气体
XCEL 系列设计采用Kulite 无引线专利技术。该产品适合装在探针、压力耙或者其它类似测试装置。该传感器既可以测量静态压力，也可以测量动态压力，可用于各种测量环境，包括恶劣环境。该产品具有宽工作温度范围 (-55℃ to +273℃)，可大量用于航空航天和其它工业领域。
XCEL-072技术参数表
| 压力量程 | 0.7 1 1.7 3.5 7 14 21 35 70BAR 10 15 25 50 100 200 300 500 1000 PSI |
| 压力类型 | 绝压, 通气表压,差压 绝压, 通气表压, 密封表压, 差压 绝压, 密封表压 |
| 过载压力 | 2 倍额定压力量程 |
| 破裂压力 | 3 倍额定压力量程 |
| 压力介质 | 所有非导电性、非腐蚀性液体或气体 |
| 额定激励电压 | 10 VDC/AC |
| 最大激励电压 | 12 VDC/AC |
| 输入阻抗 | 1000 Ohms (Min.) |
| 输出阻抗 | 1000 Ohms (Nom.) |
| 满量程输出(FSO) | 100 mV (Nom.) |
| 零位输出 | ± 5 mV (Typ.) |
| 综合非线性、迟滞性和重复性 | ± 0.1% FSO BFSL (典型值), ± 0.5% FSO BFSL (最大值) |
| 分辨率 | 无限小 |
| 压力膜片固有频率(KHz) (典型值) | 175 200 240 300 380 550 575 700 1000 |
| 加速度灵敏度% FS/g垂直 | 1.0x10-3 6.5x10-4 5.0x10-4 3.0x10-4 1.5x10-4 1.0x10-4 9.0x10-5 6.0x10-5 4.5x10-5 |
| 绝缘电阻 | 100 Megohm Min. @ 50 VDC |
| 工作温度范围 | -65°F 到+525°F (-55°C 到+273°C)仅传感器 |
| 补偿温度范围 | +80°F 到+450°F (+25°C 到+235°C)仅传感器 |
| 温度零点漂移 | ± 1% FS/100°F (Typ.) |
| 温度灵敏度漂移 | ± 1% /100°F (Typ.) |
| 等加速度 | 10000g（max.） |
| 线性振动 | 10-2,000 Hz Sine, 100g. (Max.) |
| 电气连接 | 4 芯26 AWG 屏蔽电缆36 英寸长 |
| 重量 | 0.2克 (Nom.) 不包括温度补偿模块和电缆 |
| 压力感应原理 | 惠斯登全桥硅基无引线专利技术 |
XCEL-100技术参数表
| 压力量程 | 0.7 1 1.7 3.5 7 17 35 70BAR 10 15 25 50 100 250 500 1000 PSI |
| 压力类型 | 绝压, 通气表压,差压 绝压, 通气表压, 密封表压, 差压 绝压, 密封表压 |
| 过载压力 | 2 倍额定压力量程 |
| 破裂压力 | 3 倍额定压力量程 |
| 压力介质 | 兼容大多数液体或气体（请直接联系我们咨询） |
| 额定激励电压 | 10 VDC/AC |
| 最大激励电压 | 12 VDC/AC |
| 输入阻抗 | 1000 Ohms (Min.) |
| 输出阻抗 | 1000 Ohms (Nom.) |
| 满量程输出(FSO) | 100 mV (Nom.) |
| 零位输出 | ± 5 mV (Typ.) |
| 综合非线性、迟滞性和重复性 | ± 0.1% FSO BFSL (典型值), ± 0.5% FSO BFSL (最大值) |
| 分辨率 | 无限小 |
| 压力膜片固有频率(KHz) (典型值) | 175 200 240 300 380 550 700 1000 |
| 加速度灵敏度% FS/g垂直 | 1.0x10-3 6.5x10-4 5.0x10-4 3.0x10-4 1.5x10-4 1.0x10-4 6.0x10-5 4.5x10-5 |
| 绝缘电阻 | 100 Megohm Min. @ 50 VDC |
| 工作温度范围 | -65°F 到+525°F (-55°C 到+273°C)仅传感器 |
| 补偿温度范围 | +80°F 到+450°F (+25°C 到+235°C)仅传感器 |
| 温度零点漂移 | ± 1% FS/100°F (Typ.) |
| 温度灵敏度漂移 | ± 1% /100°F (Typ.) |
| 机械振动 | 20g正弦波11msec.脉宽 |
| 线性振动 | 10-2,000 Hz Sine, 20g. (Max.) |
| 电气连接 | 4 芯26 AWG 屏蔽电缆36 英寸长（36AWG屏蔽特氟龙电缆可选） |
| 重量 | 0.4克 (Nom.) 不包括温度补偿模块和电缆 |
| 压力感应原理 | 惠斯登全桥硅基无引线专利技术 |
XCEL-152技术参数表
| 压力量程 | 0.7 1 1.7 3.5 7 17 35 70BAR 10 15 25 50 100 250 500 1000 PSI |
| 压力类型 | 绝压, 通气表压,差压 绝压, 通气表压, 密封表压, 差压 绝压, 密封表压 |
| 过载压力 | 2 倍额定压力量程 |
| 破裂压力 | 3 倍额定压力量程 |
| 压力介质 | 兼容大多数液体或气体（请直接联系我们咨询） |
| 额定激励电压 | 10 VDC/AC |
| 最大激励电压 | 12 VDC/AC |
| 输入阻抗 | 1000 Ohms (Min.) |
| 输出阻抗 | 1000 Ohms (Nom.) |
| 满量程输出(FSO) | 100 mV (Nom.) |
| 零位输出 | ± 5 mV (Typ.) |
| 综合非线性、迟滞性和重复性 | ± 0.1% FSO BFSL (典型值), ± 0.5% FSO BFSL (最大值) |
| 分辨率 | 无限小 |
| 压力膜片固有频率(KHz) (典型值) | 175 200 240 300 380 550 700 1000 |
| 加速度灵敏度% FS/g垂直 | 1.0x10-3 6.5x10-4 5.0x10-4 3.0x10-4 1.5x10-4 1.0x10-4 6.0x10-5 4.5x10-5 |
| 绝缘电阻 | 100 Megohm Min. @ 50 VDC |
| 工作温度范围 | -65°F 到+525°F (-55°C 到+273°C)仅传感器 |
| 补偿温度范围 | +80°F 到+450°F (+25°C 到+235°C)仅传感器 |
| 温度零点漂移 | ± 1% FS/100°F (Typ.) |
| 温度灵敏度漂移 | ± 1% /100°F (Typ.) |
| 机械振动 | 20g正弦波11msec.脉宽 |
| 线性振动 | 10-2,000 Hz Sine, 100g. (Max.) |
| 电气连接 | 4 芯26 AWG 屏蔽电缆36 英寸长（36AWG屏蔽特氟龙电缆可选） |
| 重量 | 0.4克 (Nom.) 不包括温度补偿模块和电缆 |
| 压力感应原理 | 惠斯登全桥硅基无引线专利技术 |

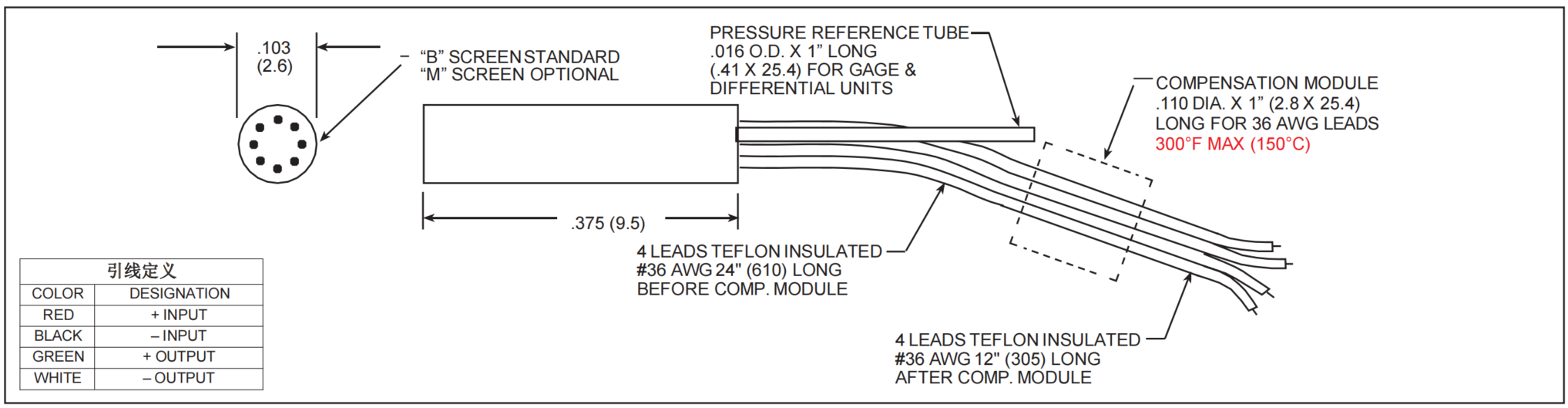

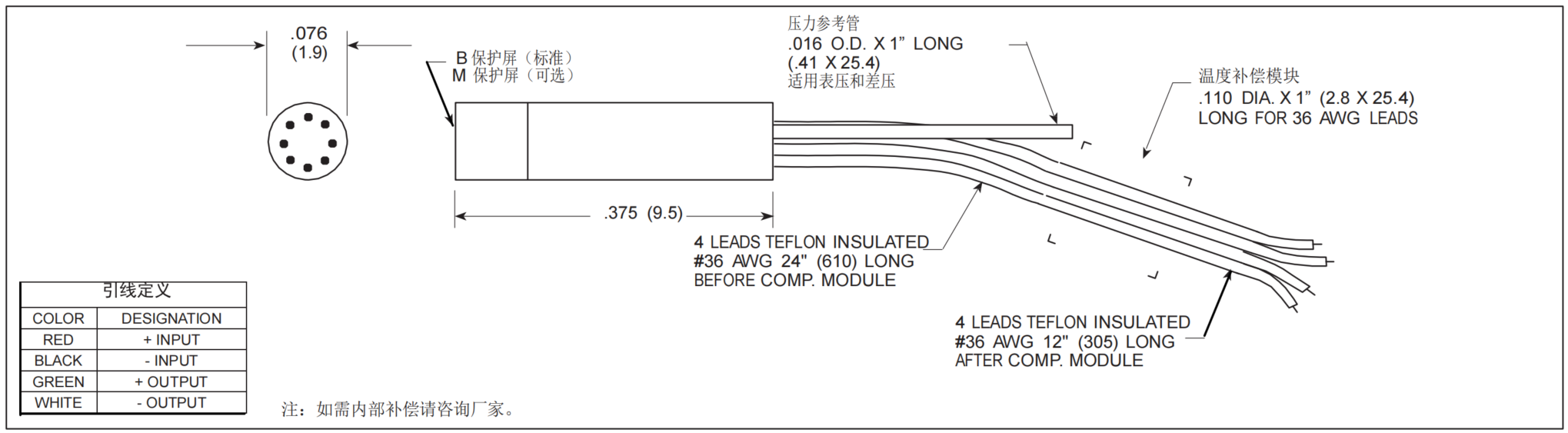

注：可提供定制压力范围、精度和机械配置。尺寸单位为英寸。括号中的尺寸单位为毫米。所有标称尺寸。（G）我们产品的持续开发和改进可能会导致规格变更，恕不另行通知。
