        Kulite压力传感器

kulite标准压力传感器XCQ-062/XCS-062/XCQ-080/XCQ-093/XCL-072/XCS-093/XCL-100....发布时间:2025-02-20
                                                                       超小型压力传感器XCQ-062 系列
• 涡轮发动机和风洞试验压力测量的理想选择
• 在风洞试验和飞行测试压力测量发面有50 多年的成功应用经验
• 硅-硅(silicon on silicon)专利技术VIS®
• 小尺寸和圆柱形状方便集成到用户设计的探针里
• 卓越的静态和动态压力测量性能
XCQ-062 系列适合装在探针、压力耙或者其它类似
技术参数表
压力量程        0.35        0.7                                                1.7       3.5        7                                           17              35               70 BAR
        5          10                                                   25        50       100                                         250            500             1000 PSI
压力类型   绝压,表压, 差压                绝压, 表压, 密封表压, 差压                    绝压, 密封表压
过载压力                                                                                       2 倍额定量程
破裂压力                                                                                       3 倍额定量程
压力介质                                                                      所有非导电性, 非腐蚀性液体或气体
额定激励电压                                                                                       10 VDC/AC
最大激励电压                                                                                       12 VDC/AC
输入阻抗                                                                                 1000 Ohms (最小值)
输出阻抗                                                                                 1000 Ohms (Nom.)
满量程输出                             (FSO) 100 mV (Nom.)
零位输出                                                                                       ± 5 mV (Typ.)
综合非线性、迟滞性和重复性                                                                ± 0.1% FSO BFSL (Typ.), ± 0.5% FSO (Max.)
分辨率                                   无限小
加速度灵敏度% FS/g垂直     1.5x10-3      1.0x10-3                        5.0x10-4     3.0x10-4      1.5x10-4                            1.0x10-4        6.0x10-5         4.5x10-5
绝缘电阻                                                                          100 Megohm Min. @ 50 VDC
工作温度范围                                                                           -65°F 到+250°F (-55°C 到+120°C)
补偿温度范围                                                                              80°F 到+180°F (25°C 到+80°C)
温度零点漂移                                                                                  ± 1% FS/100°F (Typ.)
温度灵敏度漂移                                                                                      ± 1% /100°F (Typ.)
等加速度                                                                                    10,000g. (Max.)
线性振动                                                                           10-2,000 Hz Sine, 100g. (Max.)

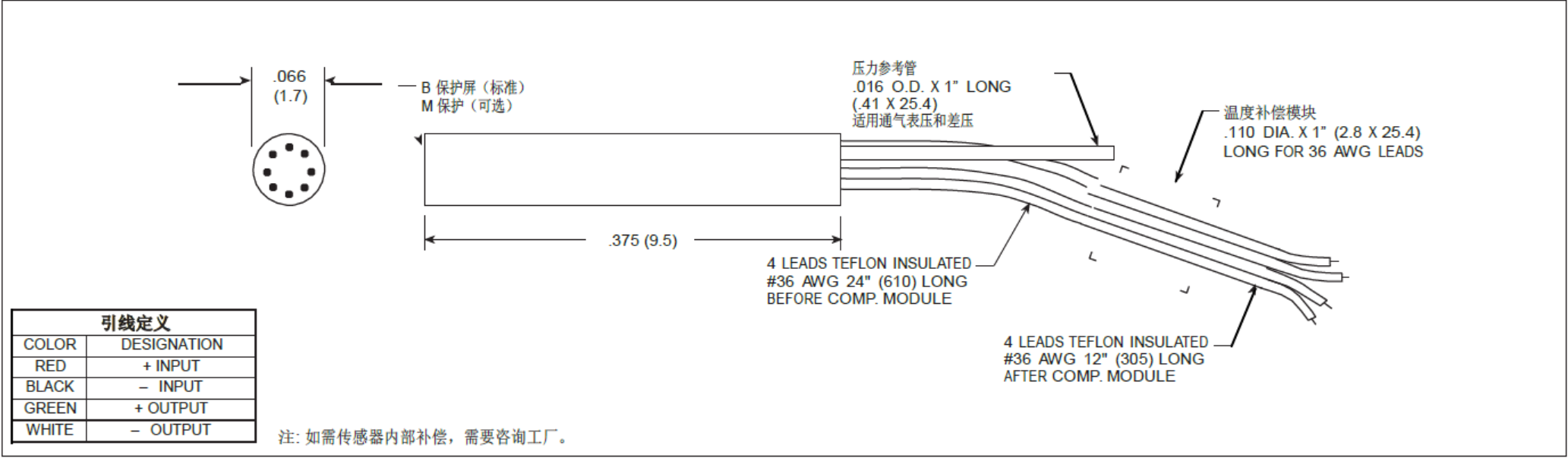

电气连接                                                                             4 Leads 36 AWG 36" Long
重量                                                                       0.2 克 (Nom.) 不包括温度补偿模块和引线
压力感应原理                                四臂惠斯登全桥绝缘硅-硅技术


 上一条：kulite标准压力传感器XT-140(M)/XTL-140(M)
 下一条：kulite标准压力传感器XST-190(M)

压力量程	0.35 0.7 1.7 3.5 7 17 35 70 BAR 5 10 25 50 100 250 500 1000 PSI
压力类型	绝压,表压, 差压绝压, 表压, 密封表压, 差压绝压, 密封表压
过载压力	2 倍额定量程
破裂压力	3 倍额定量程
压力介质	所有非导电性, 非腐蚀性液体或气体
额定激励电压	10 VDC/AC
最大激励电压	12 VDC/AC
输入阻抗	1000 Ohms (最小值)
输出阻抗	1000 Ohms (Nom.)
满量程输出	(FSO) 100 mV (Nom.)
零位输出	± 5 mV (Typ.)
综合非线性、迟滞性和重复性	± 0.1% FSO BFSL (Typ.), ± 0.5% FSO (Max.)
分辨率	无限小
加速度灵敏度% FS/g垂直	1.5x10^-3 1.0x10^-35.0x10^-4 3.0x10^-4 1.5x10^-4 1.0x10^-4 6.0x10^-5 4.5x10^-5
绝缘电阻	100 Megohm Min. @ 50 VDC
工作温度范围	-65°F 到+250°F (-55°C 到+120°C)
补偿温度范围	80°F 到+180°F (25°C 到+80°C)
温度零点漂移	± 1% FS/100°F (Typ.)
温度灵敏度漂移	± 1% /100°F (Typ.)
等加速度	10,000g. (Max.)
线性振动	10-2,000 Hz Sine, 100g. (Max.)
电气连接	4 Leads 36 AWG 36" Long
重量	0.2 克 (Nom.) 不包括温度补偿模块和引线
压力感应原理	四臂惠斯登全桥绝缘硅-硅技术
