Kulite压力传感器

kulite标准压力传感器XT-190(M)/XTL-190(M)

发布时间:2025-02-20

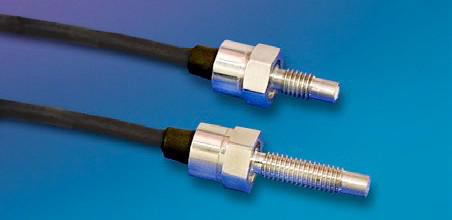

小型压力传感器XT-190(M)/XTL-190(M)系列

• 易安装

• 硅-硅(silicon on silicon)技术VIS®XT190.png

• 高固有频率

该产品体积小,坚固耐用,安装方便,性价比高。

注:XTL为无引线专利技术设计,可兼容大多数导电性液体或气体



技术参数表

压力量程

        0.35       0.7                                             1.7         3.5            7                                  17           35          70           140 BAR

           5       10                                               25          50          100                                 250         500       1000        2000 PSI

压力类型 绝压通气表压,差压              绝压通气表压密封表压差压                 绝压密封表压
过载压力                                                            2 倍额定压力(最大到 3000 PSI (210 BAR)
破裂压力                                                           3 倍额定压力(最大到 5000 PSI (350 BAR)
压力介质             所有非导电性、非腐蚀性液体或气体 (产品所带的密封圈不一定和所有压力介质兼容)
额定激励电压                                                                                       10 VDC/AC
最大激励电压                                                                                       12 VDC/AC
输入阻抗                                                                             1000 Ohms (Min.)
输出阻抗                                                                              1000 Ohms (Nom.)
满量程输出(FSO)                                                                                 100 mV (Nom.)
零位输出                                                                                  ± 5 mV (Typ.)
综合非线性、迟滞性和重复性                                                  ± 0.1% FSO BFSL (典型值), ± 0.5% FSO BFSL (最大值)
分辨率                                   无限小
压力膜片固有频率(KHz) (典型值)     150           175                             240            300            380                        550             700            1000             1400
加速度灵敏度% FS/g垂直 1.5x10-3      1.0x10-3                 5.0x10-4      3.0x10-4     1.5x10-4                1.0x10-4     6.0x10-5     4.5x10-5       2.0x10-5
绝缘电阻                                                                           100 Megohm Min. @ 50 VDC
工作温度范围                                                                       -65°F +350°F (-55°C +175°C)
补偿温度范围                                                                      +80°F +180°F (+25°C +80°C)
温度零点漂移                                                                               ± 1% FS/100°F (Typ.)
温度灵敏度漂移                                                                                      ± 1% /100°F (Typ.)
等加速度                                                                                    10,000g. (Max.)
线性振动                                                                     10-2,000 Hz Sine, 100g. (Max.)

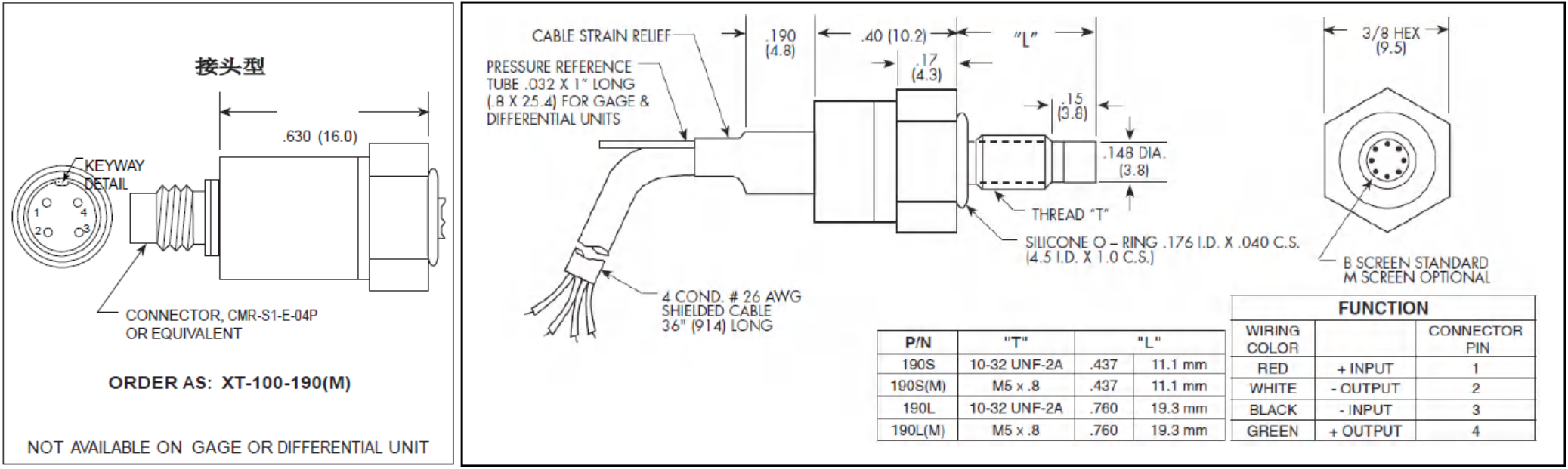

电气连接                                                                          26 AWG 屏蔽电缆36 英寸长
重量                                                                                 克 (Nom.) 不包括电缆
压力感应原理                                                                                       硅绝缘惠斯登全桥
安装扭矩                                                                          15 Inch-Pounds (Max.) 1.7 Nm
